扩口式过板直通管接头和接头体尺寸(摘自GB/T 5643—2008)

扩口式过板直通管接头和接头体尺寸(摘自GB/T 5643—2008)　　　　　　　　　　　　　　mm

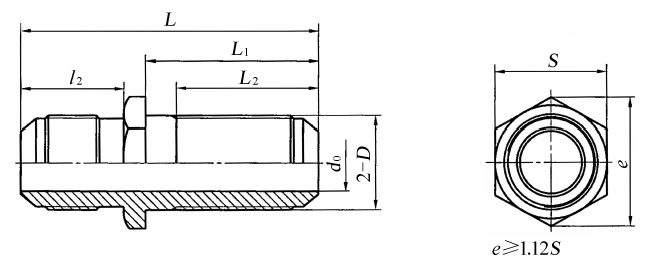

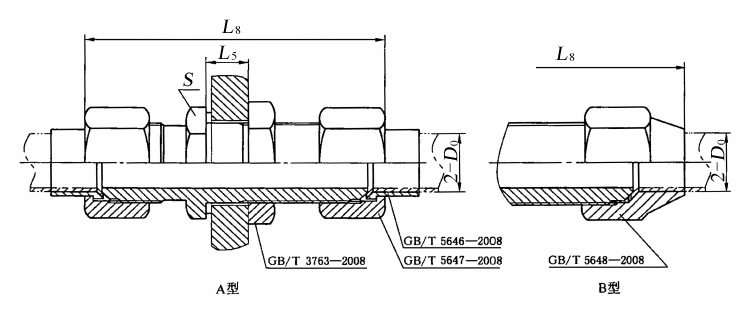

图1　扩口式过板直通管接头图2　扩口式过板直通接头体标记示例扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式过板直通管接头标记为：管接头　　GB/T 5643　　A10 扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式过板直通接头体标记为：接头体　　GB/T 5643　　A10
管子外径 D₀	d₀	D	L₈≈		l₂	L	L₁	L₂	L₅ max.	S
管子外径 D₀	d₀	D	A型	B型	l₂	L	L₁	L₂	L₅ max.	S
4	3	M10×l	61.5	70.5	12.5	51.5	34	31	20.5	14
5	3.5	M10×l	61.5	70.5	12.5	51.5	34	31	20.5
6	4	M12×1.5	71	80	16	60	38	34	21.5
8	6	M14×1.5	77.5	93	18	64	40	35.5		17
10	8	M16×1.5	79.5	97.5	19	66	41	36.5		19
12	10	M18×1.5	81	105	19	68	43	38.5	23.5	22
14	12	M22×1.5	81	112	19.5	69.5	44	39.5	24.5	27
16	14	M24×1.5	85	117	20	73	45	40.5	25	30
18	15	M27×1.5	87.5	127.5	20.5	76.5	48	43.5	28	32
20	17	M30×2	101.5	—	26	88	53	47	28.5	36
22	19	M33×2	105	—		90	55	49	29.5	41
25	22	M36×2	109	—		93	56	50	30	41
28	24	M39×2	114	—	27.5	97.5	58	52	30.5	46
32	27	M42×2	117.5	—	28.5	100.5	59	53	30.5	50
34	30	M45×2	120	—	28.5	102.5	60	54	31	50
