扩口式焊接管接头和接头体(摘自GB/T 5642—2008) mm |
|||||||||
|

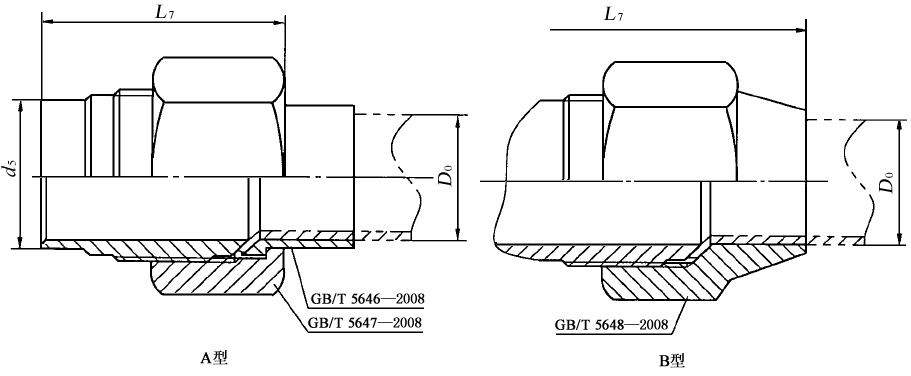

图1 扩口式焊接管接头

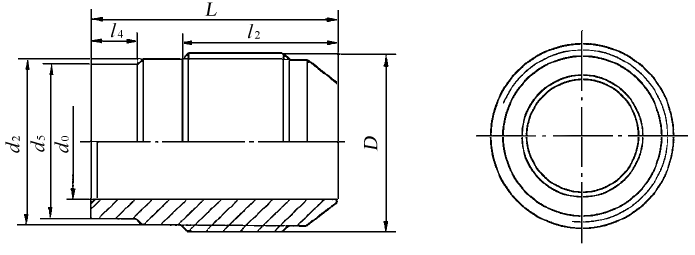

图2 扩口式焊接接头体 标记示例 扩口型式A，管子外径为10 mm，表面氧化处理的钢制扩口式焊接管接头标记为： 管接头 GB/T 5642 A10·0 扩口型式A，管子外径为10 mm，表面氧化处理的钢制扩口式焊接接头体标记为： 接头体 GB/T 5642 A10·0 |
|||||||||
|
管子外径 D0 |
d0 |
D |
d2 |
d5 |
L7≈ |
l2 |
l4 |
L |
|
|
A型 |
B型 |
||||||||
|
4 |
3 |
M10×1 |
8.5 |
6 |
23 |
27.5 |
9.5 |
3 |
18 |
|
5 |
3.5 |
7 |
|||||||
|
6 |
4 |
M12×1.5 |
10 |
8 |
27 |
31.5 |
12 |
20.5 |
|
|
8 |
6 |
M14×1.5 |
11.5 |
10 |
29 |
37 |
13.5 |
22.5 |
|
|
10 |
8 |
M16×1.5 |
13.5 |
12 |
30 |
41.5 |
14.5 |
23.5 |
|
|
12 |
10 |
M18×1.5 |
15.5 |
15 |
|||||
|
14 |
12 |
M22×1.5 |
19.5 |
18 |
45.5 |
15 |
24 |
||
|
16 |
14 |
M24×1.5 |
21.5 |
20 |
30.5 |
46.5 |
15.5 |
24.5 |
|
|
18 |
15 |
M27×1.5 |
24.5 |
22 |
31.5 |
51.5 |
16 |
4 |
26 |
|
20 |
17 |
M30×2 |
27 |
25 |
36.5 |
— |
20 |
30 |
|
|
22 |
19 |
M33×2 |
30 |
28 |
37.5 |
— |
|||
|
25 |
22 |
M36×2 |
33 |
31 |
38 |
— |
|||
|
28 |
24 |
M39×2 |
36 |
34 |
40 |
— |
21.5 |
31.5 |
|
|
32 |
27 |
M42×2 |
39 |
37 |
41 |
— |
22.5 |
32.5 |
|
|
34 |
30 |
M45×2 |
42 |
40 |
— |
||||
