扩口式四通管接头和接头体尺寸(摘自GB/T 5641—2008) mm |
|||||||||
|

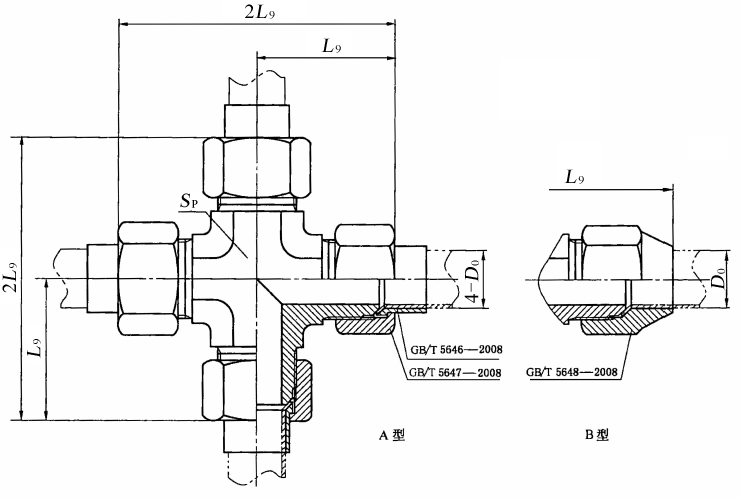

图1 扩口式四通管接头
图2 扩口式四通接头体

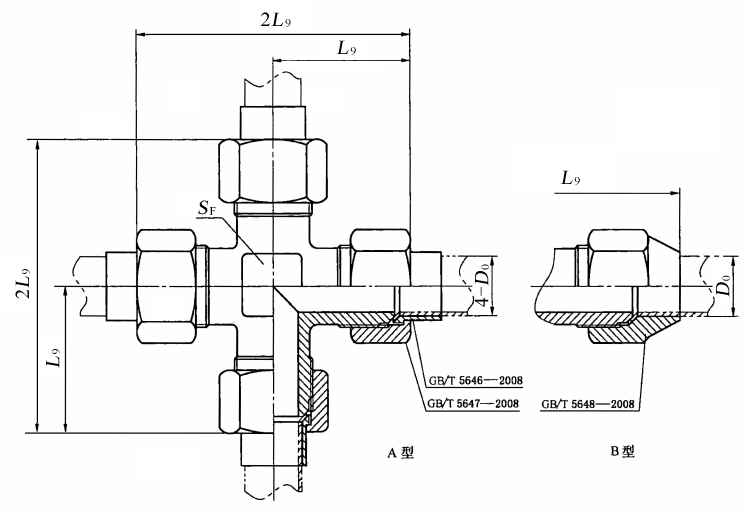

图3 扩口式四通管接头

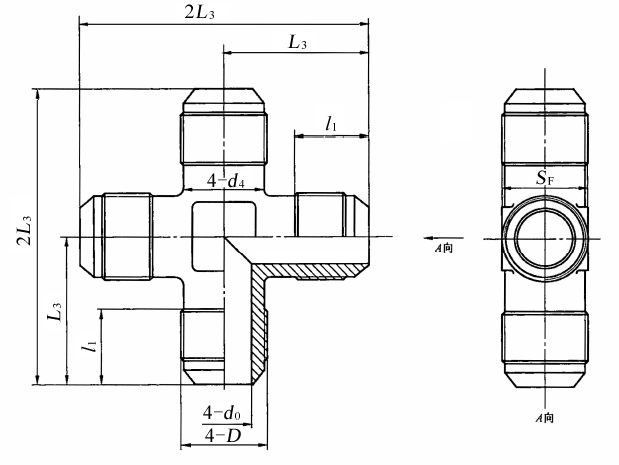

图4 扩口式四通接头体 标记示例 扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式四通管接头标记为： 管接头 GB/T 5641 A10 扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式四通接头体标记为： 接头体 GB/T 5641 A10 |
|||||||||
|
管子外径 D0 |
d0 |
D |
d4 |
L9≈ |
L3 |
l1 |
S |
||
|
A型 |
B型 |
SF |
SP |
||||||
|
4 |
3 |
M10×l |
8 |
25.5 |
30 |
20.5 |
9.5 |
8 |
10 |
|
5 |
3.5 |
||||||||
|
6 |
4 |
M12×1.5 |
10 |
29.5 |
34.5 |
24 |
12 |
10 |
12 |
|
8 |
6 |
M14×1.5 |
11 |
35.5 |
43 |
28.5 |
13.5 |
12 |
14 |
|
10 |
8 |
M16×1.5 |
13 |
37.5 |
46.5 |
30.5 |
14.5 |
14 |
17 |
|
12 |
10 |
M18×1.5 |
15 |
38 |
49.5 |
31.5 |
17 |
19 |
|
|
14 |
12 |
M22×1.5 |
19 |
39.5 |
55 |
34 |
15 |
19 |
22 |
|
16 |
14 |
M24×1.5 |
21 |
41.5 |
57.5 |
35.5 |
15.5 |
22 |
24 |
|
18 |
15 |
M27×1.5 |
24 |
43 |
63 |
37.5 |
16 |
24 |
27 |
|
20 |
17 |
M30×2 |
27 |
50 |
— |
43 |
20 |
27 |
30 |
|
22 |
19 |
M33×2 |
30 |
53 |
— |
45.5 |
30 |
34 |
|
|
25 |
22 |
M36×2 |
33 |
55 |
— |
47 |
34 |
36 |
|
|
28 |
24 |
M39×2 |
36 |
58.5 |
— |
50 |
21.5 |
36 |
41 |
|
32 |
27 |
M42×2 |
39 |
61 |
— |
52.5 |
22.5 |
41 |
46 |
|
34 |
30 |
M45×2 |
42 |
62.5 |
— |
54 |
46 |
||
