卡套式过板直通管接头和接头体尺寸(摘自GB/T 3748—2008)

卡套式过板直通管接头和接头体尺寸(摘自GB/T 3748—2008)　　　　　　　　　　　　　　mm

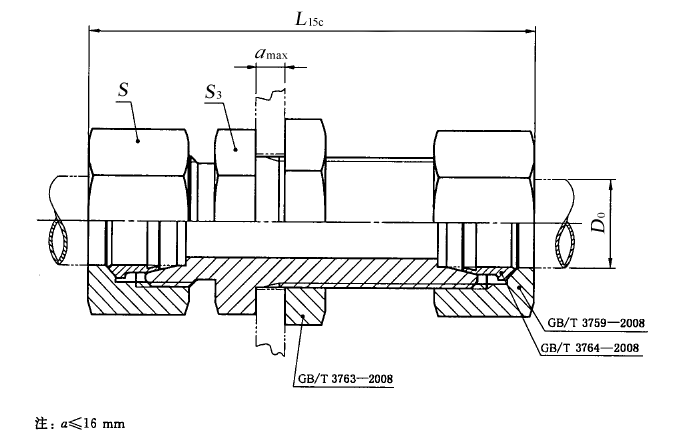

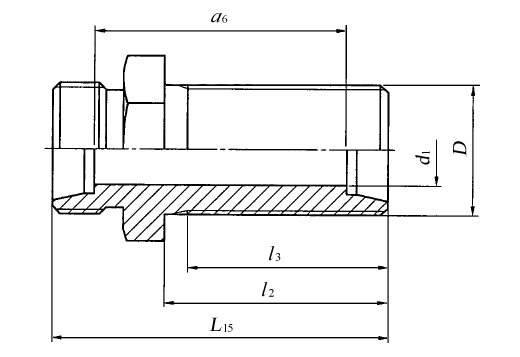

图1　卡套式过板直通管接头图2　卡套式过板直通接头体标记示例接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式过板直通管接头标记为：管接头 GB/T 3748 L10 接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式过板直通接头体标记为：接头体 GB/T 3748 L10
系列	最大工作压力 /MPa	管子外径 D₀	D	d_l 参考	l₂ ±0.2	l₃ min	L₁₅ ±0.3	L_15c ≈	S	S₃	a₆ 参考
L	25	6	M12×1.5	4	34	30	48	64	14	17	34
		8	M14×1.5	6	34	30	49	65	17	19	35
		10	M16×1.5	8	35	31	51	67	19	22	37
		12	M18×1.5	10	36	32	53	69	22	24	39
		(14)	M20×1.5	11	37	33	54	70	24	27	40
		15	M22×1.5	12	38	34	56	72	27	27	42
		(16)	M24×1.5	14	38	34	57	75	30	30	42
	16	18	M26×1.5	15	40	36	59	77	32	32	44
	16	22	M30×2	19	42	37	63	81	36	36	48
	10	28	M36×2	24	43	38	65	83	41	41	50
		35	M45×2	30	47	42	72	94	50	50	51
		42	M52×2	36	47	42	74	98	60	60	52
S	63	6	M14×1.5	4	36	32	54	70	17	19	40
		8	M16×1.5	5	36	32	56	72	19	22	42
		10	M18×l.5	7	37	33	57	75	22	24	42
		12	M20×1.5	8	38	34	60	78	24	27	45
		(14)	M22×1.5	9	39	35	62	80	27	27	47
	40	16	M24×1.5	12	40	36	64	84	30	32	47
		20	M30×2	16	44	39	72	94	36	41	51
		25	M36×2	20	47	42	79	103	46	46	55
	25	30	M42×2	25	51	46	85	111	50	50	58
	25	38	M52×2	32	53	48	92	122	60	65	60
注：尽量不采用括号内的规格。
