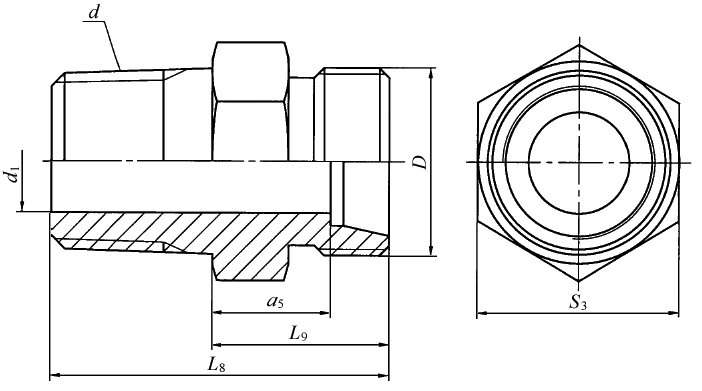

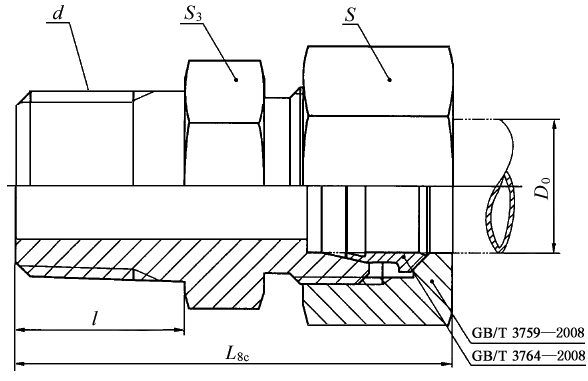

卡套式锥螺纹直通管接头和接头体尺寸(摘自GB/T3734—2008)

卡套式锥螺纹直通管接头和接头体尺寸(摘自GB/T 3734—2008)　　　　　　　　　　　　　　　　　mm
标记示例：接头系列为L，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制卡套式锥螺纹直通管接头标记为：管接头 GB/T 3734 L10/R1/4 接头系列为L，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制卡套式锥螺纹直通接头体标记为: 接头体 GB/T 3734 L10/R1/4
系列	最大工作压力 /MPa	管子外径 D₀	D	d		d_l 参考	l	L₉ 参考	L₈ ≈	L_8c ≈	S	S₃	a₅ 参考
LL	10	4	M8×l	R1/8	NPT1/8	3	8.5	12	20.5	26.5	10	14	8
		5	M10×l	R1/8	NPT1/8	3	8.5	12	20.5	26.5	12	14	6.5
		6	M10×l	R1/8	NPT1/8	4	8.5	12	20.5	26.5	12	14	6.5
		8	M12×1	R1/8	NPT1/8	4.5	8.5	13	21.5	27.5	14	14	7.5
L	25	6	M12×1.5	R1/8	NPT1/8	4	8.5	14	22.5	30.5	14	14	7
		8	M14×1.5	R1/4	NPT1/4	6	12.5	15	27.5	35.5	17	19	8
		10	M16×1.5	R1/4	NPT1/4	7	12.5	16	28.5	36.5	19	19	9
		12	M18×1.5	R3/8	NPT3/8	9	13	17.5	30.5	38.5	22	22	10.5
		(14)	M20×1.5	R1/2	NPT1/2	11	17	17	34	42	24	27	10
		15	M22×1.5	R1/2	NPT1/2	11	17	18	35	43	27	27	11
		(16)	M24×1.5	R1/2	NPT1/2	12	17	18.5	35.5	44.5	30	27	11
	16	18	M26×1.5	R1/2	NPT1/2	14	17	19	36	45	32	27	11.5
	16	22	M30×2	R3/4	NPT3/4	18	18	21	39	48	36	32	13.5
	10	28	M36×2	R1	NPT1	23	21.5	22	43.5	52.5	41	41	14.5
		35	M45×2	R1¼	NPT1¼	30	24	25	49	60	50	50	14.5
		42	M52×2	R1½	NPT1½	36	24	27	51	63	60	55	16
S	40	6	M14×1.5	R1/4	NPT1/4	4	12.5	18	30.5	38.5	17	19	11
		8	M16×1.5	R1/4	NPT1/4	5	12.5	20	32.5	40.5	19	19	13
		10	M18×1.5	R3/8	NPT3/8	7	13	20.5	33.5	42.5	22	22	13
		12	M20×1.5	R3/8	NPT3/8	8	13	22	35	44	24	22	14.5
		(14)	M22×1.5	R1/2	NPT1/2	10	17	23	40	49	27	27	15.5
		16	M24×1.5	R1/2	NPT1/2	12	17	24	41	51	30	27	15.5
		20	M30×2	R3/4	NPT3/4	15	18	28	46	57	36	32	17.5
	25	25	M36×2	R1	NPT1	20	21.5	32	53.5	65.5	46	41	20
	16	30	M42×2	R1¼	NPT1¼	25	24	34	58	71	50	50	20.5
	16	38	M52×2	R1½	NPT1½	32	24	39	63	78	60	55	23
注：尽可能不采用括号内的规格。
