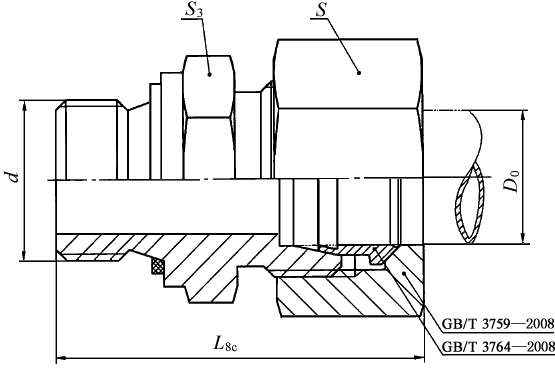

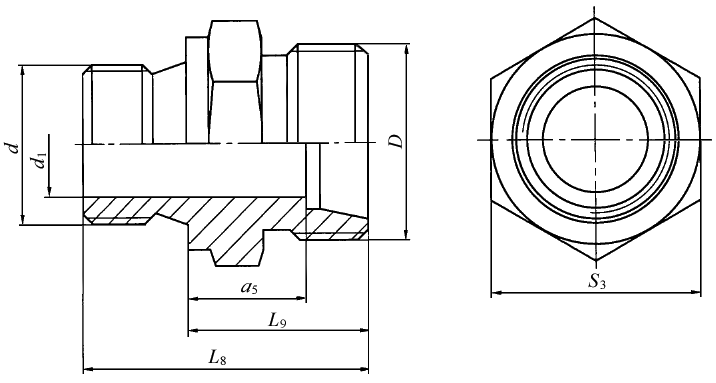

带A型柱端的卡套式端直通管接头和接头体尺寸(摘自GB/T3733—2008)

带A型柱端的卡套式端直通管接头和接头体尺寸(摘自GB/T 3733—2008)　　　　　　　　　　　　　mm
标记示例接头系列为L，管子外径为10 mm，普通螺纹(M)F型柱端，表面镀锌处理的钢制卡套式端直通管接头标记为：管接头 GB/T 3733 L10 接头系列为L，管子外径为10 mm，普通螺纹(M)F型柱端，表面镀锌处理的钢制卡套式端直通接头体标记为：接头体 GB/T 3733 L10
系列	最大工作压力 /MPa	管子外径 D₀	D	S	普通螺纹柱端(M)							55°非密封管螺纹柱端(G)
系列	最大工作压力 /MPa	管子外径 D₀	D	S	d	d_l 参考	L₉ 参考	L₈ ±0.3	L_8c ≈	S₃	a₅ 参考	d	d_l 参考	L₉ 参考	L₈ ±0.3	L_8c ≈	S₃	a₅ 参考
LL	10	4	M8×1	10	M8×1	3	13.5	21.5	27.5	12	9.5	G1/8	3	13.5	21.5	27.5	14	9.5
		5	M10×1	12	M8×1	3	13.5	21.5	27.5	12	8	G1/8	3	13.5	21.5	27.5	14	8
		6	M10×1	12	M10×1	4	13.5	21.5	27.5	14	8	G1/8	4	13.5	21.5	27.5	14	8
		8	M12×1	14	M10×1	4.5	14.5	22.5	28.5	14	9	G1/8	4.5	14.5	22.5	28.5	14	9
L	25	6	M12×1.5	14	M10×1	4	15.5	23.5	31.5	14	8.5	G1/8	4	15.5	23.5	31.5	14	8.5
		8	M14×1.5	17	M12×1.5	6	17	29	37	17	10	G1/4	6	17	29	37	19	10
		10	M16×1.5	19	M14×1.5	7	18	30	38	19	11	G1/4	6	18	30	38	19	11
		12	M18×1.5	22	M16×1.5	9	19.5	31.5	39.5	22	12.5	G3/8	9	19.5	31.5	39.5	22	12.5
		(14)	M20×1.5	24	M18×1.5	10	19.5	31.5	39.5	24	12.5	G1/2	11	19.5	34	42	27	12.5
		15	M22×1.5	27	M18×1.5	11	20.5	32.5	40.5	24	13.5	G1/2	11	20.5	35	43	27	13.5
		(16)	M24×1.5	30	M20×1.5	12	21	35	44	27	13.5	G1/2	12	21	35	44	27	13.5
	16	18	M26×1.5	32	M22×1.5	14	22	36	45	27	14.5	G1/2	14	22	36	45	27	14.5
	16	22	M30×2	36	M26×1.5	18	24	40	49	32	16.5	G3/4	18	24	40	49	32	16.5
	10	28	M36×2	41	M33×2	23	25	43	52	41	17.5	G1	23	25	43	52	41	17.5
		35	M45×2	50	M42×2	30	28	48	59	50	17.5	G1¼	30	28	48	59	50	17.5
		42	M52×2	60	M48×2	36	30	52	64	55	19	G1½	36	30	52	64	55	19
S	63	6	M14×1.5	17	M12×1.5	4	20	32	40	17	13	G1/4	4	20	32	40	19	13
		8	M16×1.5	19	M14×1.5	5	22	34	42	19	15	G1/4	5	22	34	42	19	15
		10	M18×1.5	22	M16×1.5	7	22.5	34.5	43.5	22	15	G3/8	7	22.5	34.5	43.5	22	15
		12	M20×1.5	24	M18×1.5	8	24.5	36.5	45.5	24	17	G3/8	8	24.5	36.5	45.5	22	17
		12	M20×1.5	24	M18×1.5	8	24.5	36.5	45.5	24	17	G1/2	8	25	39	48	27	17.5
		(14)	M22×1.5	27	M20×1.5	9	25.5	39.5	48.5	27	18	G1/2	10	25.5	39.5	48.5	27	18
	40	16	M24×1.5	30	M22×1.5	12	27	41	51	27	18.5	G1/2	12	27	41	51	27	18.5
		16	M24×1.5	30	M22×1.5	12	27	41	51	27	18.5	G3/4	12	29	45	55	32	20.5
		20	M30×2	36	M27×2	15	31	47	58	32	20.5	G3/4	15	31	47	58	32	20.5
		25	M36×2	46	M33×2	20	35	53	65	41	23	G1	20	35	53	65	41	23
	25	30	M42×2	50	M42×2	25	37	57	70	50	23.5	G1¼	25	37	57	70	50	23.5
	25	38	M52×2	60	M48×2	32	42	64	79	55	26	G1½	32	42	64	79	55	26
注：尽可能不采用括号内的规格。
