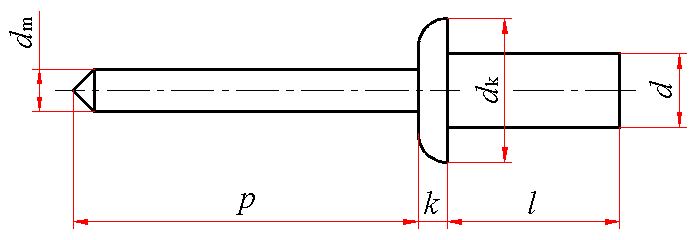

封闭型平圆头抽芯铆钉30级(GB/T 12615.2—2004)　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：

公称直径d＝4mm、公称长度l＝12mm、钉体由钢(St)制造、钉芯由钢(St)制造的、性能等级为30级的封闭型平圆头抽芯铆钉的标记：

抽芯铆钉   GB/T 12615.2     4×12

钉体

d

公称

3.2

4

4.8

6.4

max

3.28

4.08

4.88

6.48

min

3.05

3.85

4.65

6.25

d_k

max

6.7

8.4

10.1

13.4

min

5.8

6.9

8.3

11.6

k

max

1.3

1.7

2

2.7

钉芯

d_m

max

2

2.35

2.95

3.9

P

min

25

27

l 商品规格范围

6～12

6～15

8～15

15～21

l 公称长度系列

6，8，10，12，15，16，21

机械性能等级与材料组合

性能

等级

钉   体   材   料

钉   芯   材   料

种类

材料牌号

标准编号

种类

材料牌号

标准编号

30

钢

08F

10

GB/T 699

GB/T 3206

钢

10、15、35、45

GB/T 699

GB/T 3205

机    械    性    能　　　　　　　　　　　　　　　　　　　　　　　N　

公称直径d

/mm

剪切载荷

min

拉力载荷

min

钉芯断裂载荷

max

3.2

1150

1300

400

4

1700

1550

5700

4.8

2400

2800

7500

6.4

3600

4000

10500
