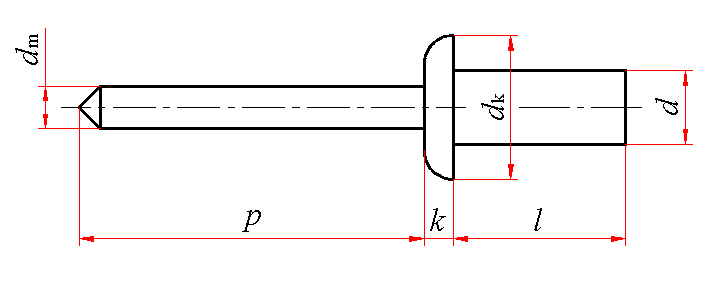

封闭型平圆头抽芯铆钉06级(GB/T 12615.3—2004) mm |
|||||||||||||
|
|
|||||||||||||
|
标记示例： 公称直径d＝4.8mm、公称长度l＝11mm、钉体由铝(Al)制造、钉芯由铝合金(AlA)制造、性能等级为06级的封闭型平圆头抽芯铆钉的标记： 抽芯铆钉 GB/T 12615.3 4.8×11 |
|||||||||||||
|
钉体 |
d |
公称 |
3.2 |
4 |
4.8 |
6.4 |
|||||||
|
max |
3.28 |
4.08 |
4.88 |
6.48 |
|||||||||
|
min |
3.05 |
3.85 |
4.65 |
6.25 |
|||||||||
|
dk |
max |
6.7 |
8.4 |
10.1 |
13.4 |
||||||||
|
min |
5.8 |
6.9 |
8.3 |
11.6 |
|||||||||
|
k |
max |
1.3 |
1.7 |
2 |
2.7 |
||||||||
|
钉芯 |
dm |
max |
1.85 |
2.35 |
2.77 |
3.75 |
|||||||
|
P |
min |
25 |
27 |
||||||||||
|
l 商品规格范围 |
8.0～11.0 |
8.0～12.5 |
8.0～18.0 |
12.5～18.0 |
|||||||||
|
l 公称长度系列 |
8.0，9.5，11.0，11.5，12.5，14.5，18.0 |
||||||||||||
|
机械性能等级与材料组合 |
|||||||||||||
|
性能 等级 |
钉 体 材 料 |
钉 芯 材 料 |
|||||||||||
|
种类 |
材料牌号 |
标准编号 |
种类 |
材料牌号 |
标准编号 |
||||||||
|
06 |
钢 |
1035 |
GB/T 3190 |
铝合金 |
7A03、5183 |
GB/T 3190 |
|||||||
|
机 械 性 能 N |
|||||||||||||
|
公称直径d /mm |
剪切载荷 min |
拉力载荷 min |
钉芯断裂载荷 max |
||||||||||
|
3.2 |
460 |
540 |
1780 |
||||||||||
|
4 |
720 |
760 |
2670 |
||||||||||
|
4.8 |
100 |
1400 |
3560 |
||||||||||
|
6.4 |
1220 |
1580 |
8000 |
||||||||||
|
质量 kg |
||||
|
公称直径/mm |
3.2 |
4 |
4.8 |
6.4 |
|
公称长度/mm |
每1000件铝制品的质量 ≈ |
|||
|
8 |
0.341 |
0.552 |
0.839 |
|
|
9.5 |
0.363 |
0.586 |
0.888 |
|
|
11 |
0.385 |
0.619 |
0.937 |
|
|
11.5 |
|
0.630 |
0.953 |
|
|
12.5 |
|
0.652 |
0.986 |
1.89 |
|
14.5 |
|
|
1.05 |
2.00 |
|
18 |
|
|
1.16 |
2.20 |
