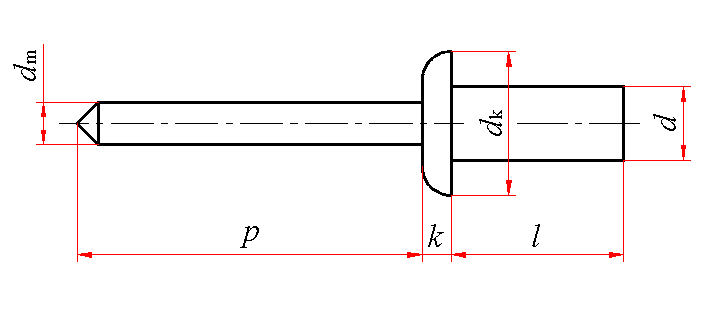

封闭型平圆头抽芯铆钉11级(GB/T 12615.1—2004) mm |
|||||||
|
|
|||||||
|
标记示例： 公称直径d＝4mm、公称长度l＝12.5mm、钉体由铝合金(A1A)制造、钉芯由钢(St)制造的、性能等级为11级的封闭型平圆头抽芯铆钉的标记： 抽芯铆钉 GB/T 12615.1 4×12.5 |
|||||||
|
钉体 |
d |
公称 |
3.2 |
4 |
4.8 |
5 |
6.4 |
|
max |
3.28 |
4.08 |
4.88 |
5.08 |
6.48 |
||
|
min |
3.05 |
3.85 |
4.65 |
4.85 |
6.25 |
||
|
dk |
max |
6.7 |
8.4 |
10.1 |
10.5 |
13.4 |
|
|
min |
5.8 |
6.9 |
8.3 |
8.7 |
11.6 |
||
|
k |
max |
1.3 |
1.7 |
2 |
2.1 |
2.7 |
|
|
钉芯 |
dm |
max |
1.85 |
2.35 |
2.77 |
2.8 |
3.71 |
|
p |
min |
25 |
27 |
||||
|
l 商品规格范围 |
6.5～12.5 |
8～14.5 |
8.5～21 |
12.5～21 |
|||
|
l 公称长度系列 |
6.5，8，8.5，9.5，11，12.5，13，14.5，15.5，16，18，21 |
||||||
|
机械性能等级与材料组合 |
|||||||
|
性能 等级 |
钉 体 材 料 |
钉 芯 材 料 |
|||||
|
种类 |
材料牌号 |
标准编号 |
种类 |
材料牌号 |
标准编号 |
||
|
11 |
铝合金 |
5056 |
GB/T 3190 |
钢 |
10、15、34、45 |
GB/T 699 GB/T 3206 |
|
|
质量 kg |
|||||
|
公称直径/mm |
3.2 |
4 |
4.8 |
5 |
6.4 |
|
公称长度/mm |
每1000件铝钉体钢钉芯制品的质量 ≈ |
||||
|
6.5 |
0.688 |
|
|
|
|
|
8 |
0.709 |
1.15 |
|
|
|
|
8.5 |
0.716 |
1.16 |
1.74 |
1.82 |
|
|
9.5 |
0.730 |
1.18 |
1.77 |
1.86 |
|
|
11 |
0.751 |
1.21 |
1.82 |
1.91 |
|
|
12.5 |
0.773 |
1.24 |
1.87 |
1.97 |
3.46 |
|
13 |
|
1.25 |
1.88 |
1.98 |
3.49 |
|
14.5 |
|
1.29 |
1.93 |
2.04 |
3.57 |
|
15.5 |
|
|
1.96 |
2.07 |
3.63 |
|
16 |
|
|
1.98 |
2.09 |
3.66 |
|
18 |
|
|
2.04 |
2.16 |
3.77 |
|
21 |
|
|
2.14 |
2.27 |
3.94 |
