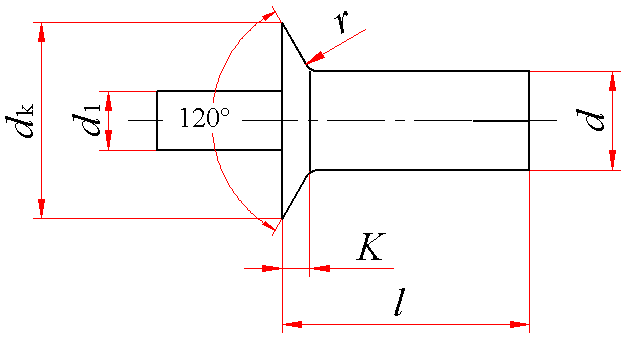

沉头击芯铆钉 (GB/T 15855.2—1995)                                                                                                                                            　　mm

标记示例：

公称直径d＝5 mm、公称长度l＝10 mm沉头击芯铆钉的标记：

铆钉  GB/T 15855.2  5×10

d

d_k

K

max

d₁

参考

r

max

l的范围

公称

max

min

max

min

3

2.94

3.06

6.24

5.76

1.4

1.8

0.5

6～15

4

3.92

4.08

8.29

7.71

1.7

2.18

0.5

6～20

5

4.92

5.08

9.89

9.31

2

2.8

0.7

8～32

(6)

5.92

6.08

12.35

11.65

2.4

3.6

0.7

8～45

6.4

6.32

6.48

13.29

12.71

3

3.8

0.7

8～45

公称长度l  的商品规格系列：                                                                                               　　 　mm　

公称

6

7

8

9

10

(11)

12

(13)

14

(15)

16

(17)

18

(19)

min

5.5

6.5

7.5

8.5

9.5

10.5

11.5

12.5

13.5

14.5

15.5

16.5

17.5

18.5

max

6.5

7.5

8.5

9.5

10.5

11.5

12.5

13.5

14.5

15.5

16.5

17.5

18.5

19.5

公称

20

(21)

22

(23)

24

(25)

26

(27)

28

(29)

30

(31)

32

(33)

min

19.5

20.5

21.5

22.5

23.5

24.5

25.5

26.5

27.5

28.5

29.5

30.5

31.5

32.5

max

20.5

21.5

22.5

23.5

24.5

25.5

26.5

27.5

28.5

29.5

30.5

31.5

32.5

33.5

公称

34

(35)

36

(37)

38

(39)

40

(41)

42

(43)

44

(45)

min

33.5

34.5

35.5

36.5

37.5

38.5

39.5

40.5

41.5

42.5

43.5

44.5

max

34.5

35.5

36.5

37.5

38.5

39.5

40.5

41.5

42.5

43.5

44.5

45.5

注：尽可能不采用括号内的规格。
