推力圆锥滚子轴承(GB/T4663-2017)_推力滚子轴承_常用滚动轴承尺寸及性能参数_滚动轴承_轴承

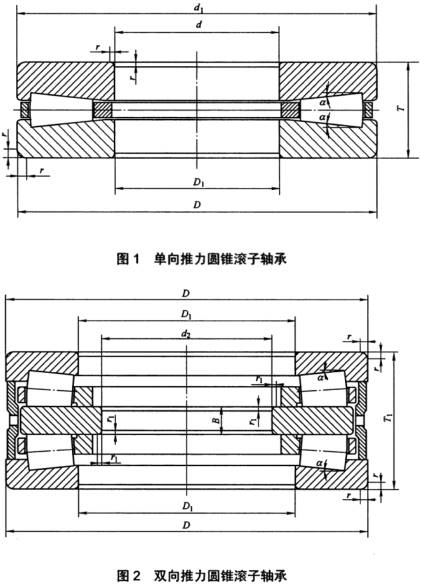

推力圆锥滚子轴承(GB/T 4663—1994)

推力圆锥滚子轴承 (JB/T 7751—2016)
												轴向当量动载荷：P_a＝F_a 轴向当量静载荷：P_0a＝F_a 最小轴向载荷：式中 n—— 转速，r/min 应用能承受较大的单向轴向载荷，限制单向位移
基本尺寸/mm			基本额定载荷 /kN		最小载荷常数	极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸 /mm			安装尺寸 /mm
d	D	T	C_a	C_0a	A	脂	油	W≈	90000型	D₁ min	d₁ max	r min	d_a min	D_a max	r_a max
50	70	14							91110	52	70	0.6
	78	22							91210	52	78	1

55	78	16							91111	57	78	0.6
	90	25							91211	57	90	1

60	85	17							91112	62	85	1
	95	26							91213	62	95	1

65	90	18							91113	67	90	1
	100	27							91213	67	100	1

70	95	18							91114	72	95	1
	105	27							91214	72	105	1

75	100	19							91115	77	100	1
	110	27							91215	77	110	1

80	105	19							91116	82	105	1
	115	28							91216	82	115

85	110	19							91117	87	110	1
	125	31							91217	88	125	1

90	120	22							91118	92	120	1
	135	35							91218	93	135	1.1

100	135	25							91120	102	135	1
	150	38							91220	103	150	1.1

110	145	25							91122	112	145	1
	160	38							91222	113	160	1.1

120	155	25							91124	122	155	1
	170	39							91224	123	170	1.1

130	170	30							91126	132	170	1
	190	45							91226	133	187	1.5
	270	85	1040	3780	0.638	380	500	28.5	99426	134	265	4	195	227	3

140	180	31							91128	142	178	1
	200	46							91228	143	197	1.5
	280	85	1120	4150	0.736	360	480	—	99428	144	275	4	205	237	3

150	190	31							91130	152	188	1
	215	50							91230	153	212	1.5

160	200	31							91132	162	198	1
	225	51							91232	163	222	1.5

170	215	34							91134	172	213	1.1
	240	55							91234	173	237	1.5
	340	103	1520	5750	1.38	280	380	58	99434	174	335	5	245	288	4

180	225	34							91136	183	222	1.1
	250	56							91236	183	247	1.5
	360	109	1630	5980	1.58	240	340	55.8	99436	184	355	5	260	305	4

190	240	37							91138	193	237	1.1
	270	62							91238	194	267	2

200	250	37							91140	203	247	1.1
	280	62							91240	204	277	2
	400	122	1840	7210	2.256	200	300	75	99440	205	395	5	290	338	4

220	270	37							91144	223	267	1.1
	300	63							91244	224	297	2

240	300	45							91148	243	297	1.5
	340	78							91248	244	335	2.1
	440	122	2320	9480	3.826	180	260	—	99448	245	435	6	330	381	5

260	320	45							91152	263	317	1.5
	360	79							91252	264	355	2.1
	480	132	2730	11400	5.50	160	220	—	99452	265	475	6	360	419	5

280	350	53							91156	283	347	1.5
	380	80							91256	284	375	2.1
	520	145	3150	13400	7.56	140	190	—	99456	285	515	6	390	446	5

300	380	62							91160	304	376	2
	420	95							91260	304	415	3

320	400	63							91164	324	396	2
	440	95							91264	325	435	3
	580	155	4000	17200	12.6	110	160	—	99464	325	575	7.5	435	507	6

340	420	65							91168	344	416	2
	460	96							91268	345	455	3

360	440	65							91172	364	436	2
	500	110							91272	365	495	4

380	460	65							91176	384	456	2
	520	112							91276	385	515	4
	670	175	5040	22900	22.2	85	120	254	99476	385	665	7.5	510	587	6

400	480	65							91180	404	476	2
	540	112							91280	405	535	4

420	500	65							91184	424	495	2
	580	130							91284	425	575	5

440	540	80							91188	444	535	2.1
	600	130							91288	445	595	5

460	560	80							91192	464	555	2.1
	620	130							91292	465	615	5

480	580	80							91196	484	575	2.1
	650	135							91296	485	645	5

500	600	80							911/500	504	595	2.1
	670	135							912/500	505	665	5

530	640	85							911/530	534	635	3
	710	140							912/530	535	705	5

560	670	85							911/560	564	665	3
	750	150							912/560	565	745	5

600	710	85							911/600	604	705	3
	800	160							912/600	605	795	5

630	750	95							911/630	634	745	3
	850	175							912/630	635	845	6

670	800	105							911/670	674	795	4
	900	180							912/670	675	895	6

710	850	112							911/710	714	845	4
	950	190							912/710	715	945	6

750	900	120							911/750	755	895	4
	1000	195							912/750	755	995	6

800	950	120							911/800	805	945	4
	1060	205							912/800	805	1055	7.5

850	1000	120							911/850	855	955	4
	1120	212							912/850	855	1115	7.5

900	1180	220							912/900	905	1175	7.5

950	1250	236							912/950	955	1245	7.5

1000	1180	140							911/1000	1005	1175	5
	1320	250							912/1000	1005	1315	9.5

1060	1250	150							911/1060	1065	1245	5
	1400	265							912/1060	1065	1395	9.5

1120	1320	160							911/1120	1125	1315	5

1180	1400	175							911/1180	1185	1395	6

1250	1460	175							911/1250	1255	1455	6

1320	1540	175							911/1320	1325	1535	6

1400	1630	180							911/1400	1410	1620	6

1500	1750	195							911/1500	1510	1740	6

1600	1850	195							911/1600	1610	1840	6

1700	1970	212							911/1700	1710	1960	7.5

1800	2080	220							911/1800	1810	2070	7.5

21系列（双向推力圆锥滚子轴承）

轴承型号	外形尺寸
轴承型号	d₂	D	D_1smin	B^b	T₁	r_smin	R_1smin
92120	100	200	110	18	85	2	1.1
92122	110	220	120	19	90	2	1.1
92124	120	240	135	20	95	2	1.1
92126	130	260	150	30	125	2	1.1
92128	140	280	165	32	130	2	1.1
92130	150	290	180	35	135	2	1.1
92132	160	300	190	35	140	2	1.1
92134	170	310	195	37	145	2	1.1
92136	180	320	205	40	150	3	1.5
92138	190	330	215	40	155	3	1.5
92140	200	350	226	40	155	3	1..5
92142	210	360	236	42	160	4	2
92144	220	380	250	45	165	4	2
92146	230	390	260	47	170	4	2
92148	240	400	270	47	170	4	2
92150	250	410	280	50	175	4	2
92152	260	420	290	50	175	4	2
92154	270	430	300	50	180	4	2
92156	280	440	310	50	185	4	2
92158	290	450	320	50	185	4	2
92160	300	460	330	52	190	5	3
92162	310	470	340	52	190	5	3
92164	320	480	350	52	190	5	3
92166	330	490	360	52	190	5	3
92168	340	510	370	55	200	5	3
92190	450	650	500	60	215	5	3
92192	460	660	510	60	215	5	3
92194	470	680	520	62	225	5	3
92196	480	690	530	62	225	5	3
92198	490	700	540	63	230	5	3
921/500	500	710	550	65	240	6	4
921/530	530	740	580	70	260	6	4
921/550	550	760	610	70	260	6	4
921/600	600	820	670	75	280	6	4
921/670	670	900	740	80	300	6	4

92166
