推力滚针和保持架组件推力垫圈(GB/T4605-2003)

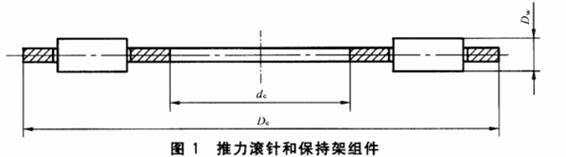

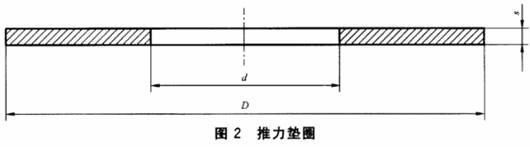

推力滚针和保持架组件推力垫圈(摘自GB/T 4605—2003)
轴向当量动载荷：P_a＝F_a 轴向当量静载荷：P_0a＝F_a 最小轴向载荷： $说明: C:\Users\yky\Desktop\111\NEW07\new07429.files\image001.gif$ 式中 n—— 转速，r/min
组件尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		质量 /kg	组件代号	垫圈尺寸 /mm			质量 /kg	垫圈代号	安装尺寸 /mm
d_c	D_c	D_W	D_a	C_0a	脂	油	W ≈	AXK型	d	D	S	W	ASA型 AS型	d_a min	D_a max
6	19	2						AXK 0619	6	19	0.8		ASA 0619
											1		AS 0619
7	20	2						AXK 0720	7	20	0.8		ASA 0720
											1		AS 0720
8	21	2						AXK 0821	8	21	0.8		ASA 0821
											1		AS 0821
9	22	2						AXK 0922	9	22	0.8		ASA 0922
											1		AS 0922
10	24	2						AXK 1024	10	24	0.8		ASA 1024
											1		AS 1024
12	26	2						AXK 1226	12	26	0.8		ASA 1226
											1		AS 1226
14	27	2						AXK 1427	14	27	0.8		ASA 1427
											1		AS 1427
15	28	2						AXK 1528	15	28	0.8		ASA 1528
											1		AS 1528
16	29	2						AXK 1629	16	29	0.8		ASA 1629
											1		AS 1629
17	30	2	7.28	29.5	3200	4300	0.004	AXK 1730	17	30	0.8	0.003	ASA 1730	29	19
											1	0.004	AS 1730	29	19
20	35	2	9.0	38.0	2800	3800	0.005	AXK 2035	20	35	0.8	0.004	ASA 2035	34	22
											1	0.005	AS 2035	34	22
22	37	2						AXK 2237	22	37	0.8		ASA 2237
											1		AS 2237
25	42	2	13.0	48.2	2200	3200	0.007	AXK 2542	25	42	0.8	0.006	ASA 2542	41	29
											1	0.007	AS 2542	41	29
28	45	2						AXK 2845	28	45	0.8		ASA 2845
											1		AS 2845
30	47	2	15.8	74.0	2000	3000	0.008	AXK 3047	30	47	0.8	0.006	ASA 3047	46	35
											1	0.008	AS 3047	46	35
32	49	2						AXK 3249	32	49	0.8		ASA 3249
											1		AS 3249
35	52	2	16.0	80.2	1900	2800	0.01	AXK 3552	35	52	0.8	0.007	ASA 3552	51	40
											1	0.009	AS 3552	51	40
40	60	3	25.0	110	1700	2400	0.016	AXK 4060	40	60	0.8	0.01	ASA 4060	58	45
											1	0.012	AS 4060	58	45
45	65	3	26.0	122	1600	2200	0.018	AXK 4565	45	65	0.8	0.01	ASA 4565	63	50
											1	0.013	AS 4565	63	50
50	70	3	27.5	135	1600	2200	0.02	AXK 5070	50	70	0.8	0.011	ASA 5070	68	55
											1	0.014	AS 5070	68	55
55	78	3	30.2	162	1400	1900	0.028	AXK 5578	55	78	0.8	0.014	ASA 5578	76	60
											1	0.018	AS 5578	76	60
60	85	3	35.5	228	1300	1800	0.033	AXK 6085	60	85	0.8	0.018	ASA 6085	83	65
											1	0.022	AS 6085	83	65
65	90	3	36.0	242	1200	1700	0.035	AXK 6590	65	90	0.8	0.019	ASA 6590	88	70
											1	0.024	AS 6590	88	70
70	95	4						AXK 7095	70	95	0.8		ASA 7095
											1		AS 7095
75	100	4						AXK 75100	75	100	0.8		ASA 75100
											1		AS 75100
80	105	4						AXK 80105	80	105	0.8		ASA 80105
											1		AS 80105
85	110	4						AXK 85110	85	110	0.8		ASA 85110
											1		AS 85110
90	120	4						AXK 90120	90	120	0.8		ASA 90120
											1		AS 90120
100	135	4						AXK 100135	100	135	1		ASA 100135
110	145	4						AXK 110145	110	145	1		ASA 110145
120	155	4						AXK 120155	120	155	1		ASA 120155
130	170	5						AXK 130170	130	170	1		ASA 130170
140	180	5						AXK 140180	140	180	1		ASA 140180
150	190	5						AXK 150190	150	190	1		ASA 150190
160	200	5						AXK 160200	160	200	1		ASA 160200

注：1.与组件配合的轴公差为h8、孔公差为H10，与推力垫圈配合的轴公差为h10(作轴圈用)，孔公差为H11(作座圈用)。

2.标准中尚有d_c(d)＝6、7、8、9、10、12、14、15、16、18、22、28、32、70、75、80、85、90、100、110、120、130、140、150、160等规格，本表未编入。
