三螺栓法兰盘滑动轴承 /mm

三螺栓法兰盘滑动轴承　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

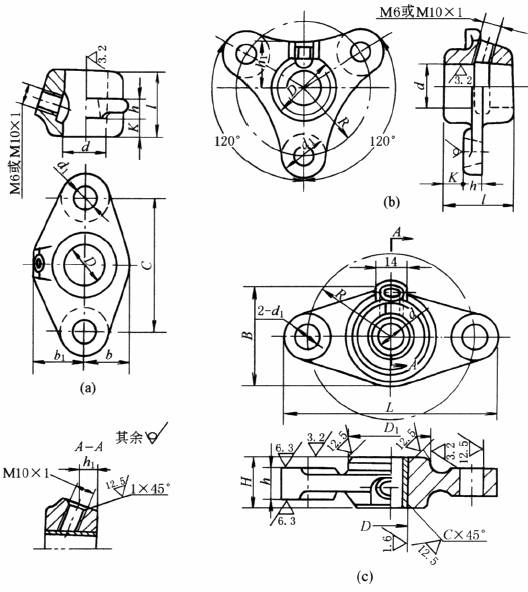

二螺栓法兰盘无轴套 (图a)	d(H8)	d₁	D	l	h	K	C	b	b₁
	12 14	10	30	25	8	5	60	18	22
	16 18	12	34	30	9	5	70	20	24
	20 22	12	38	35	10	10	70	22	26
三螺栓法兰盘无轴套 (图b)	d(H8)	d₁	D	l	R	K	h	h₁
	16 18	12	34	30	35	5	8	23
	20 22	12	38	35	35	10	9	25
	25 28	14	44	40	40	10	10	28
二螺栓法兰盘镶轴套 (图c)	d(H8)		D(H8/r6～s6)				D₁ (f9)		d₁	B	L	H	h	h₁	R		C
			最小		最大										公称	公差
	10		13		16		36		9	40	84	20	12	7	32	±0.5	0.5
	11		14		18
	12		15
	14		17		20		42		9	48	90	24	14	7	35	±0.5	0.5
	16		19		22
	18		21		25		50		11	55	109	30	18	11	42	±0.5	0.5
	20		24		28
	22		25		30		55			60	115	34	20	13	45
	25		28		32		60		13	65	121	38	20	14	48	±0.5	0.5
	28		32		36		65			70	129	42		15	52
	(30)		34		38		70		17	75	155	48	22	18	60	±0.5	0.7
	32		36		40
	36		40		45		75		17	80	165	55	25	22	65	±0.5	0.7
	40		45		50		80			85		60		24
	45		50		55		85		22	95	180	70	25	28	70	±1	1
	50		55		60		90			100	190	75		32	75
	55		60		65		100			110	200	80	30	35	80
	60		65		70		110		26	120	225	90	30	35	90	±1	1
	70		75		85		130			140	245	100	32	45	100
	80		90		95		140			150	255				105
注：1.轴承尺寸见表铜合金轴套中表1，尺寸仅供参考。 2.轴承材料：HT150。
