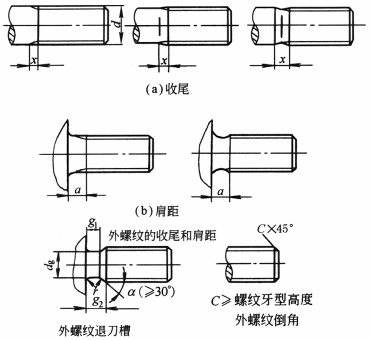

外螺纹的收尾、肩距和退刀槽 (GB/T 3—1997) mm |
|||||||||
|
|
|||||||||
|
螺 距 P |
收 尾 x max |
肩 距 a max |
退 刀 槽 |
||||||
|
一般 |
短的 |
一般 |
长的 |
短的 |
g1 min |
g2 max |
dg |
r ≈ |
|
|
0.2 |
0.5 |
0.25 |
0.6 |
0.8 |
0.4 |
|
|
|
|
|
0.25 |
0.6 |
0.3 |
0.75 |
1 |
0.5 |
0.4 |
0.75 |
d-0.4 |
0.12 |
|
0.3 |
0.75 |
0.4 |
0.9 |
1.2 |
0.6 |
0.5 |
0.9 |
d-0.5 |
0.16 |
|
0.35 |
0.9 |
0.45 |
1.05 |
1.4 |
0.7 |
0.6 |
1.05 |
d-0.6 |
0.16 |
|
0.4 |
1 |
0.5 |
1.2 |
1.6 |
0.8 |
0.6 |
1.2 |
d-0.7 |
0.2 |
|
0.45 |
1.1 |
0.6 |
1.35 |
1.8 |
0.9 |
0.7 |
1.35 |
d-0.7 |
0.2 |
|
0.5 |
1.25 |
0.7 |
1.5 |
2 |
1 |
0.8 |
1.5 |
d-0.8 |
0.2 |
|
0.6 |
1.5 |
0.75 |
1.8 |
2.4 |
1.2 |
0.9 |
1.8 |
d-1 |
0.4 |
|
0.7 |
1.75 |
0.9 |
2.1 |
2.8 |
1.4 |
1.1 |
2.1 |
d-1.1 |
0.4 |
|
0.75 |
1.9 |
1 |
2.25 |
3 |
1.5 |
1.2 |
2.25 |
d-1.2 |
0.4 |
|
0.8 |
2 |
1 |
2.4 |
3.2 |
1.6 |
1.3 |
2.4 |
d-1.3 |
0.4 |
|
1 |
2.5 |
1.25 |
3 |
4 |
2 |
1.6 |
3 |
d-1.6 |
0.6 |
|
1.25 |
3.2 |
1.6 |
4 |
5 |
2.5 |
2 |
3.75 |
d-2 |
0.6 |
|
1.5 |
3.8 |
1.9 |
4.5 |
6 |
3 |
2.5 |
4.5 |
d-2.3 |
0.8 |
|
1.75 |
4.3 |
2.2 |
5.3 |
7 |
3.5 |
3 |
5.25 |
d-2.6 |
1 |
|
2 |
5 |
2.5 |
6 |
8 |
4 |
3.4 |
6 |
d-3 |
1 |
|
2.5 |
6.3 |
3.2 |
7.5 |
10 |
5 |
4.4 |
7.5 |
d-3.6 |
1.2 |
|
3 |
7.5 |
3.8 |
9 |
12 |
6 |
5.2 |
9 |
d-4.4 |
1.6 |
|
3.5 |
9 |
4.5 |
10.5 |
14 |
7 |
6.2 |
10.5 |
d-5 |
1.6 |
|
4 |
10 |
5 |
12 |
16 |
8 |
7 |
12 |
d-5.7 |
2 |
|
4.5 |
11 |
5.5 |
13.5 |
18 |
9 |
8 |
13.5 |
d-6.4 |
2.5 |
|
5 |
12.5 |
6.3 |
15 |
20 |
10 |
9 |
15 |
d-7 |
2.5 |
|
5.5 |
14 |
7 |
16.5 |
22 |
11 |
11 |
17.5 |
d-7.7 |
3.2 |
|
6 |
15 |
7.5 |
18 |
24 |
12 |
11 |
18 |
d-8.3 |
3.2 |
|
参考值 |
≈2.5P |
≈1.25P |
≈3P |
≈4P |
≈2P |
— |
≈3P |
— |
— |
|
注:1.应优先选用“一般”长度的收尾和肩距;“短”收尾和“短”肩距仅用于结构受限制的螺纹件上;产品等级为B或C级的螺纹紧固件可采用“长”肩距。 2.d为螺纹公称直径代号。 3.dg公差为:h13(d>3mm)、h12(d≤3mm)。 |
|||||||||
