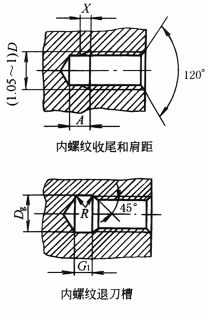

内螺纹的收尾、肩距和退刀槽(GB/T 3—1997)　　　　　　　　　　　　　mm

螺距

P

收尾 X

max

肩距 A

退　 刀　 槽

G₁

D_g

R

≈

一般

短的

一般

长的

一般

短的

0.25

1

0.5

1.5

2

D+0.3

0.3

1.2

0.6

1.8

2.4

0.35

1.4

0.7

2.2

2.8

0.4

1.6

0.8

2.5

3.2

0.45

1.8

0.9

2.8

3.6

0.5

2

1

3

4

2

1

0.2

0.6

2.4

1.2

3.2

4.8

2.4

1.2

0.3

0.7

2.8

1.4

3.5

5.6

2.8

1.4

0.4

0.75

3

1.5

3.8

6

3

1.5

0.4

0.8

3.2

1.6

4

6.4

3.2

1.6

0.4

1

4

2

5

8

4

2

D+0.5

0.5

1.25

5

2.5

6

10

5

2.5

0.6

1.5

6

3

7

12

6

3

0.8

1.75

7

3.5

9

14

7

3.5

0.9

2

8

4

10

16

8

4

1

2.5

10

5

12

18

10

5

1.2

3

12

6

14

22

12

6

1.5

3.5

14

7

16

24

14

7

1.8

4

16

8

18

26

16

8

2

4.5

18

9

21

29

18

9

2.2

5

20

10

23

32

20

10

2.5

5.5

22

11

25

35

22

11

2.8

6

24

12

28

38

24

12

3

参考值

＝4P

＝2P

≈(6~5)P

≈(8~6.5)P

＝4P

＝2P

—

≈0.5P

注：1.应优先选用“一般”长度的收尾和肩距；容屑需要较大空间时可选用“长”肩距，结构受限制时可选用“短”收尾。

2.“短”退刀槽仅在结构受限制时采用。

3.D_g公差为H13。

4.D为螺纹公称直径代号。
