新阀岛的总线连接技术 |
||||||
|

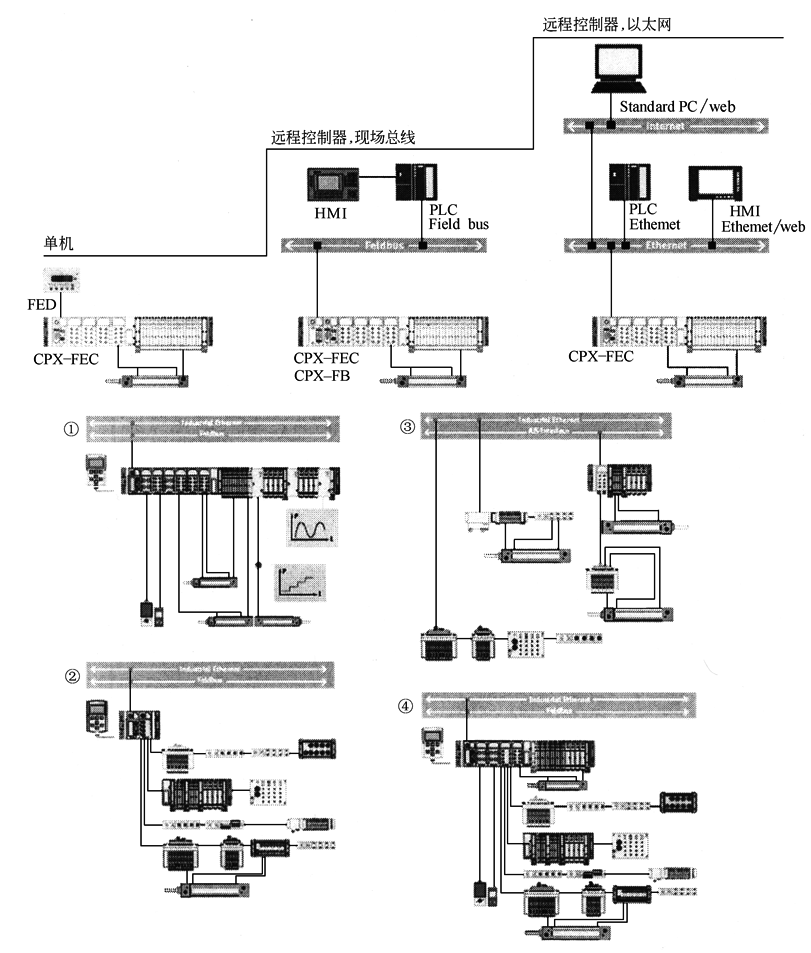

新阀岛最多可装配9个电输入/输出模块，以及总线节点和气接口。CPX终端能运行于大多数(90%以上)常用的现场总线系统，如ProfibusDP、Interbus、DeviceNet、CANopen现场总线及EtheNet/IP、EeayIP、Modbus/TCPCC-Link。与不同总线协议的控制点(地址空间)见下表。下图为CPX终端+阀岛新产品可作为单机控制或现场总线控制或以太网的远程控制的示意图。CPX电气终端具有灵活多样的面对传感器和驱动器的电连接接口，在传感器和附加驱动器的连接技术方面有大量的数字量和模拟量输入和输出模块供选择。根据使用的标准或应用场合自由选择电连接接口：M12-5PN，M12-8PIN，M8-3PIN，Sub-D，Harax®，CageClamp®。CPX电气终端的总线控制安装系统方式完整，根据不同的工况需要，可选择各种总线安装方式，如图所示：①模块化安装，②分散安装系统，③直接连接方式，④混合式安装(即模块化安装与分散安装系统的组合) |
||||||
|
型 号 |
CPX-FB6 |
CPX-FB11 |
CPX-FB13 |
CPX-FB14 |
CPX-FB23 |
|
|
总线协议 |
Interbus |
DeviceNet |
Profibus |
CANopen |
CC-Link |
|
|
最大值 |
输入 |
96位 |
512位 |
512位 |
192位 |
— |
|
输出 |
96位 |
512位 |
512位 |
192位 |
— |
|
|
数字量最大值 |
输入 |
96DI |
512DI |
512DI |
64DI(+64DI) |
64DI |
|
输出 |
96DO |
512DO |
512DO |
64DO(+64DO) |
64DO |
|
|
模拟量最大值 |
输入 |
6AI |
18AI |
18AI |
8AI(+8AI) |
16AI |
|
输出 |
6AO |
18AO |
18AO |
8AO(+8AO) |
16AO |
|
|
图 |
||||||
