新阀岛的模块化特性

过去，FESTO公司把电输入/输出模块、节点控制器(内置有PLC或无PLC)以及气动模块组合成一个整体结构产品称为某阀岛。新阀岛从称谓上有了变化，它把电输入/输出模块、节点控制器合成一起称为CPX电气终端，然后把气动模块单列为某阀岛，其目的是与不同结构、标准、流量、外壳材质等型式的阀都能组合使用。见图1，如气动部分选CPA10型阀岛，则可组成CPX电气终端+CPA10阀岛。如气动部分选MPA1型阀岛，则可组成CPX电气终端+MPA1阀岛。CPA属紧凑型系列，阀岛可控22个线圈(CPA10：300L/min、CPA14：600L/min)。Midi/Maxi阀岛属金属结构较坚固、流量较大型，可控26个线圈(MIDI：500L/min、MAXI：1250L/min)。MPA阀岛属坚固金属外壳，可控64个线圈/128个线圈(MPA1：300L/min，MPA2：700L/min)，ISO标准阀岛的安装尺寸符合ISO15407标准，可按32个线圈(ISO1：1000L/min，ISO2：500L/min)

新产品的模块化特性不仅仅表现在气与电的结构组合上，在CPX电气终端的电输入/输出模块上也采用了三层叠加安装模式如图2所示，如电模块损坏，拆卸面板就可更换。

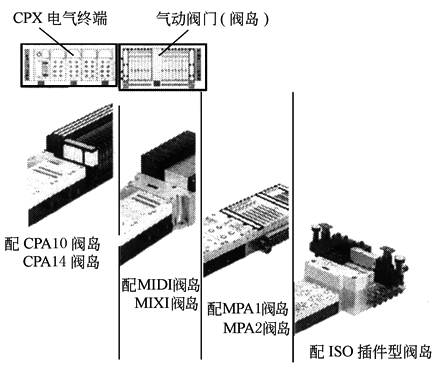

图1

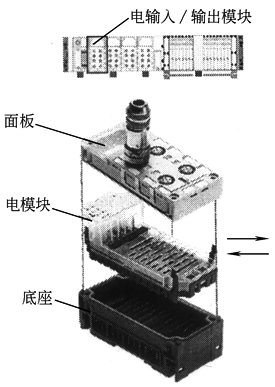

图2
