LED指示灯诊断 |
|||||
|

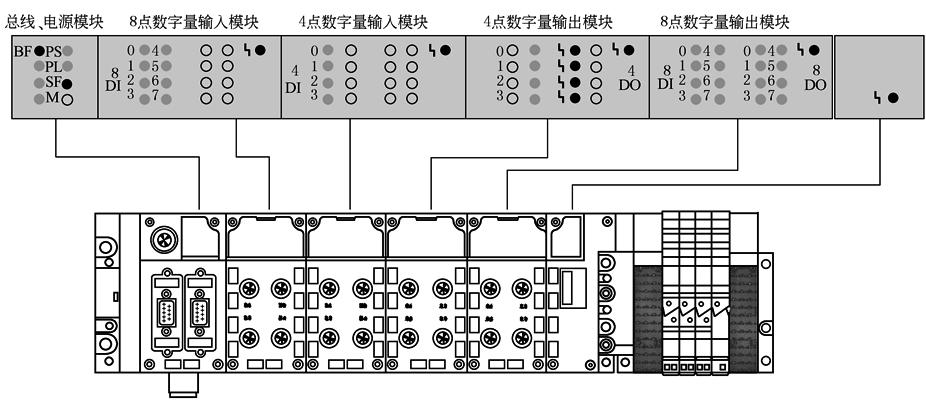

对于整个系统的故障可分通信故障、程序处理故障、供电/气故障、阀岛模块故障，传感器-执行器故障。目前已可对供电/气故障(电源关闭或不稳定、气源关闭或不稳定)、模块故障(模块损坏、短路、过载、断路、极值控制、内部连接错误)及传感器-执行器故障(连接电缆断开，传感器或执行器损坏)做出正确的诊断。诊断手段有模块上的LED指示灯诊断、手持设备诊断、软件诊断(通过对PLC系统的访问进行)、远程web诊断及发E-Mail 诊断功能越细致，越容易查明电设备的故障根源，从而有效降低因故障而引起的生产停顿时间。指示灯指示可明确某模块、某通道(哪一个驱动器或哪一个传感器)出现故障。下图是CPX电气终端面板指示灯示意(指示灯有三种颜色)。
图 |
|||||
|
(1) 总线或电源故障指示 |
|||||
|
当采用Profibus-DP总线时，总线或电源故障指示见表1，其中：BF为现场总线节点，PS为电源系统，PL为电源负载，SF为系统故障，M为修改参数 |
|||||
|
表1 |
|||||
|
|
故障指示和解决 |
||||
|
LED |
时序 |
可能故障原因/状态 |
故障排除 |
||
|
|
|
总线连接有问题，可能的原因： ① 站号不正确(站号被重复分配2次) ② 总线设备故障 ③ 中断、短路或者总线连接错误 ④ 主站配置错误 |
检查 ① 站的地址(DIL开关) ② 总线主站/模块 ③ 总线连接 ④ 主站中的CPX配置 |
||
|
|
|
工作电压正常/传感器电源正常 |
|
||
|
|
|
工作电压/传感器电源超过额定范围 |
①排除短路/超载故障 ②根据参数设定，一旦短路被排除后，传感器电源自动恢复，必须重新开启模块电源 |
||
|
|
|
工作电压正常/传感器电源未开启 |
检查电源的连接 |
||
|
|
|
负载电压正常 |
|
||
|
|
|
负载电压超过额定范围 |
①排除欠电压 ②根据参数设定，一旦电压正常后，负载自动恢复，必须重新开启模块电源 |
||
|
|
|
无故障 |
|
||
|
|
|
简单故障/信息(故障等级1) |
|
||
|
|
|
故障(故障等级2) |
|
||
|
|
|
严重故障(故障等级3) |
请根据故障等级，查阅CPX系统手册 |
||
|
|
|
系统根据默认参数(工厂设置)启动 能够对系统进行参数设置 可设置当前的CPX状态 |
|
||
|
|
|
系统以保存的参数启动 不可设置当前的CPX状态 不能对系统进行参数设置 |
在更换该总线节点模块时，需注意哪些参数是必须手动恢复的 |
||
|
|
|
系统处于强制模式 |
查阅CPX-FB13手册内的ForceMode部分 |
||
|
(2) 电输入模块 |
|||
|
当采用Profibus-DP总线时，电输入模块故障指示见表2。其中，CPX-8DI为8点电输入模块，CPX-4DI为4点电输入模块 |
|||
|
表2 |
|||
|
CPX输入模块 |
LED |
可能故障原因/状态 |
故障排除 |
|
|
|
逻辑0(无输入信号) |
|
|
|
逻辑1(有输入信号) |
|
|
|
|
无故障 |
|
|
|
|
传感器短路或过载 |
查阅CPX I/O模块手册 |
|
|
(3)电输入/输出模块 |
|||
|
当采用Profibus-DP总线时，电输入/输出模块故障指示见表3。其中，CPX-8DO为8点电输入模块，CPX-8DI为8点电输入模块 |
|||
|
表3 |
|||
|
CPX输入/输出模块 |
LED |
可能故障原因/状态 |
故障排除 |
|
|
|
逻辑1(有输入信号) |
|
|
|
逻辑0(无输入信号) |
|
|
|
|
无通道故障 |
|
|
|
|
通道短路/过载 |
|
|
|
|
无模块故障 |
查阅CPX I/O模块手册 |
|
|
|
短路/过载(传感器或输出)无负载电压或电压过低 |
||
|
(4)模拟量电输入/输出模块 |
||||
|
当采用Profibus-DP总线时，模拟量电输入/输出模块故障指示见表4。其中，CPX-2AE-U-I为2个模拟量电输入模块。CPX-2AA-U-I为2个模拟量电输出模块 |
||||
|
表4 |
||||
|
CPX模拟输入模块 |
LED |
时序 |
可能故障原因/状态 |
故障排除 |
|
|
|
|
无故障 |
|
|
|
|
① 短路/过载故障 ② 传感器短路或过载 或模块损坏 |
查阅CPX 模拟I/O模块手册 |
|
|
|
|
① 电流输入电缆断开，Iin＜0.2mA ② 超过输入下限，输入值小于预设值 ③ 超过输入上限，输入值大于预设值 ④ 参数设置错误(数据格式、上限、下限、过滤测量值) |
||
|
|
||||
|
|
|
|
无故障 |
|
|
|
|
① 执行器电源故障 ② 执行器电源短路/过载欠电压(Vout) ③ 元件损坏 |
查阅CPX 模拟I/O模块手册 |
|
|
|
|
① 输出电压短路/过载 ② 电缆断开/空载，输出电流低于额定值 ③ 超过输出下限，输出值小于预设值 ④ 超过输出上限，输出值大于预设值 ⑤ 参数设置错误(数据格式、上限、下限) |
||
|
|
||||
