工作原理

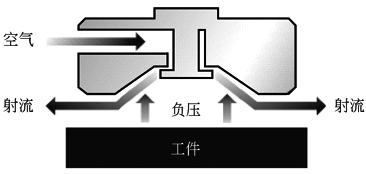

如图1所示，利用圆周形喷嘴沿本体喷射空气所带来的负压实现垂悬式吸附工件，当工件接近时，空气会发挥斥力作用，阻止工件靠近，于是实现非接触下的垂悬式吸附保持状态。由于压缩空气沿喷嘴某一角度向外喷出，为防止工件在水平方向的浮动，无接触式真空吸盘应在工件周围配备护栏，或采用积极地接触弹性体保持方法(如利用无接触式真空吸盘底部凸起的弹性体插入CD片、DVD片内孔，如图2所示)，可实现精确、无接触的搬运

图1

图2

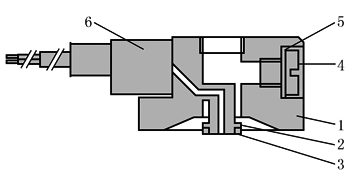

1—本体(铝合金阳极化处理)；2—喷嘴(不锈钢)；

3—缓冲垫(硅)；4—堵头(镀镍黄铜)；5—密封

(NBR+不锈钢)；6—压力传感器(塑料)
