概述

对于一个普通型有杆气缸，如要完成全行程运动(活塞杆全行程伸出)，它需要有二倍行程的空间。对于一个无杆气缸，如要完成全行程运动，它仅需要该无杆气缸本身所占的空间。而Norgren双倍行程无杆气缸的活塞在完成全行程运动时，它能产生双倍行程距离。图1所示的是当双倍行程无杆气缸下滑块固定时，两个滑块相对运动时获得双倍行程。图2所示的是当双倍行程无杆气缸的两个端盖固定时，两个滑块相对运动时获得双倍行程。

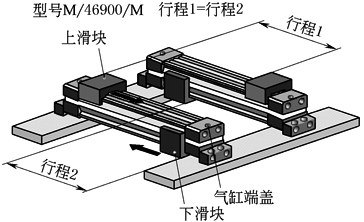

图1

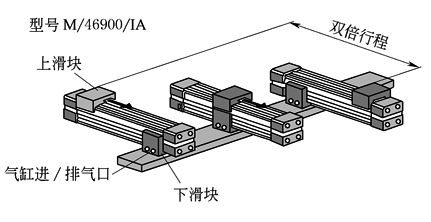

图2
