多输出计数器CEU5 |
|||||||||
|
技 术 参 数 |
型 号 |
CEU5 |
CEU5-D |
CEU5P |
CEU5P-D |
CEU5B |
CEU5B-D |
CEU5PB |
CEU5PB-D |
|
安装方式 |
面板安装(DIN导轨或紧定螺钉) |
||||||||
|
动作方式 |
加减算型 |
||||||||
|
动作模式 |
运转模式、数值设定模式、机能设定模式 |
||||||||
|
复位方式 |
外部重新设定端子 |
||||||||
|
显示方式 |
LCD(带辅助照明) |
||||||||
|
数值位数 |
6位 |
||||||||
|
停电记忆保持(记忆媒体) |
设定值(常保持)，计数值(保持/不保持可切换)，E2PROM(在写入约80万次时警告显示：E2FUL) |
||||||||
|
输入信号种类 |
计数输入，控制信号输入(选择重新设置、保持、存储) |
||||||||
|
计数器输入 |
无电压脉冲输入 |
||||||||
|
脉冲信号方式 |
90°位相差输入/UP·DOWN各自输入 |
||||||||
|
计数速度 |
100kHz |
||||||||
|
控制信号输入 |
电压输入(12~24VDC) |
||||||||
|
传感器用供给电源 |
10.8~13.2VDC，60mA |
||||||||
|
输出信号种类 |
预设输出、气缸停止输出 |
预设输出、气缸停止输出、BCD输出 |
|||||||
|
预设输出形态 |
比较/保持/单击(100ms固定脉冲) |
||||||||
|
输出方式 |
各自5点输出/二进制码输出 |
||||||||
|
输出延迟时间 |
5ms以下(正常输出时) |
||||||||
|
通信方式 |
RS-232C |
||||||||
|
输出晶体管方式 |
NPN开路集电极 最大30VDC，50mA |
PNP开路集电极 最大30VDC，50mA |
NPN开路集电极 最大30VDC，50mA |
PNP开路集电极 最大30VDC，50mA |
|||||
|
电源电压 |
90~264VAC |
21.6~ 26.4VDC |
90~264VAC |
21.6~ 26.4VDC |
90~264VAC |
21.6~ 26.4VDC |
90~264VAC |
21.6~ 26.4VDC |
|
|
消耗电力 |
20V·A以下 |
10W以下 |
20V·A以下 |
10W以下 |
20V·A以下 |
10W以下 |
20V·A以下 |
10W以下 |
|
|
耐电压 |
外壳与AC电源线间：1500VAC，1min 外壳与信号接地间：500VAC，1min |
||||||||
|
绝缘阻抗 |
外壳与AC电源线间：500VDC，50MΩ以上 |
||||||||
|
环境温度 |
0~50℃(未冻结) |
||||||||
|
环境湿度 |
35%~85%RH(未结露) |
||||||||
|
耐噪声 |
按噪声模拟器方形波噪声(脉冲宽度1μs)电源端子间±2000V，输入输出线间±600V |
||||||||
|
耐振动 |
10~55Hz；振幅0.75mm；X，Y，Z方向各2h |
||||||||
|
耐冲击 |
10G；X，Y，Z方向各3次 |
||||||||
|

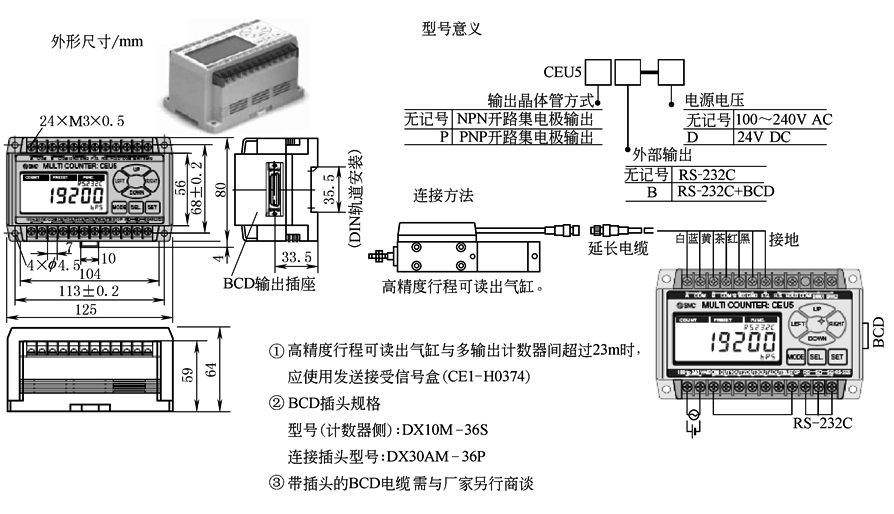

外 形 尺 寸 及 标 记 |
|
||||||||
