3点预设计数器CEU1 |
|||||||
|
技 术 参 数 |
型号 |
CEU1 |
CEU1P |
CEU1-D |
CEU1P-D |

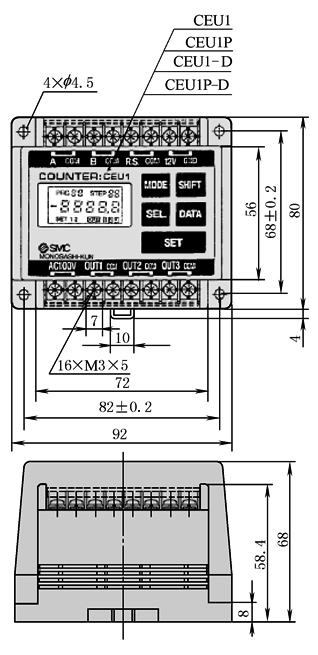

外 形 尺 寸 /mm |
|
|
种类 |
3点预设计数器 |
||||||
|
安装方法 |
面板安装(DIN轨道安装或螺钉) |
||||||
|
操作 |
加法与减法 |
||||||
|
操作模式 |
驱动式，数据设定式 |
||||||
|
还原方式 |
外部复置 |
||||||
|
显示 |
数字液晶显示(LCD)带辅助照明 |
||||||
|
输入方式 |
90°相位差输入 |
||||||
|
数值显示 |
5个数值显示(-9999.9~9999.9) |
||||||
|
记忆 |
E2PROM(当电力供应停止时可保存已输入数据) |
||||||
|
输入方式 |
无电压输入 |
||||||
|
输入信号 |
计数/复位输入 |
||||||
|
输入复位 |
R.S.与COM触点短路10ms或以上(脉冲输入) |
||||||
|
计数速度 |
20kHz |
||||||
|
外供电源 |
10.8~13.2VDC，60mA |
||||||
|
输出规格 |
NPN集电极 开路(30VDC， 50mA) |
PNP集电极 开路(30VDC， 50mA) |
NPN集电极 开路(30VDC， 50mA) |
PNP集电极 开路(30VDC， 50mA) |
|||
|
输出形式 |
对比/保持/单击/(100ms固定脉冲) |
||||||
|
供电源 |
80~120VAC 50/60Hz |
21.6~26.4VDC |
|||||
|
耐电压 |
电源线与壳体之间1500VAC(1min) 信号地线与壳体之间500VAC(1min) |
||||||
|
绝缘阻抗 |
在500VDC时测得电源线与壳体之间为50MΩ以上 |
||||||
|
环境温度 |
0~50℃(不结冰) |
||||||
|
环境湿度 |
35%~85%(不含露水) |
||||||
|
噪声阻抗 |
电源接线之间±1500V，输入输出线 之间600V(脉冲宽度1μs) |
||||||
|
耐震动 |
10~55Hz，0.75mm脉冲幅度(每方向2h) |
||||||
|
耐冲击 |
10G在X，Y，Z方向(每方向3次) |
||||||
|
输出延迟时间 |
5ms以下 |
||||||
|
功率消耗 |
10V·A(100VAC，50Hz)以下 |
5W以下 |
|||||
|
备注：详细资料可参考CEU1操作手册 |
|||||||
|

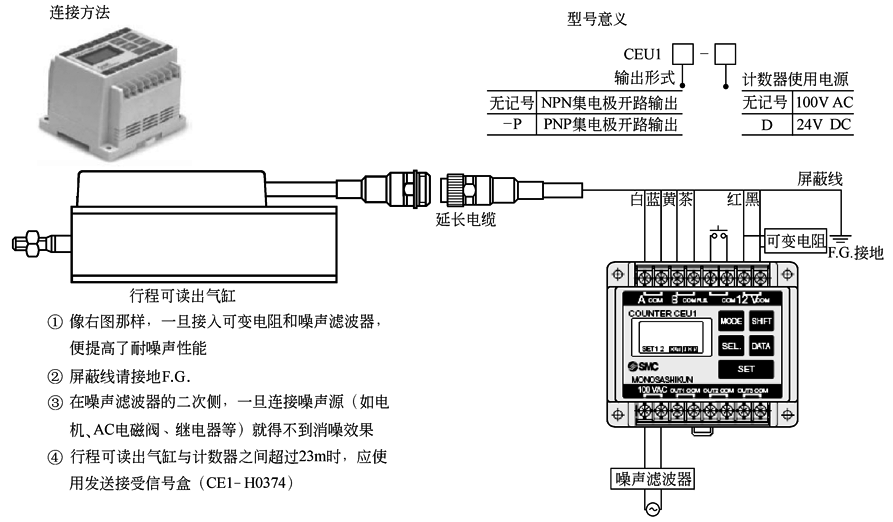

连 接 与 标 记 |
|
||||||
