外形及安装尺寸

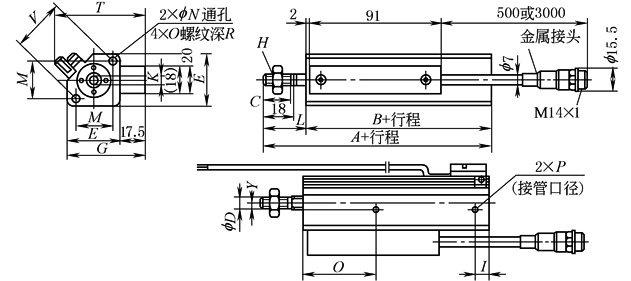

表1　　　　　　　　　　　　　　　　　　　　　　　　　　f 12、f 20两端螺孔/CE1B　　　　　　　　　　　　　　　　　　　　　　　mm

缸径

标准行程

A

B

C

D

E

G

H

I

K

L

12

25，50，75，100，125，150

94

69

15

6

25

42.5

M5×0.8

16

5.2

25

20

25，50，75，100，125，160，175，200

106

78

15.5

10

36

53.5

M8×1.25

10

8

28

缸径

标准行程

M

N

O

P

Q

R

T

V

Y

12

25，50，75，100，125，150

15.5

—

M4×0.7

M5×0.8

47

7

53.5

22

7

20

25，50，75，100，125，160，175，200

25.5

5.5

M6×1

M5×0.8

50

15

62.5

36

5

缸径

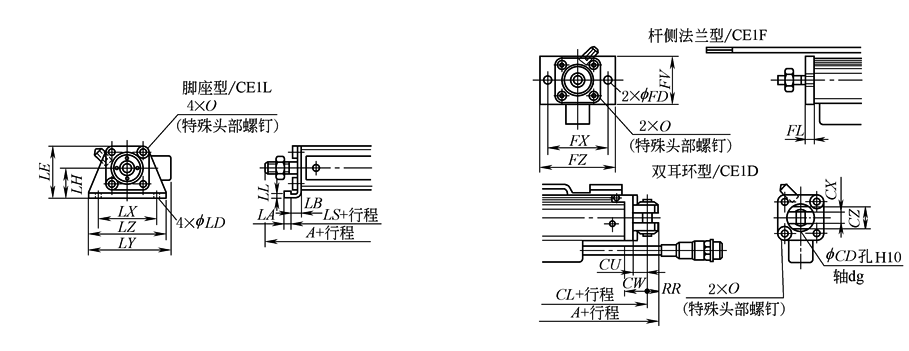

脚座型

法兰型

双耳环型

A

LA

LB

LD

LE

LH

LL

LX

LY

LZ

FD

FL

FV

FX

FZ

A

CD

CU

CW

CX

CZ

RR

12

106.5

4.5

8

4.5

29.5

17

2

34

52

44

4.5

5.5

26

45

55

114

6

7

14

6

10

6

20

121

5.8

9.2

6.8

42

24

3.2

48

66.5

62

6.6

8

39

48

60

133

8

12

18

8

16

9

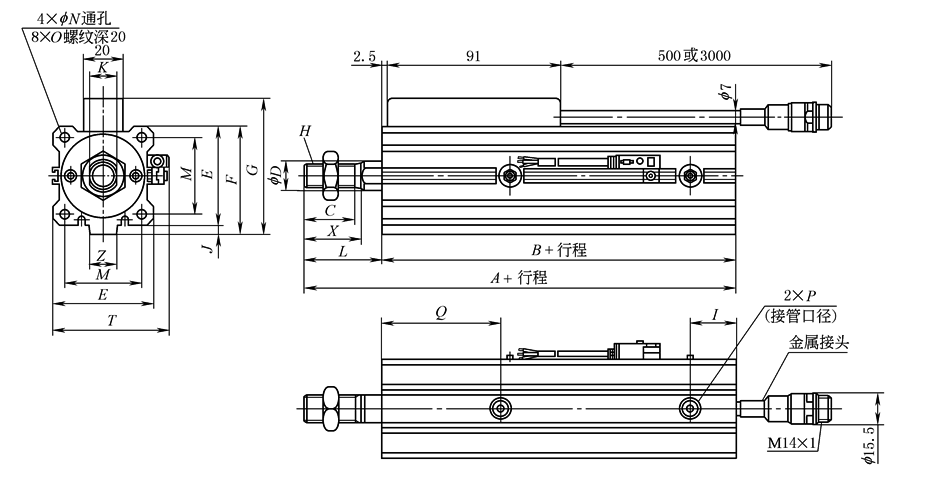

表2　　　　　　　　　　　　　　　　　　　　　　　f 32，f 40，f 50，f 63两端螺孔/CE1B　　　　　　　　　　　　　　　　　　　　mm

缸径

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

T

X

Z

32

131

90

27

16

45

49.5

64

M14×1.5

14

4.5

14

41

34

5.5

M6×1

R_c¹/8

56

57.5

30

14

40

177

136

27

16

52

57

71.5

M14×1.5

24

5

14

41

40

5.5

M6×1

R_c¹/8

62

64.5

30

14

50

193

144

32

20

64

71

85.5

M18×1.5

25.5

7

18

49

50

6.6

M8×1.25

R_c¼

61.5

76.5

35

19

63

194

145

32

20

77

84

98.5

M18×1.5

21

7

18

49

60

9

M10×1.5

R_c¼

64

89.5

35

19

缸

径

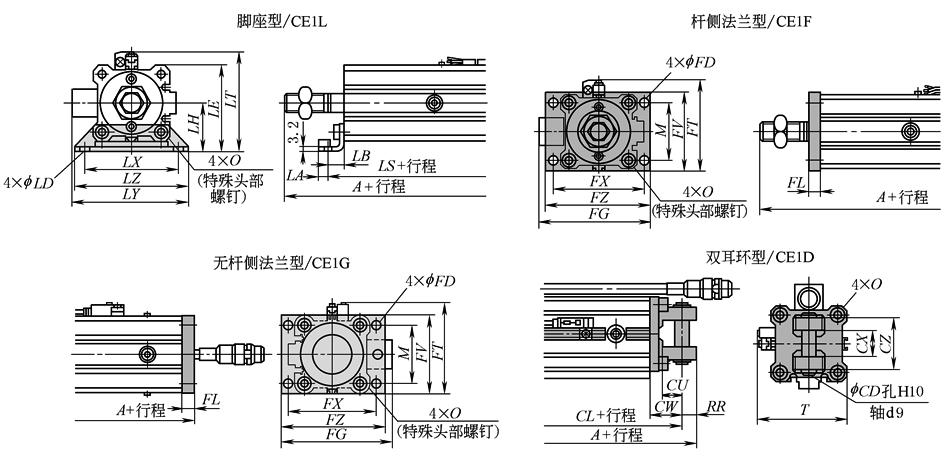

脚座型

法兰型

无杆侧

法兰

双耳环型

A

LA

LB

LD

LE

LH

LS

LT

LX

LY

LZ

FD

FG

FL

FT

FV

FX

FZ

M

A

A

CD

CL

CU

CW

CX

CZ

RR

T

32

148

5.8

11.2

6.6

52.5

30

112.4

65

57

72.5

71

5.5

69.5

8

59

48

56

65

34

139

161

10

151

14

20

18

36

10

57.5

40

195.2

7

11.2

6.6

59

33

158.4

71.5

64

79.5

78

5.5

76.5

8

65.5

54

62

72

40

185

209

10

199

14

22

18

36

10

64.5

50

215.7

8

14.7

9

71

39

173.4

83.5

79

94

95

6.6

91

9

78

67

76

89

50

202

235

14

221

20

28

22

44

14

76.5

63

219.2

9

16.2

11

84.5

46

177.4

97

95

109.5

113

9

107

9

91

80

92

108

60

203

238

14

224

20

30

22

44

14

89.5
