技术参数

SMC倍力气缸有活塞杆可回转MGZR型和活塞杆抗回转MGZ两种型式，对于活塞杆抗回转MGZ倍力气缸内置抗扭转的滑动键机构，可直接安装负载，与配用导向装置的气动驱动器相比，它所占的径向空间(气缸断面面积空间)约减小40%，当被用于提升作业时，伸出端的输出力是返回端输出力两倍多。该气缸在水平安装及伸出端向下安装使用时，气缸无杆侧应使用双用型速度控制阀，以免活塞杆急速伸出造成危害，但进气节流不易过小，以避免伸出时间过长。MGZ系列倍力气缸有带端锁型倍力气缸

技术参数

缸径/mm

20

25

32

40

50

63

80

动作方式

单杆双作用

使用流体

空气

最低使用压力/MPa

标准行程：0.08；长行程：0.12

最高使用压力/MPa

1.0

环境及流体温度

不带磁性开关-10~70℃；带磁性开关-10~50℃

给油

不给油

使用活塞速度/mm·s^-1

伸出：50~700；缩回50~450(f 20~25mm时为50~350)

行程长度允差/mm

缓冲

热缓冲

接管口径

M5×0.8

¹/8

¼

³/8

缸径、行程

缸径/mm

标准行程

/mm

长行程/mm

磁性开关型号

缸径/mm

磁性开关型号

磁性开关

衬垫型号

20、25

75、100、125、150、175、200、250、300

350、400、450、

500、600、700、

800

20、25、

32

A93(V)、

A96(V)、

M9N(V)、

M9B(V)、

M9P(V)

BMY3-016

32、40、

50、63、

80

350、400、450、

500、600、700、

800、900、1000

40、50、

63、80

Z73，Z76，

Y7BA，Y59A，

Y59B，Y69A，

Y69B

BMP1-032

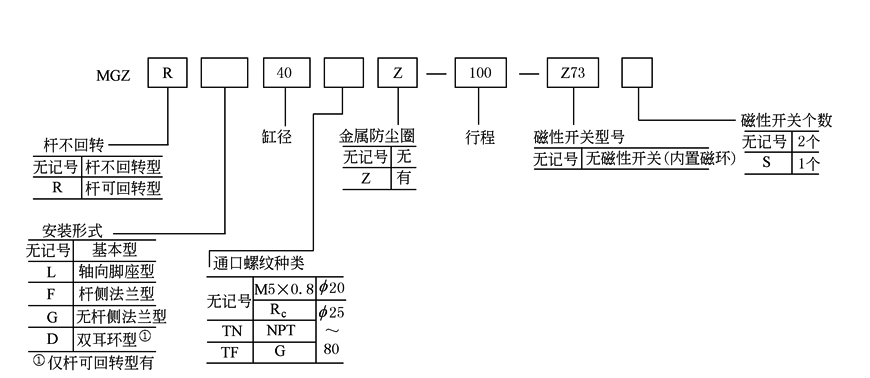

型号意义：
