工作原理

CE1系列行程可读出气缸(SMC)行程可读出气缸是当活塞运动速度为70~500mm/s时，仍能读出其气缸活塞杆实际行走的距离，它的分辨率为0.1mm/脉冲，精度为±0.2mm

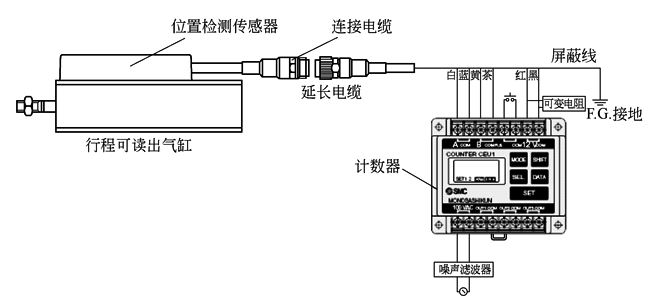

行程可读出气缸由气缸、位置检测传感器、计数器及电缆组成，如图所示。气缸的活塞杆为不可旋转式，因杆上装有磁尺。缸体上装有位置检测传感器，位置检测传感器相对0.1mm移动发一个脉冲信号，计数器的计数速度要比活塞速度快。当活塞速度达500mm/s时，位置检测传感器在活塞移动0.1mm时，通过电缆传输给计数器，计数器的计数速度必须大于5000Hz，为此还对位置检测传感器与计数器的传送距离规定不得大于23m。为了防止受到干扰信号，传感器周围不得有强磁场，外磁场的磁通量密度应在145×10^-4T以下，传感器用电缆线与其他动力线应分开配线。行程可读出气缸可用于检测零件的尺寸，判别合格产品，判别工件放置的方向，检查加工孔的深度和加工质量，检测提升机的位置等
