工作原理

M/46900/IA、M/46900/M双倍行程无杆气缸是Norgren的专利气缸。该气缸的结构有上、下两个滑块，其双倍行程是指气缸工作时两个滑块之间产生的相对距离。无杆气缸缸体外表面装有同步齿形带，该同步齿形带穿过上、下两滑块，并

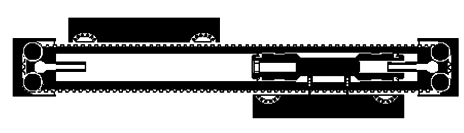

与其啮合联动，如图所示。以M/46900/IA型式为例，即下滑块固定时(此时缸内活塞也处于固定位置)，如在活塞右边通入压缩空气，此时，除了气缸缸体向右移动全部行程，同时上滑块在同步齿形带的带动下也沿着右方向再移动缸体移动的同等距离，由此双倍行程气缸获得了双倍行程

图
