消声器 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
一、概述 在气动系统中，气缸排气经换向阀的排气口排向大气，由于阀内的气路通道弯曲且狭窄，排气时余压较高，排气速度以近声速的流速从排气口排出，空气急剧膨胀后使气体产生振动，声音刺耳，噪声的大小与驱动器速度有关，驱动器速度越快，噪声也就越大 噪声的大小用分贝(dB)度量，在距排气口处一米距离测得。按国际标准规定，八小时工作时人允许承受的最高噪声为90dB，四小时工作时人允许承受的最高噪声可为93dB，两小时工作时人允许承受的最高噪声可为96dB，一小时工作时人允许承受的最高噪声可为99dB，最高极限为115dB(减半时间可允许提高3dB)。噪声危害人体健康。消声器见图1和图2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
图1 |
图2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
二、消声器的消声原理 消声器消声有几种方法，一种是让压缩空气流经微小颗粒制造吸声材料，气流摩擦产生热量，则使部分气体的压力能转成热能，从而减少排气压力能，减少噪声。通常电磁阀的消声器可减少25dB左右。另一种是让压缩空气在消声器内的大直径(容积)里扩散，让排出气压扩散降压，并在其内部碰撞、反射、扩散，以减弱排出压缩空气的速度和强度，最后通过小颗粒制造吸声材料排入大气，集中过滤消声器大多属此种方式 如噪声还是太高可用足够大的排气管接入远离的集中排气处或室外 三、消声器分类 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
金属、塑料、压铸金属及不锈钢消声器 |
连接 螺纹 |
公制螺纹 |
M3、M5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
英制螺纹 |
G1/8、G¼、G3/8、G½、G¾、G1或R1/8、R¼、R3/8、R½、R¾、R1、R1¼、R1½、R2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
主要技 术参数 (以压 铸金属 消声器 为例) |
mm
通常通径越小，噪声分贝越小，反之亦然 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
集中过滤消声器 |
工作 过程 |
用于净化从气动控制系统中排出的气体。排出的压缩空气经过一个精细过滤器(分离效果大于99.99%)，所有冷凝物(油和其他的污染物)都聚集在过滤消声器底部，通过排水阀放出。同时，排气的噪声大大降低 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

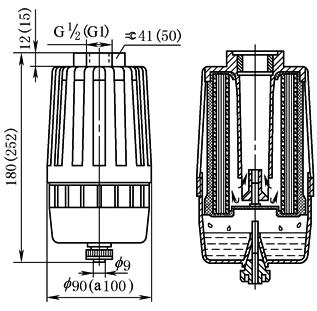

主要技 术参数 及结构 |
①在进口压力为6bar时，出口接大气时的流量 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
适用 范围 |
适用于对车间空气环境要求高的场合，如橡胶车间(空气不宜有油分子)、食品车间及清洁车间等 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
四、消声器选用注意事项 ① 当选用塑料消声器时，注意周围环境(不会被碰撞、敲击)，安装拧紧力不宜过大，不宜在有机溶剂场合下使用 ② 有些使用者嫌气缸速度太慢而拆除消声器是不允许的。这种操作不仅大幅度增加噪声，而且使得阀换向时从排气口吸入空气中的灰尘、杂质 ③ 消声器是气动系统与大气的交汇处，系统中的油分子与大气中的尘埃会使消声器的孔眼堵塞，需清洗(注意不要采用煤油或有机溶剂) ④ 消声器排气时受热膨胀，会使空气中的水分在消声器上结冰，也需定期清洁 ⑤ 对于集中过滤消声器，必须定时定期更换滤芯 ⑥ 对于抗静电场合，应采用金属型消声器(包括滤芯应为铜烧结或不锈钢烧结)接地使用 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
