多管对接式接头

分类

结  构  图

特   征

圆盘形多

管接头

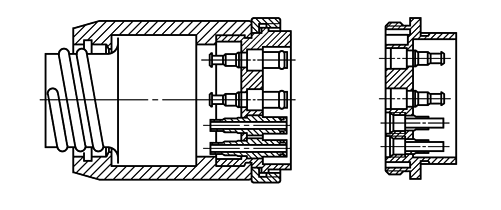

圆盘形多管接头：外壳由两个半圆环组成，可拆开，便于安装弹簧管。弹性管套可保护壳免受损伤。单个插头和插座分别标有编号，多管接头上的凹凸槽可防止不正确地插入，多管接头通过保持环卡紧。它的最多连接接头范围分别为5、7、8、12、16、22、32。外壳材料为塑料，插头为黄铜。接头型式为倒钩式接头(插内径为f 2、f 3、f 4、f 6的气管)及快插接头(插外径为f 4、f 6的气管)

长方形

多管接头

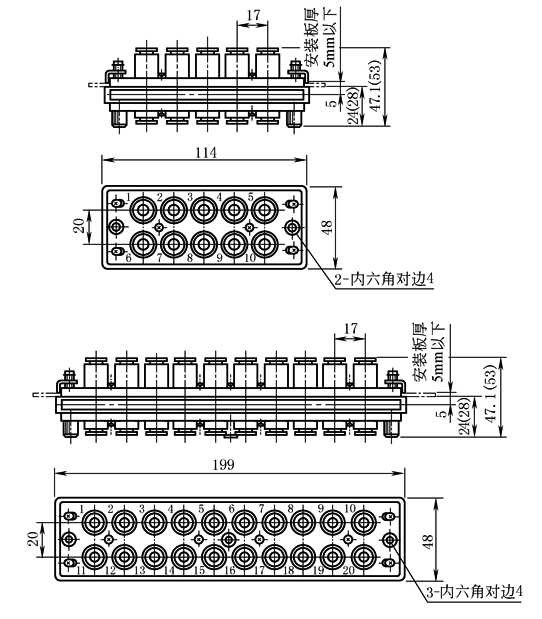

长方形多管接头：是预制的快插接头，可作为控制箱隔板式的输出口。最多连接接头范围为10~20。接头型式为倒钩式接头(插内径为f 2、f 3、f 4、f 6的气管)及快插接头(插外径为f 4、f 6的气管)
