ISE30/ZSE30系列高精度数字压力开关(SMC公司) |
|||||
|

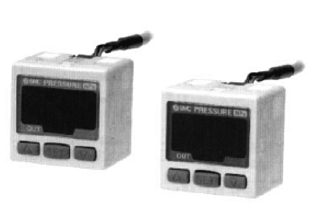

外形及 特点 |
|
①数字用2色显示，可根据使用用途自由设定 ②安装更省空间(与ISE4E相比较) ③显示值有微调功能 |
|||
|
技术 参数 |
系列 |
ISE30 |
ZSE30 |
||
|
额定压力范围 |
0~1MPa |
-100~100kPa |
|||
|
设定压力范围 |
-0.1~1MPa |
-101~101kPa |
|||
|
使用流体 |
空气、惰性气体、不燃性气体 |
||||
|
电源电压 |
(12~24VDC)±10%，脉动10%以下(带逆接保护) |
||||
|
消耗电流 |
45mA以下(但电流输出时在70mA以下) |
||||
|
开 关 输 出 |
形式 |
NPN或PNP集电极开路1个输出 |
|||
|
最大负载电流 |
80mA |
||||
|
最大施加电压 |
30V(NPN输出时) |
||||
|
残留电压 |
1V以下(负载电流80mA时) |
||||
|
响应时间 |
2.5ms以下(带振荡防止机能时，可选择20ms、160ms、640ms、1280ms) |
||||
|
短路保护 |
有 |
||||
|
重复精度 |
±0.2%满刻度，±1个单位以下 |
±0.2%满刻度，±2个单位以下 |
|||
|
模拟输出 |
电压输出 |
输出电压：1~5V，±2.5%满刻度以下(在额定压力范围) 直线度：±1%满刻度以下；输出阻抗：约1kΩ |
|||
|
电流输出 |
输出电流：4~20mA，±2.5%满刻度以下(在额定压力范围)；直线度：±1%满刻度以下；最大负载阻抗：电源电压12V时为300Ω，24V时为600Ω，最小负载阻抗5Ω |
||||
|
迟滞 |
迟滞型 |
可变 |
|||
|
上下限比较型 |
|||||
|
显示方式 |
3位数，7段显示，2色显示(红/绿)，采样周期：5次/秒 |
||||
|
显示精度 |
±2%满刻度，±1个单位(25℃) |
±2%满刻度，±2个单位(25℃) |
|||
|
动作指示灯 |
ON时灯亮(绿色) |
||||
|
温度特性 |
±2%满刻度以下(25℃时) |
||||
|
保护构造 |
IP40 |
||||
|
环境温度范围 |
动作时：0~50℃，保存时：-10~60℃(但未结冰或霜) |
||||
|
环境湿度范围 |
动作及保存时：35%~85%相对湿度(但未结霜) |
||||
|
耐电压 |
充电部与壳体间1000VAC，1分钟 |
||||
|
绝缘阻抗 |
充电部与壳体间50MΩ以上(500VDC高阻表) |
||||
|
耐振动 |
10~150Hz总振幅1.5mm，X、Y、Z方向各2小时 |
||||
|
耐冲击 |
100m/s2，X、Y、Z方向各3次 |
||||
|
接管口径 |
01规格：R，M5×0.8；T1规格：NPT，M5×0.8 |
||||
|
|
|||||
|

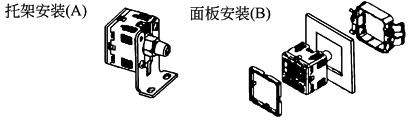

配件 (可选 项) |
|
||||
|

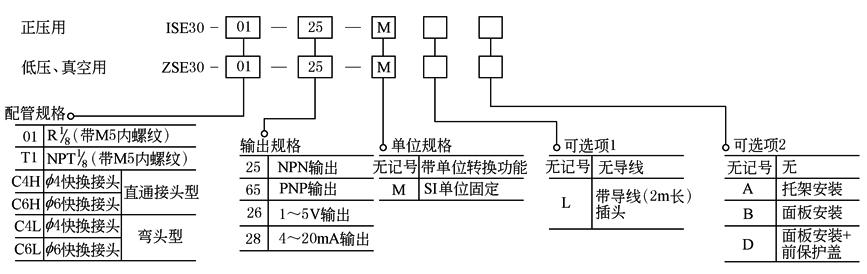

型号 表示 方法 |
|
||||
|

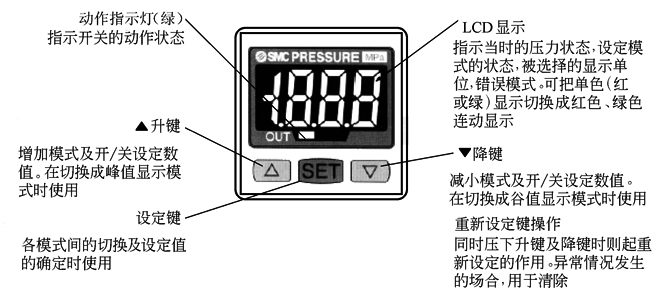

面板 示意 |
|
||||
|

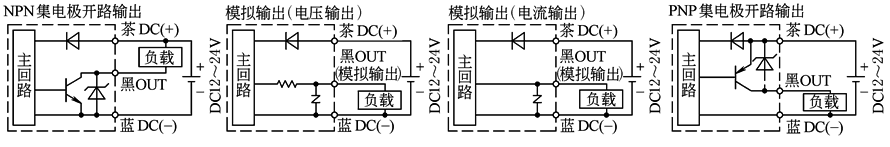

回路 及连接 |
|
||||
|
外形及安装尺寸 |

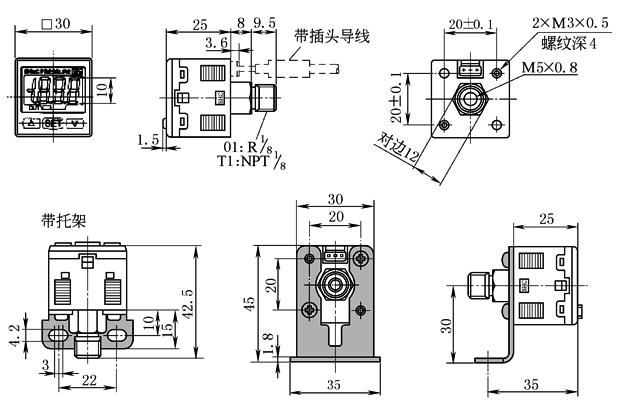

外形尺寸 |
|
|||
|

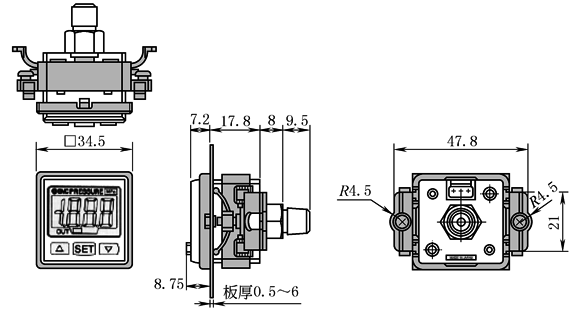

面板安装尺寸 |
|
||||
|

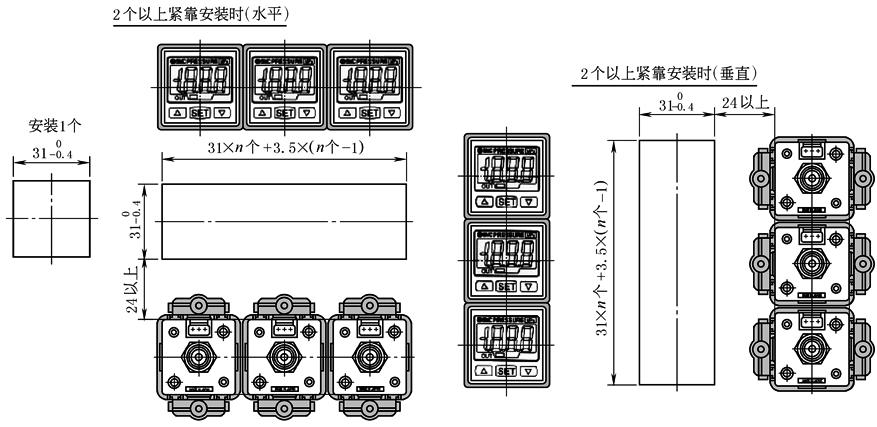

面板开孔尺寸 |
|
||||
