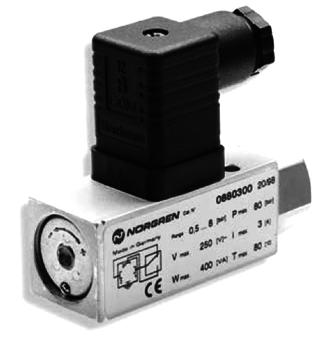

18D型机械式气动压力开关(Norgren)

外形、原理及

特点

18D气动压力开关G¼，¼NPT法兰

特点：

① 镀金接头

② 长寿命

③ 抗振15g

④ 符合UL和CSA规范微动开关

⑤ 可直接与Excelon空气处理器装置相连接

技术参数

介质

中性气体和液体

介质温度

-10~80℃

开关频率

100次/min

类型

膜片式

开关元件最高温度

80℃

保护等级

IP65

安装方式

可选

重复性

±3%，真空为±4%

质量

0.2kg

工作压力

-1~30bar

电气接头

DIN43650或M12×1

材料

壳体

铝

介质黏度

最大可达1000mm²/s

开关类型

微动开关

密封件

丁腈橡胶，氟橡胶

O形圈

NBR

DIN 43 650

接头参数

规格

类型

压力范围/bar

切换压差/bar

型号

图号

G¼

内螺纹

-1~1

0.25~0.35

0880110

a

G¼

内螺纹

-1~0

0.15~0.18

0880100

a

¼NPT

内螺纹

-1~0

0.15~0.18

0880120

a

G¼

内螺纹

-1~0

0.15~0.18

0880126

a

—

法兰

-1~0

0.15~0.18

0881100#

c

G¼

内螺纹

0.2~2

0.15~0.27

0880200

a

¼NPT

内螺纹

0.2~2

0.15~0.27

0880220

a

G¼

内螺纹

0.2~4

0.15~0.27

0880226

a

—

法兰

0.2~2

0.15~0.27

0881200#

c

G¼

内螺纹

0.5~8

0.25~0.65

0880300

b

¼NPT

内螺纹

0.5~8

0.25~0.65

0880320

b

G¼

内螺纹

0.5~8

0.25~0.65

0880326

b

—

法兰

0.5~8

0.25~0.65

0881300#

c

G¼

内螺纹

1~16

0.30~0.90

0880400

b

¼NPT

内螺纹

1~16

0.30~0.90

0880420

b

G¼

内螺纹

1~16

0.30~0.90

0880426

b

—

法兰

1~16

0.30~0.90

0881400#

c

G¼

内螺纹

1~30

1.00~5.00

0880600

b

¼NPT

内螺纹

1~30

1.00~5.00

0880620

b

注：最大值，绝无影响喷漆应用的物质

M12×1

电气接头参数

规格

类型

压力范围/bar

切换压差/bar

型号

图号

G¼

内螺纹

-1~0

0.15~0.18

0880160

d

G¼

内螺纹

0.2~2

0.15~0.27

0880260

d

G¼

内螺纹

0.5~8

0.25~0.65

0880360

d

G¼

内螺纹

1~16

0.30~0.90

0880460

d

G¼

内螺纹

1~30

1.00~5.00

0880660

d

—

法兰

-1~0

0.15~0.18

0881160

e

—

法兰

0.2~2

0.15~0.27

0881260

e

—

法兰

0.5~8

0.25~0.65

0881360

e

—

法兰

1~16

0.30~0.90

0881460

e

流体应用

规格

类型

压力范围/bar

切换压差/bar

型号

图号

G¼

内螺纹

0.2~2

0.15~0.18

0880219

a

¼NPT

内螺纹

0.2~2

0.15~0.27

0880240

a

G¼

内螺纹

0.5~8

0.25~0.65

0880323

b

¼NPT

内螺纹

0.5~8

0.25~0.65

0880340

b

负载等级

负载等级

电流类型

负载类型

当在U(V)下最大持续电流/A

触头寿命

30

48

60

125

250

标准(例如

压缩机、电磁铁)

AC

限性负载

12

5

5

5

5

5

开关次数＞107

AC

感性负载

12

3

3

3

3

3

cosφ≈0.7

DC

限性负载

12

5

1.2

0.8

0.4

—

DC

感性负载

12

3

0.5

0.35

0.05

—

L/R＝10ms

低(例如压缩机、

电磁铁)

AC

限性负载

5

0.34

0.2

0.17

0.08

0.04

开关次数＞107

DC

感性负载

L/R＝10ms

5

0.1

0.01

—

—

—

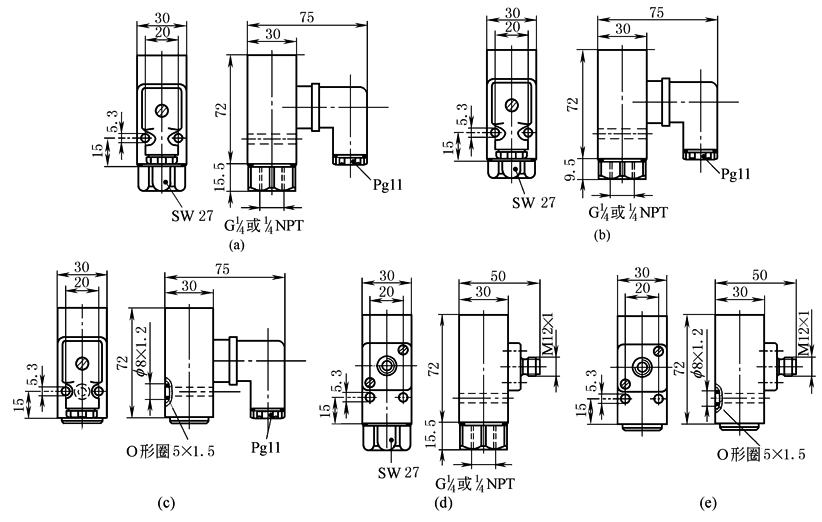

外形、

安装尺寸

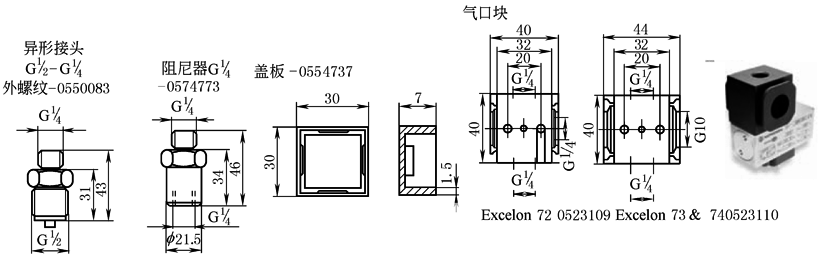

附件

说明

型号

说明

型号

M12×1，不带电缆

0523055

M12×1，90°不带电缆

0523056

M12×1，4芯2m电缆

0523057

M12×1，90°4芯2m电缆

0523058

M12×1，4芯5m电缆

0523052

M12×1，90°4芯5m电缆

0523053
