SFE系列流量传感器(Festo)

SFE系列的流量传感器可单向、双向检测流量，检测流量范围为0.05~50L/min，输出为开关量或模拟量输出，带数字显示功能。该流量传感器有三种供货状态，一种是带数字显示功能的传感器SFE3，另一种是不带数字显示功能的传感器SFET，还有一种是独立数字显示装置SFEV。Festo公司SFE系列流量传感器样本介绍如下表所示

特征

① 开关输出2×PNP或2×NPN以及模拟量输出1~5V

② 开关功能可自由编程

③ 3½个字符数字式显示

④ 派生型适用于真空状态

性

能

范

围

流

量

传

感

器

工作压力

/bar

流量测量范围

/L·min^-1

气接口

安装型式

电输出

数字量

模拟量

流量传感器SFE3，带有集成数字量显示

-0.7~+7

0.05~0.5，0.1~1，0.5~5，1~10，5~50

内螺纹G¹/8

快插接头，用于外径为6mm的气管

通过安装通孔

通过安装支架

2×PNP

2×NPN

1~5V

流量传送器SFET-F，单向

-0.7~+7

0.05~0.5，0.1~1，0.5~5，1~10，5~50

内螺纹G¹/8

快插接头，用于外径为6mm的气管

通过安装通孔

通过安装支架

2×PNP

2×NPN

1~5V

流量传送器SFET-R，双向

-0.9~+2

-0.05~+0.05，-0.1~+0.1，-0.5~+0.5，-1~+1，-5~+5，-10~+10

快插接头，用于外径为4mm的气管

通过安装通孔

通过安装支架

2×PNP

2×NPN

1~5V

流

量

显

示

器

显示范围

/L·min^-1

电接口

安装型式

电输出

数字量

模拟量

用于流量

传送器

SFET-F

0.05~0.5，0.1~1，0.5~5，1~10，5~50

电缆

通过安装支架

前端面板式安装

2×PNP

2×NPN

1~5V

用于流量

传送器

SFET-R

-0.05~+0.05，-0.1~+0.1，

-0.5~+0.5，-1~+1，

-5~+5，-10~+10

电缆

通过安装支架

前端面板式安装

2×PNP

2×NPN

1~5V

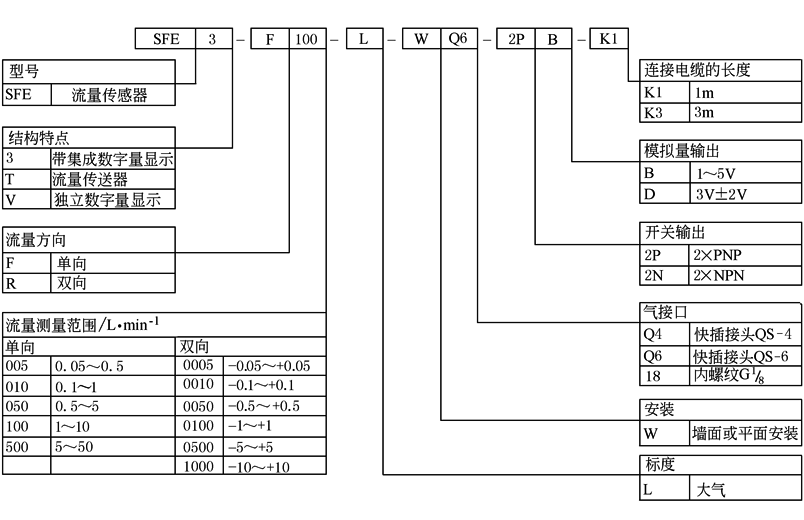

型号表

示方法

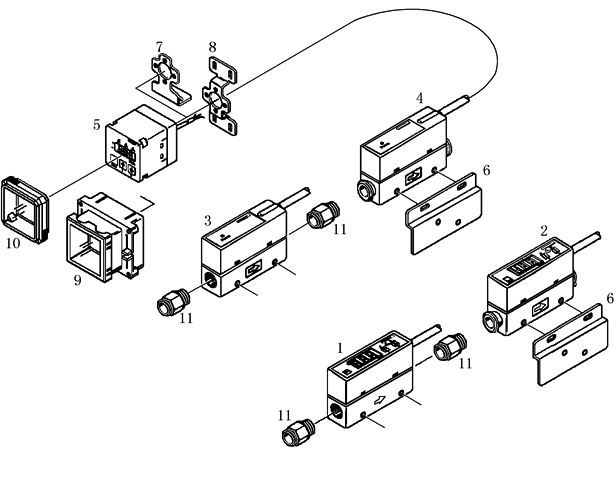

外

围

设

备

简图

附

件

1

流量传感器SFE3-…-W18，带内螺纹

7

安装支架SFEV-BW1

2

流量传感器SFE3-…-WQ，带QS快插接头

8

安装支架SFEV-WH1

3

流量传感器SFET-…-W18，带内螺纹

9

前端面板安装组件SFEV-FH1

4

流量传感器SFET-…-WQ，带QS快插接头

10

保护盖SFEV-SH1

5

数字量显示SFEV，用于流量传送器

11

快插接头QS-¹/8

6

安装支架SFEZ-BW1

订

货

数

据

订货数据-附件

订货数据-快插接头

外形图

说明

订货号

型号

外形图

气管外径/mm

订货号

型号

安装支架

538562

SFEZ-BW1

保护盖

538566

SFEV-SH1

538563

SFEV-BW1

538564

SFEV-WH1

前端面板

安装组件

538565

SFEV-FH1

4

186095

QS-G¹/8-4

6

186096

QS-G¹/8-6

8

186098

QS-G¹/8-8

技

术

参

数

及

订

货

数

据

带

有

集

成

数

字

量

显

示

技

术

参

数

流量测量范围/L·min^-1

0.05~0.5

0.1~1

0.5~5

1~10

5~50

气接口

QS-6

内螺纹G¹/8

显示形式

3½-字母数字字符

精度/%FS^①

8

5

电参数

开关输出

2×PNP

2×NPN

模拟量输出/V

1~5

开关元件功能

可切换

开关功能

可自由编程

工作电压范围/VDC

12~24

电接口

电缆

工作和环境条件

工作压力/bar

-0.7~+7

工作介质

过滤压缩空气，未润滑，过滤等级为0.01μm

环境温度/℃

0~50

CE标志(参见合格声明)

符合EUEMC规定

防护等级

IP40

材料

壳体

聚氨酯

聚氨酯，铝

电缆护套

聚氯乙烯

技

术

参

数

及

订

货

数

据

带有集成数据量显示

订货数据

派生型

工作压力

/bar

模拟量

输出/V

流量测量

范围

/L·min^-1

开关输出

2×PNP

2×NPN

订货号

型号

订货号

型号

-0.7~

+7

1~5

0.05~0.5

538519

SFE3-F005-L-WQ6-2PB-K1

538524

SFE3-F005-L-WQ6-2NB-K1

0.1~1

538520

SFE3-F010-L-WQ6-2PB-K1

538525

SFE3-F010-L-WQ6-2NB-K1

0.5~5

538521

SFE3-F050-L-WQ6-2PB-K1

538526

SFE3-F050-L-WQ6-2NB-K1

1~10

538522

SFE3-F100-L-WQ6-2PB-K1

538527

SFE3-F100-L-WQ6-2NB-K1

5~50

538523

SFE3-F500-L-W18-2PB-K1

538528

SFE3-F500-L-W18-2NB-K1

不

带

数

字

量

显

示

技术参数

电参数

模拟量输出/V

1~5

工作电压范围/VDC

12~24

电接口

电缆

工作和环境条件

工作介质

过滤压缩空气，未润滑，过滤等级为0.01μm

环境温度/℃

0~50

防护等级

IP40

技术参数(单向)

流量测量范围/L·min^-1

0.05~0.5

0.1~1

0.5~5

1~10

5~50

气接口

QS-6

内螺纹G¹/8

线性误差/%FS^①

8

5

工作压力/bar

-0.7~+7

CE标志

符合EU EMC规定

壳体

聚酰胺

聚酰胺，铝

电缆护套

聚氯乙烯

技术参数(双向)

流量测量范围/L·min^-1

-0.05~

+0.05

-0.1~

+0.1

-0.5~

+0.5

-1~+1

-5~+5

-10~+10

气接口

QS-4

线性误差FS^①/%

5

工作压力/bar

-0.7~+7

CE标志

符合EUEMC规定

壳体

聚酰胺

电缆护套

聚氯乙烯

订

货

数

据

派生型

工作压力

/bar

模拟量输出

/V

流量测量范围

/L·min^-1

订货号

型号

-0.7~+7

1~5

0.05~0.5

538529

SFET-F005-L-WQ6-B-K1

0.1~1

538530

SFET-F010-L-WQ6-B-K1

0.5~5

538531

SFET-F050-L-WQ6-B-K1

1~10

538532

SFET-F100-L-WQ6-B-K1

5~50

538533

SFET-F500-L-W18-B-K1

-0.9~+2

3±2

-0.05~+0.05

538534

SFET-R0005-L-WQ4-D-K3

-0.1~+0.1

538535

SFET-R0010-L-WQ4-D-K3

-0.5~+0.5

538536

SFET-R0050-L-WQ4-D-K3

-1~+1

538537

SFET-R0100-L-WQ4-D-K3

-5~+5

538538

SFET-R0500-L-WQ4-D-K3

-10~+10

538539

SFET-R1000-L-WQ4-D-K3

① %FS＝测量范围中最后数值(满刻度)。
