真空安全阀

工

作

原

理

真空安全阀由弹簧1、浮子2、过滤器3、保持螺钉4和壳体5组成。当真空安全阀内部产生真空，吸盘6和大气相通时，浮子2一方面受到大气正压的作用使浮子向上推，另一方面又受到真空发生器内部(负压的作用)克服浮子内部的弹簧力，确保浮子向上。此时，浮子上端面与壳体5内孔紧贴，气体只能通过浮子末端小孔流动，见图a。当吸盘全部吸住工件时，真空安全阀到吸盘所有的腔室均在一个真空度的状况下，浮子2上下压差相同，浮子在弹簧力的作用下，向下移动，密封通道被打开。此时，吸盘在工件上的真空被确立起来，见图b

真空安全阀安装在真空发生器与吸盘之间，见图c。如果在真空产生的期间内，一个吸盘没被吸住，如图a所示，真空发生器内部的通道没打开(仅有微量正压进入)。其他分支系统不受负压的影响

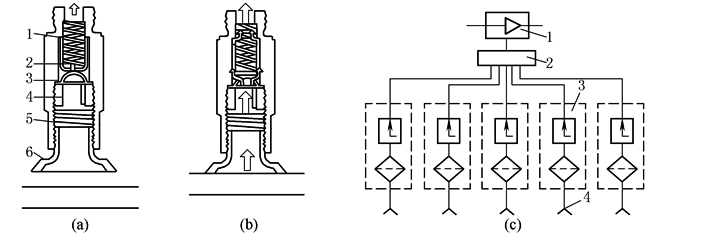

真空安全阀结构原理图

1—弹簧；2—浮子；3—过滤器；4—保持螺钉；

5—壳体；6—吸盘

多个真空吸盘的真空系统

1—真空发生器；2—分配器；3—真空安全阀；4—吸盘

应

用

带

单

向

阀

的

真

空

吸

盘

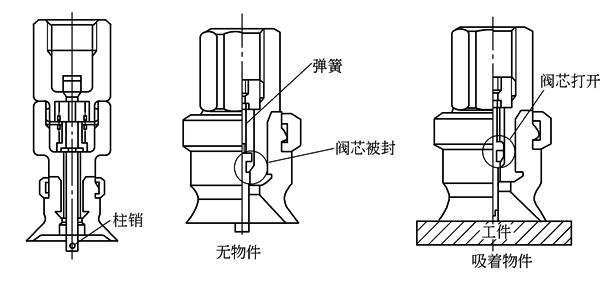

带单向阀的真空吸盘功能：接触工件表面时，吸盘内的单向阀柱销被往上推，单向阀通道被打开，管道内的真空导通

这类带单向阀的真空吸盘内，单向阀的弹簧力为1N。吸盘的直径为f 10、f 13、f 16

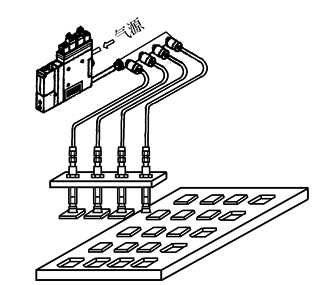

利用单个发生器同时吸住多个物体

一个真空发生器接着四个分支真空气路，每个气路均装有带单向阀的真空发生器，尽管一个吸盘没有吸住工件，并不影响真空发生器其他三个气路

允许吸着不规则尺寸的物体

当工件凹凸不平、处于不规则状态时，如有足够吸力，带单向阀的真空发生器仍能吸住工件
