真空减压阀

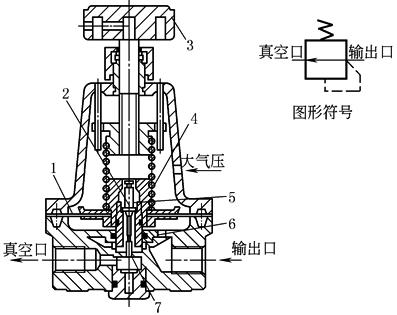

结构图、图形符号

工  作  原  理

1—膜片；2—给气阀；3—手轮；4—设定弹簧；

5—复位弹簧；6—反馈孔；7—给气口

真空减压阀是用来调节真空度的压力调节阀

真空减压阀的工作原理见左图，真空口接真空泵，输出口接负载用的真空罐。当真空泵工作后，真空口压力降低。顺时针旋转手轮，设定弹簧被拉伸，膜片上移，带动给气阀芯抬起，则给气口打开，输出口与真空口接通。输出真空压力通过反馈孔作用于膜片下腔。当膜片处于力平衡时，输出真空压力便达到一定值，且吸入一定流量。当输出真空压力上升时，膜片上移。阀的开度加大，则吸入流量增大。当输出压力接近大气压力时，吸入流量达最大值。反之，当吸入流量逐渐减小至零时，输出口真空压力逐渐下降，直至膜片下移，给气口被关闭，真空压力达最低值。手轮全松，复位弹簧推动给气阀，封住给气口，则输出口与大气相通
