HOERBIGE RPRE压电式比例阀

有电压控制型(型号：PRE-U)与电流控制型(型号：PRE-1)，三个压力范围

mm

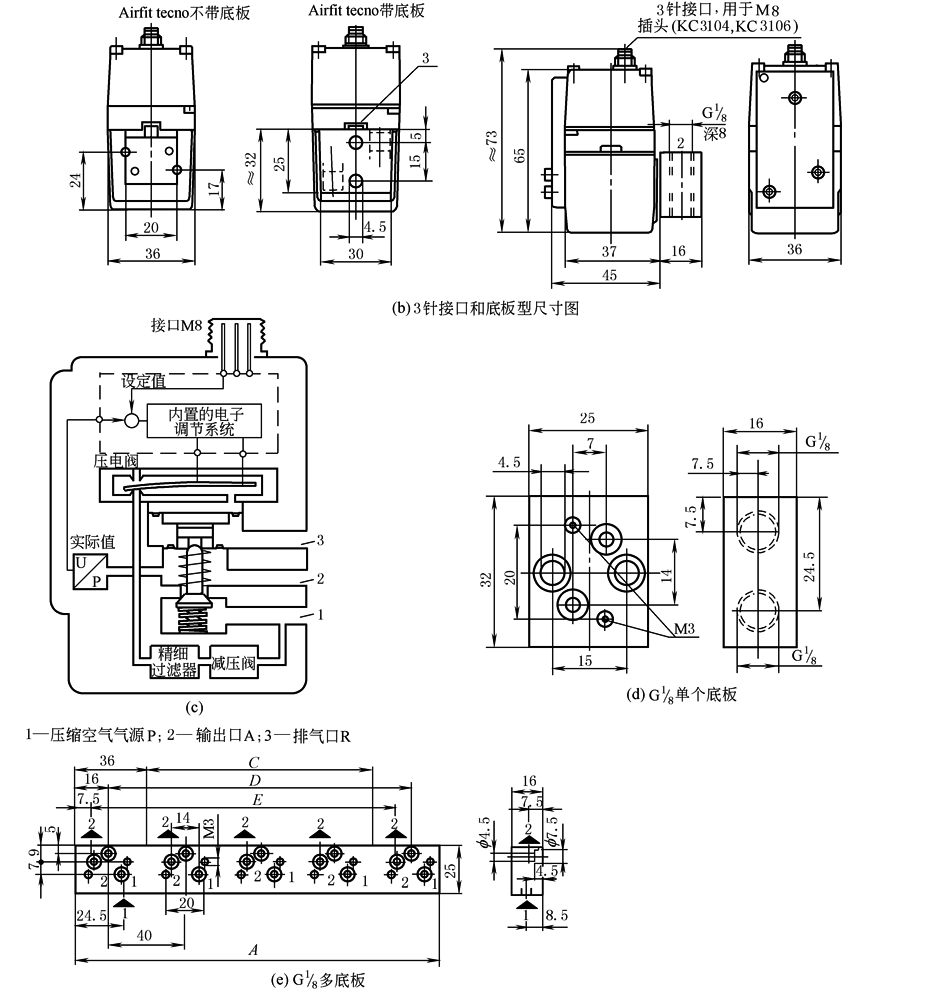

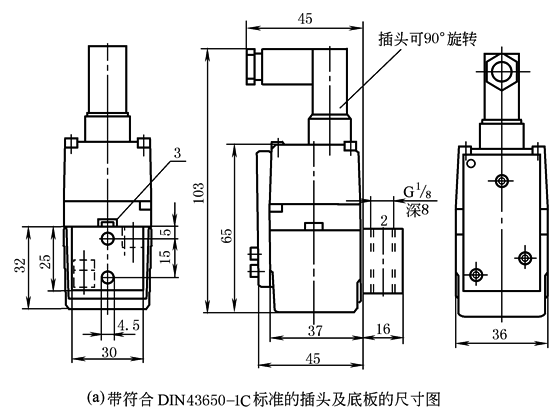

PRE压电式比例阀外形尺寸及工作原理图

G¹/8多底板

尺寸

阀的数量

尺寸/mm

质量/kg

A

C

D

E

2

72

0

40

40

0.07

3

112

40

80

80

0.11

4

152

80

120

120

0.15

5

192

120

160

160

0.19

6

232

160

200

200

0.23

工作原理

Tecno阀的驱动部件不是传统比例压力调节阀中的电磁系统，而是一个压电阀，一个基于喷嘴折流板原理、包裹着压电陶瓷的元件。压电阀采用压电效应(压电陶瓷元件在通电后会弯曲，详见表可动部件驱动机构(电-机械转换器)中压电晶体驱动式)。内置的电子控制系统将可变电压施加在元件上，使得弯曲程度产生变化，并因此对先导腔室内的膜片产生不断变化的压力。膜片的运动通过作用在弹簧上的柱塞被传送至阀的主要部件。在阀出口处产生的压力通过一个传感器与预设值进行比较，如有需要，可通过电子控制系统进行修正

PRE压电式比例阀主要技术参数

结构

三通比例压力调节阀，带PIEZO压电先导控制，有气动和电子反馈

额定流量/L·min^-1

200

对电源故障的反应

2口把气压降至0

最大流量/L·min^-1

350

安装方式

法兰

重复精度

＜0.5%

气口尺寸

NW2.5(不带底板)；G¹/8(带底板)

迟滞

＜0.5%

安装位置

任意

响应

＜0.5%

质量/kg

0.160(不带底板)；0.215(带底板)

线性度

＜1%

空气流动方向

进气：1口到2口；出气：2口到3口

耗气量/L·min^-1

≤0.6

介质和环境温度

0~50℃

接口

3针M8或符合DIN43650-1C标准

介质

过滤、干燥的压缩空气，润滑或未润滑

电磁兼容性(EMC)

为了与规范相吻合，必须使用屏蔽的连接电缆

过滤等级

30μm；建议5μm

材料

外壳：阳极氧化铝；塑料

内部零件：铝，黄铜，塑料

密封圈：NBR

输出电压/V

0~1.25(2口最高电压为6.25)

进气压力范围/bar

1.5~10

最大输出电流/mA

1

出气压力范围/bar

0~8

输出电阻/Ω

100Ω

PRE压电式比例阀主要技术参数

电压控制型(型号：PRE-U)电子部分特性

额定电压/VDC

24±10%

额定功耗/W

0.4

最大余纹波

10%

耗电量/mA

15mA

输入设定值

0~10V

输入设定值0~8bar时，临界值对应关系：0bar0V，8bar8V

输入设定值0~2bar时，临界值对应关系：0bar0V，2bar10V

输入设定值0~0.2bar时，临界值对应关系：0bar0V，0.2bar10V

输入电阻/kΩ

61.5

电流控制型(型号：PRE-l)电子部分特性

供电/mA

4

设定电流/mA

4~20

进气口最大电压

12.5V

输入设定值0~8bar时，临界值对应关系：0bar4mA，8bar20mA

输入设定值0~2bar时，临界值对应关系：0bar4mA，2bar20mA

输入设定值0~0.2bar时，临界值对应关系：0bar4mA，0.2bar20mA

输入电阻/Ω

≤550

切换时间/ms

7
