SMC ITV1000/2000/3000先导式电气比例阀(PWM型)

ITV先导式电气比例阀是输出压力随电气信号成比例变化的电气比例阀，其实质是PWM(PulseWidthModulation)脉冲宽度调制的比例压力阀，它采用脉宽调制技术将输入的模拟信号经脉冲调制器调制成具有一定频率和一定幅值的脉冲信号，脉冲信号放大后，控制两个二位二通电磁换向阀(或高速电磁换向阀)。电信号可采用电流型(DC：4~20mA、0~20mA)或电压型(DC：0~5V、0~10V)，最高供给压力为2bar、10bar，设定的压力范围有0.001~0.1MPa、0.001~0.5MPa、0.001~0.9MPa、-1~-100kPa，有两种监控输出方式(模拟量输出、开关量输出)可供选择，监控输出的模拟量输出和开关量输出只能选择一种参数模式，模拟量输出的电流型(4~20mA)和电压型(0~5V)也只能选择一种参数式。开关输出的PNP型和NPN型也只能选择一种型式

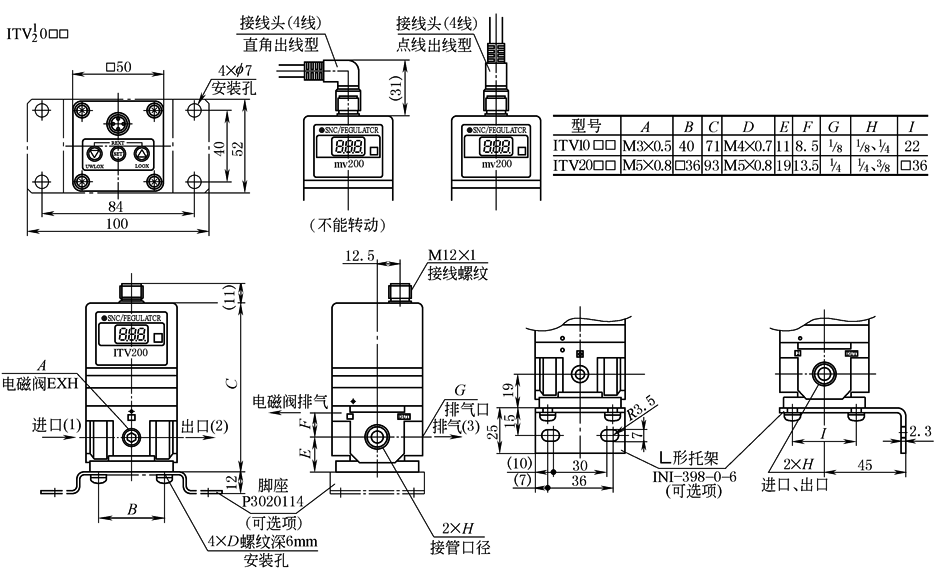

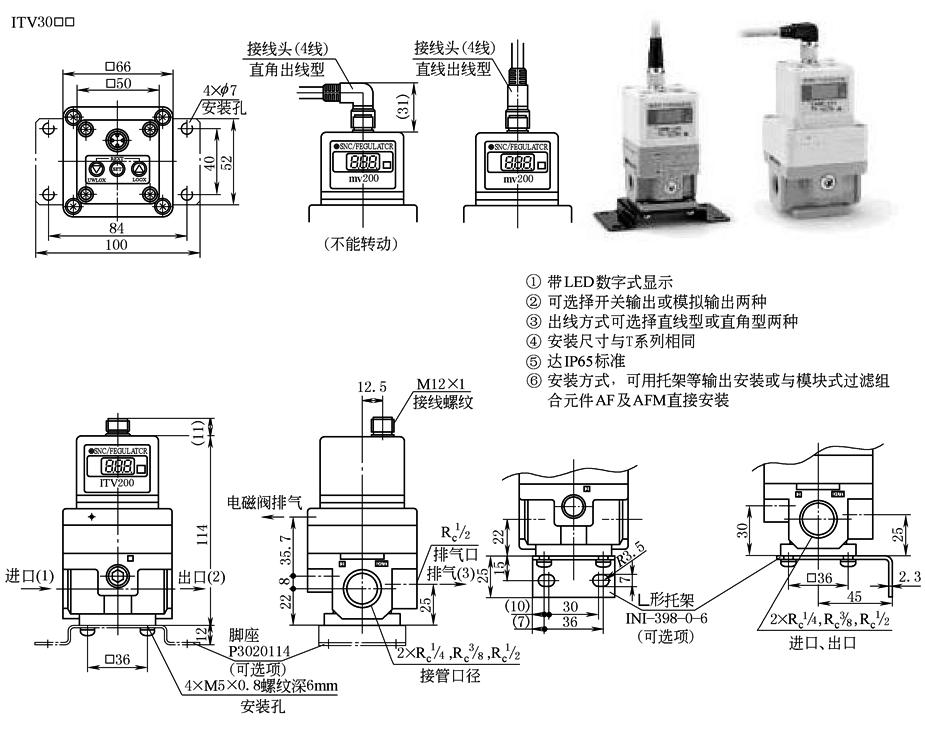

ITV先导式电气比例阀外形尺寸图

ITV 1000/2000/3000先导式电气比例阀工作原理

输入信号增大，供气用电磁阀1接通(ON)，排气用电磁阀2断开(OFF)。因此，供给压力通过供气用电磁阀作用于先导室3内，先导室内压力增大，作用于膜片4上

其结果是和膜片4联动的供气阀5被打开，供给压力的一部分就变成输出压力，这个输出压力通过压力传感器7反馈至控制回路。在这里，进行修正动作，直到输出压力与输入信号成比例，从而使输出压力总是与输入信号成比例变化

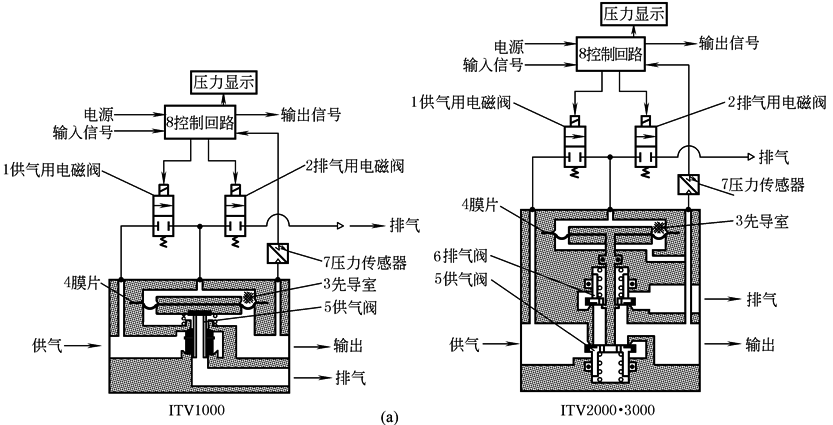

ITV先导式电气比例阀工作原理如图a所示，供气用二位三通电磁阀1和排气用二位三通电磁阀2分别充当先导腔室的压力递增或递减。当一个比例电信号输入到控制回路模块8时，通过控制回路模块内部电路的比较、放大后，输入给供气用二位三通电磁阀1电信号，供气用二位三通电磁阀1导通，压力进入先导腔室内膜片2，膜片2下压推动阀杆使供气阀5的阀座打开。输出口有压力输出，而此时排气阀6的阀座仍处于关闭状态。输出口的压力一方面输出到所需驱动器，另一方面通过通道反馈到压力传感器7，压力传感器得到压力信号转换成电信号反馈到控制回路模块8，与原来设定的目标值进行比较、修正，决定是让供气用二位三通电磁阀1继续增压，还是让排气用二位三通电磁阀2打开释放先导腔室压力，直到输出工作压力与输入电信号成线性比例关系

灵敏度≤0.2%FS，线性度≤±1%FS，迟滞≤0.5%FS，重复度≤±0.5%FS，IP65防护等级。在平衡状态时耗气为0，在不加压状态时，可进行零位调整和满位调整。有LED显示。有两种输出信号模式：模拟量和开关量

ITV先导式电气比例阀主要技术参数

型号

ITV101□

ITV103□

ITV105□

型号

ITV101

ITV103

ITV105

ITV201□

ITV203□

ITV205□

ITV201

ITV203

ITV205

ITV301□

ITV303□

ITV305□

ITV301

ITV303

ITV305

最低使用压力/MPa

设定压力-0.1

输出信

号(电信

号)

模拟输出

1~5VDC(负载阻抗，1kΩ或以上)

4~20mA(负载阻抗，250Ω或以下)

最高使用压力/MPa

0.2

1.0

压力调节范围/MPa

0.005~0.1

0.005~0.5

0.005~0.9

开关输出

NPN集电板开路，最高30V，30mA

PNP集电板开路，最高30mA

电源

电压

24VDC~10%12~15VDC

电流消

耗量

使用电压24VDC，0.12A或以下

使用电压12~15VDC，0.18A或以下

线性度

0.1%FS以内

迟滞现象

0.5%FS以内

输入

信号

电流式/mA

4~20，0~20

重复精度

±0.5%FS以内

电压式/VDC

0~5，0~10

敏感度

0.2%FS以内

预设输入

4点

温度/℃

±0.12%FS以内

输入

阻抗

电流式

250Ω或以下

输出

压力

精度

±3%FS

电压式/kΩ

约6.5

最小单位

0.01MPa

预设输入

/kΩ

约2.7

环境温度

0~50℃

保护级别

IP65标准

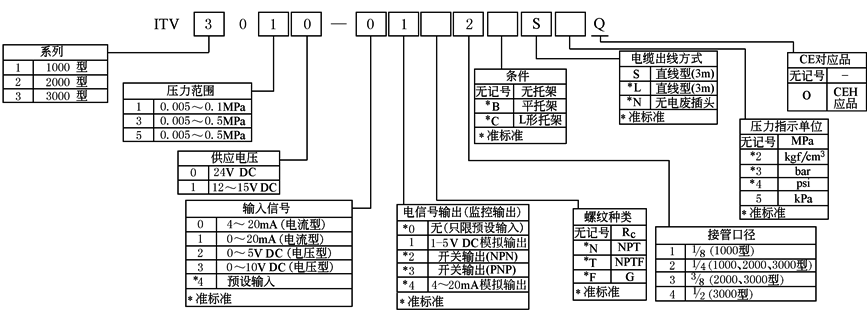

型号表示方法

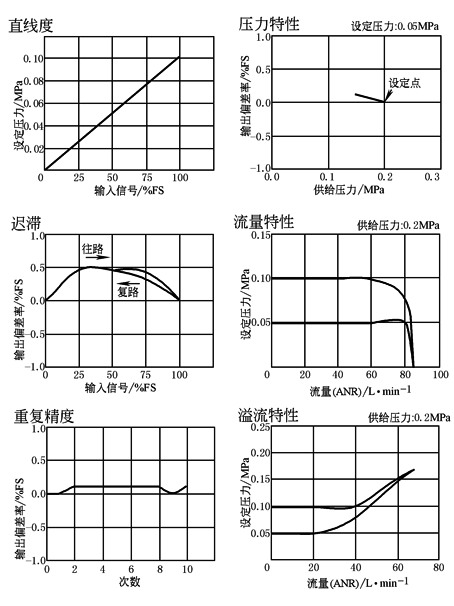

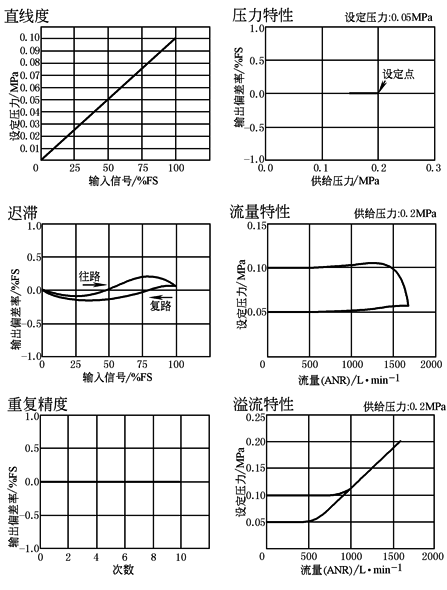

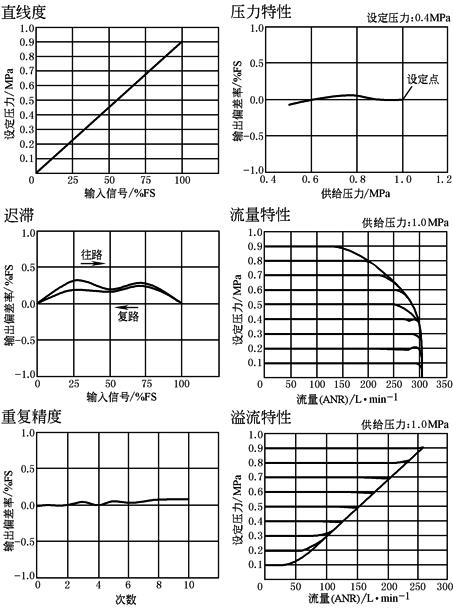

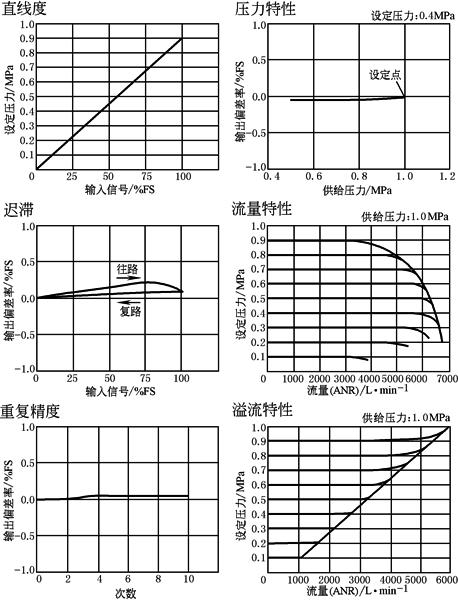

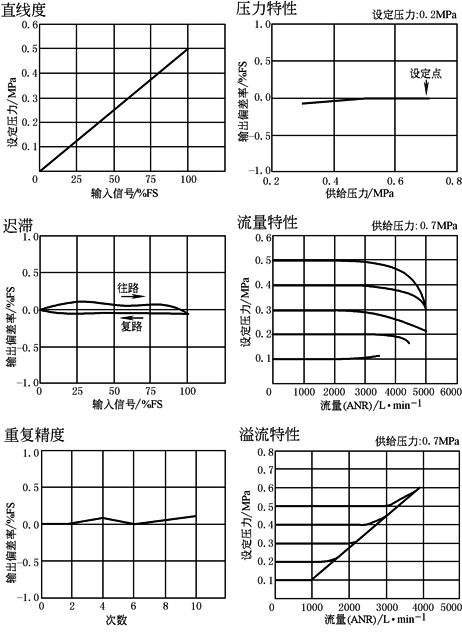

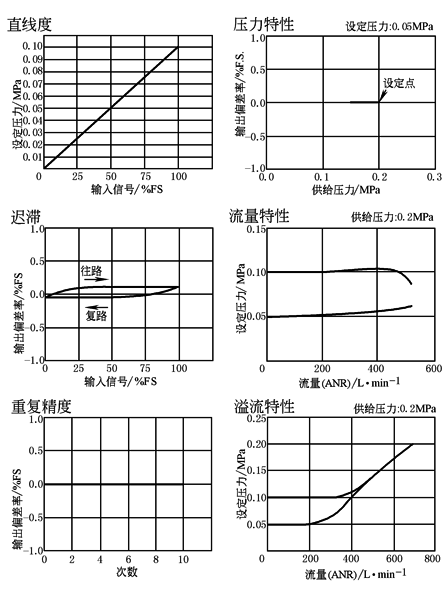

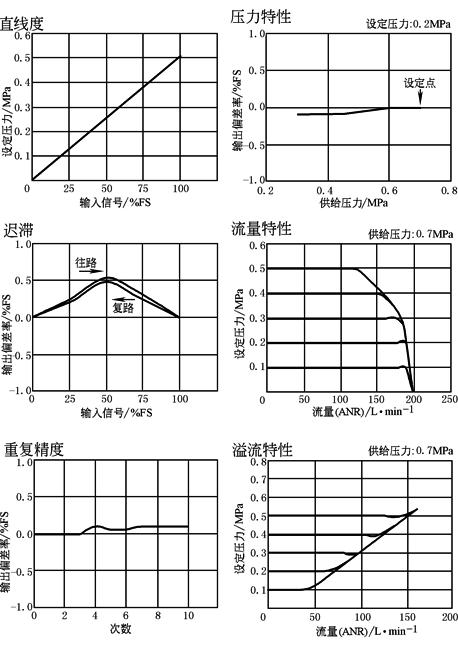

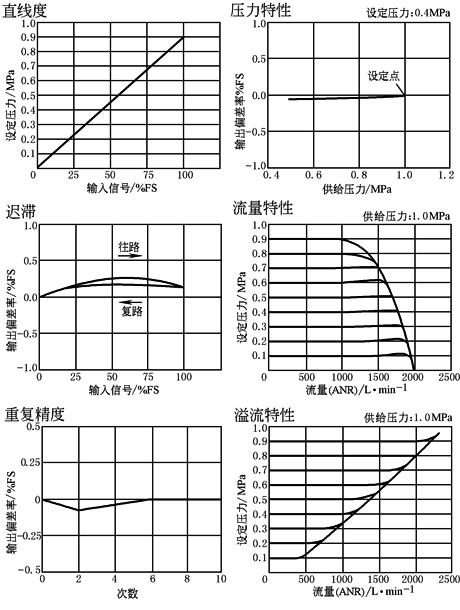

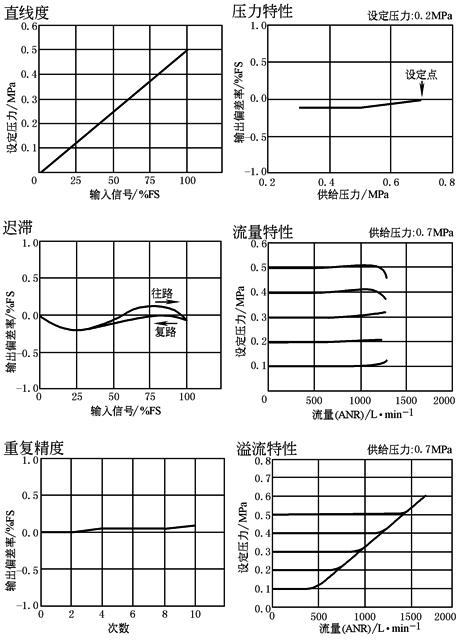

线性度、迟滞、重复精度、压力特性、流量特性、溢流特性

ITV101□系列

ITV201□系列

ITV 301□系列

ITV 203□系列

ITV 103□系列

ITV 303□系列

ITV 105□系列

ITV 305□系列

ITV 205□系列

电源：24VDC

12~15VDC

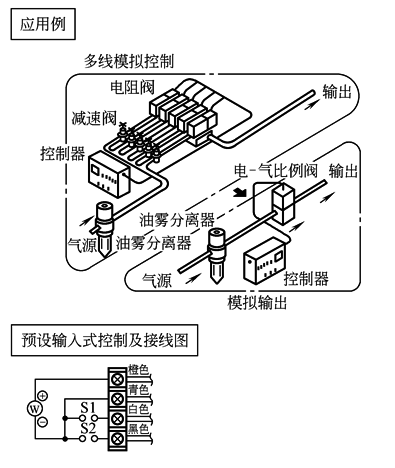

P1~P4预设输出压力的选择依靠S1和S2的开关组合决定

建议其中一个压力设定为0MPa，控制时比较安全
