SMC IT600压力比例阀(喷嘴挡板型) |
||||||||||||||
|
IT600系列电-气比例转换器用于将电信号依比例转换成空气压力，输出压力范围0.02~0.6MPa，响应快、流量大，电源连接部分单独隔离/耐压防爆构造、间距容易调整 |
||||||||||||||
|

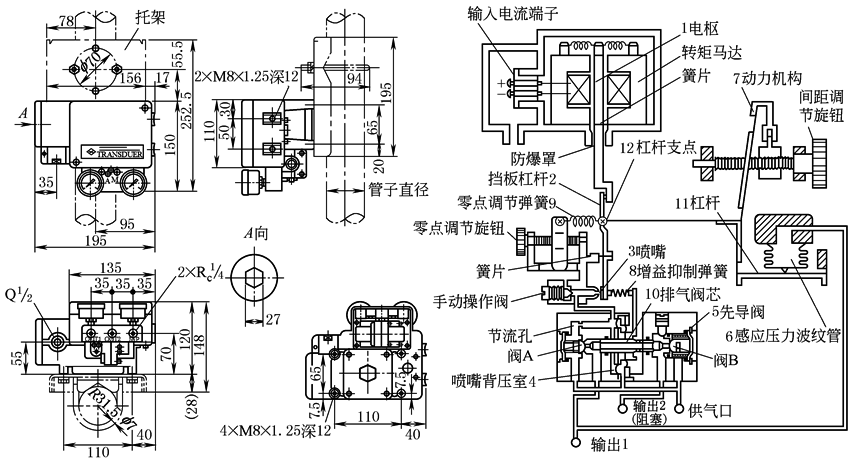

外形尺寸图、工作原理图 |
|
|||||||||||||
|

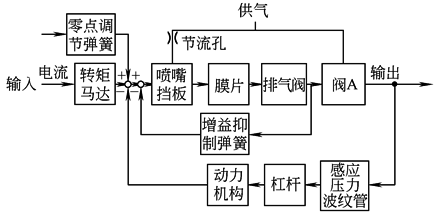

工作原理 |
|
当输入电流增加时，转矩马达内的电枢1会受到一个顺时针的转矩把挡板杠杆2推向左边，结果喷嘴3和挡板之间的空隙增大，因而在喷嘴背压室4内的压力降低，同时它也把先导阀5的排气阀芯10移到了左边，使得输出口1的输出压力增加，增加的输出压力则经过先导阀5内部的路径到达感应压力波纹管6，在波纹管内把压力转化成力，该力通过杠杆11作用在动力机构7上。由于这个力在杠杆支点12上会与由输入电流产生的力平衡，这样就会得到与输入电流成比例的输出空气压力。增益抑制弹簧8的作用就是立即把排气阀的运动反应给挡板杠杆，以促使循环稳定 若分别改变零点调节弹簧9的张力和动力机构7的角度，就可以对零点和间距作出调节 |
||||||||||||
|
主 要 技 术 参 数 |
型号 |
IT600(强压力用) |
IT601(高压力用) |
|
||||||||||
|
供应压力/MPa |
0.14~0.24 |
0.24~0.7 |
||||||||||||
|
输出压力/MPa |
0.02~0.1最高0.2 |
0.04~0.2，最高0.6 |
||||||||||||
|
输入电流/mA |
DC4~20(标准) |
|||||||||||||
|
输入电阻/Ω |
235(4~20mA，20℃) |
|||||||||||||
|
线性度 |
±1.0%以内 |
|||||||||||||
|
迟滞现象 |
0.75%以内 |
|||||||||||||
|
重复精度 |
±0.5%以内 |
|||||||||||||
|
空气消耗量(ANR) /L·min-1 |
7(供应压力， 0.14MPa) |
22(供应压力， 0.7MPa) |
||||||||||||
|
环境及流体温度 |
-10~80℃ |
|||||||||||||
|
供气口径 |
Rc¼(内螺纹) |
|||||||||||||
|
接电口径 |
G½(内螺纹) |
|||||||||||||
|
防爆构造 |
耐压防爆机构02G4 |
|||||||||||||
|
材料 |
(壳体)压铸铝 |
|||||||||||||
|
IT600型0.1MPa以上的压力，例如0.02~0.14，0.02~0.16，0.02~0.2MPa，可利用间距调节来调校达到 |
||||||||||||||
|
IT601型0.2MPa以上的压力，例如0.04~0.3，0.04~0.5，0.04~0.6MPa，可利用间距调节来调校达到 |
||||||||||||||
|

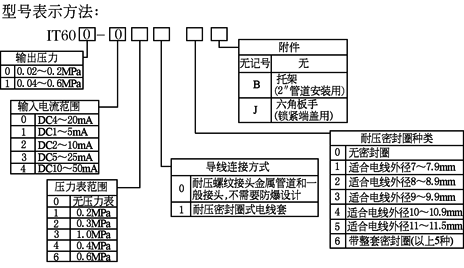

附件 |
名称 |
型号 |
备注 |
名称 |
型号 |
备注 |
||||||||
|
托架 |
P255010-5 |
固定管道用 |
耐压密封圈 |
P224010-12-17 |
适合电线外径mm，7~7.9，8~8.9，9~9.9 10~10.9，11~11.5，或一套五种 |
|||||||||
|
内六角螺钉扳手 |
P22401B1 |
锁紧端盖用 |
||||||||||||
|
应 用 例 |
a.小型调节阀操作的应用 电子调节器将差压传感器输入的压力信号转换成电流信号，然后输出4~20mA直流信号到IT600，通过调节小型调节阀来控制水位
|
b.张力控制的应用 控制器收到由张力检测器发出的电信号来获知物料的张力情况，而IT600收到由控制器发出的电流信号后，把它转换成气压信号来控制卷筒的制动压力，因此物料的张力得以保持控制
|
c.滚压控制装置的应用 压力传感器向压力控制仪器提供压力资料，然后控制仪器向IT600发出电流信号，IT600就把电流信号转换成气压信号发送给推动气缸，因而可以准确地控制滚轮压力
|
d.流体的压力设定值应用 为避免由于温度波动而造成钢板厚度滚压不均匀，可以利用空气压力改变冷却液的供应，使滚轮的温度保持在某一范围内
|
||||||||||
