Festo MPYE比例流量伺服阀(比例电磁铁型)

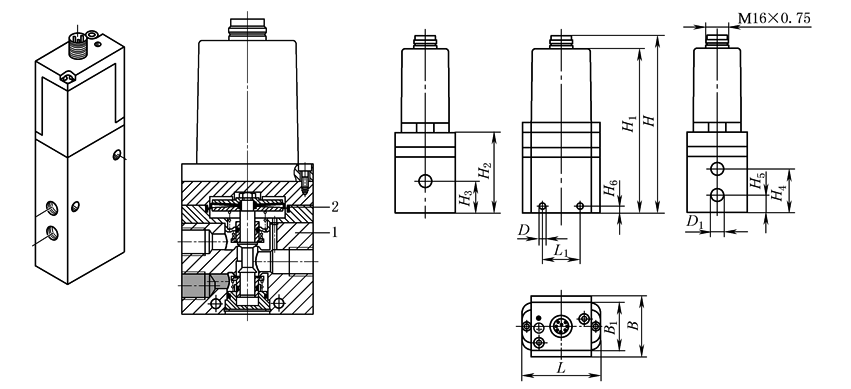

剖视图、外形尺寸

1—壳体(精制铝合金)；

2—隔膜(丁腈橡胶)

主

要

技

术

参

数

气接口

M5

G¹/8

G¼

G¹/8

说明

低流量

高流量

阀功能

三位五通阀，常用

①在操作过程中，如果比例方向控制阀处于运动状态，则必须将其安装在与运动方向呈直角的方向上

结构特点

滑阀、直动式，可控滑阀位置

密封原理

硬性密封方式

驱动方式

电动方式

复位方式

机械弹簧

先导控制类型

直动式

流动方向

单向

安装方式

采用通孔安装

安装位置^①

任意位置

工作介质

压缩空气，过滤(5μm)，未润滑

公称通径/mm

2

4

6

8

10

标准额定流量/L·min^-1

100

350

700

1400

2000

质量/g

290

330

330

530

740

电

参

数

电源/V

17~30

最大电流

消耗/mA

在中间位置

100

整个行程

1100

设定值

电压/V

0~10

电流/mA

4~20

气接口

M5

G¼

G¼

G¹/8

①与滑阀的最大行程有关

②如果过比例方向控制阀会自动切断(至中间位置)

③与滑阀最大运动行程时间有关

④在操作过程中，如果比例方向阀处于运动状态，则必须将其安装在与运动方向呈直角的方向上

低流量

高流量

最大迟滞^①/%

0.4

阀的中

间位置

电压类型/V

5(±0.1)

电流类型/mA

12(±0.16)

持续通电率^②/%

100

临界频率^③/Hz

125

100

106

90

65

安全设定

在设定电源断裂时，中间位置激活

极性容

错保护

电压类型/V

适用于各种电接口

电流类型/mA

用于设定值

防护等级

IP65

电接口

4针插座，圆形结构M12×1

工

作

和

环

境

条

件

工作压力/bar

0~10

环境温度/℃

0~50

抗振性能^④

符合DIN/IEC 68标准第2-6部分。强度等级2级

抗持续冲击性^④

符合DIN/IEC 68标准第2-27部分，强度等级2级

CE标志

符合89/336/EEC标准(电磁兼容性标准)

介质温度/℃

5~40，不允许压缩

工作

原理

详见表电-气比例/伺服系统的原理

尺

寸

/mm

气接口

D₁

B

B₁

D

H

H₁

H₂

H₃

H₄

H₅

H₆

L

L₁

G¹/8

38

—

f 4.5

129.1

119.1

60.2

18.8

26.8

9.3

4

62

34

G¼

48

38

f 4.5

140.7

130.7

63.6

25.3

34.8

13.8

5

62

30

G½

76

38

f 7

194.6

184.6

117.5

53

74

32

18

86

50

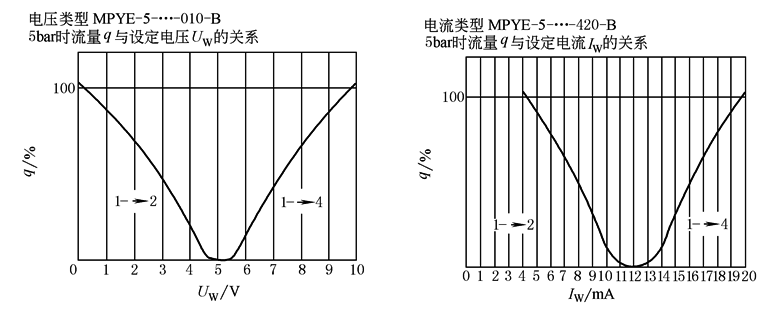

流量与电压、电流的关系

图中5表示当阀获得不同电信号(电压0~10V、4~20mA)时与流量的关系，可以看到当电压信号为5V或电流信号为12mA时，该阀输出为零
