FestoMPPE气动压力比例阀(PWM型)

工作原理见表几种电-气比例/伺服阀中PWM比例压力阀介绍

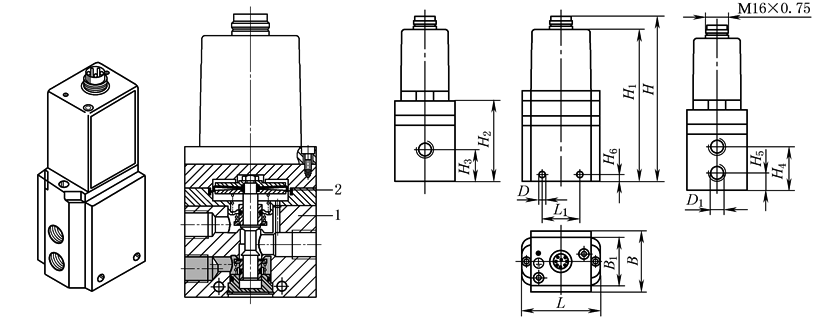

剖面视图、外形尺寸图

1—壳体(精制铝合金)；2—隔膜(丁腈橡胶)

主要技术参数

气接口

G¹/8

G¼

G½

结构特点

先导驱动活塞式减压阀

密封原理

软性密封

驱动方式

电

先导控制类型

通过两位两通阀进行先导驱动

安装方式

采用通孔安装

安装位置

任意位置

公称通径/mm

换气

5

7

11

排气

5

7

12

标准额定流量/L·min^-1

见下图

产品质量/g

710

920

2400

尺

寸

mm

气接口

D₁

B

B₁

D

H

H₁

H₂

H₃

H₄

H₅

H₆

L

L₁

G¹/8

38

—

��4.5

129.1

119.1

60.2

18.8

26.8

9.3

4

62

34

G¼

48

38

��4.5

140.7

130.7

63.6

25.3

34.8

13.8

5

62

30

G½

76

38

��7

194.6

184.6

117.5

53

74

32

18

86

50

1.WH　X_ext，in(外部实际输入值)

2.BN　接地

3.GN　接地

4.YE　Win(设定点输入值)

5.GY　10V_out(供给外部电位计的电源)

6.PK　X_out(实际输出值)

7.RD　24VDC(电源电压)

8.BU　接地

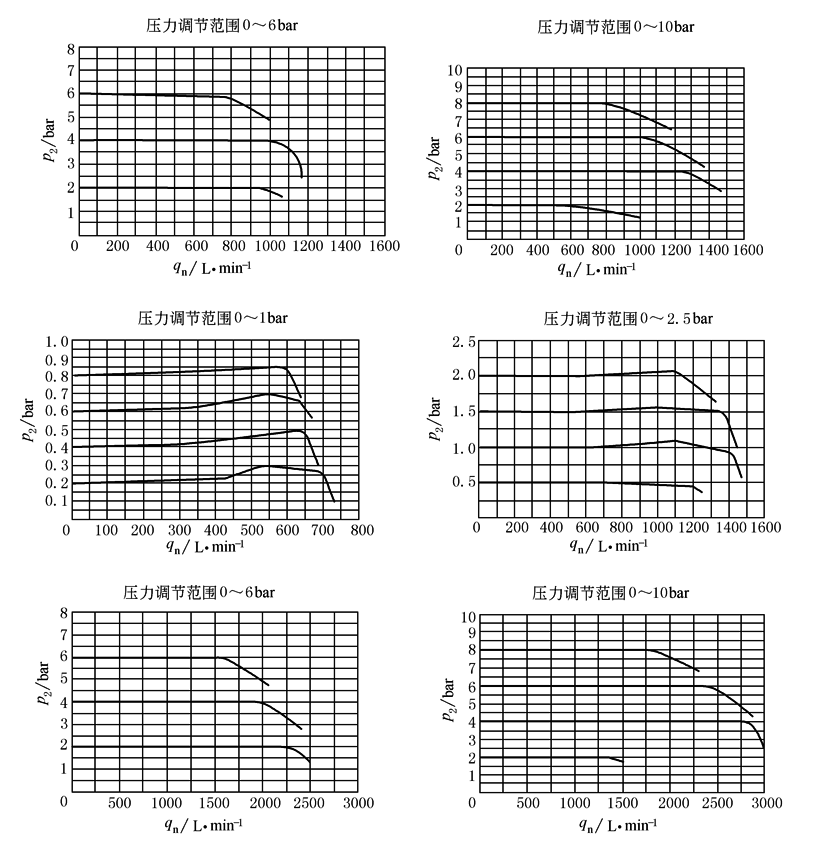

流量q_n与输出压力p₂的关系

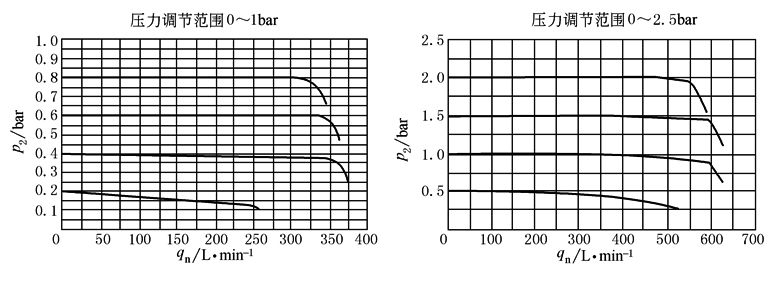

气接口G¹/8

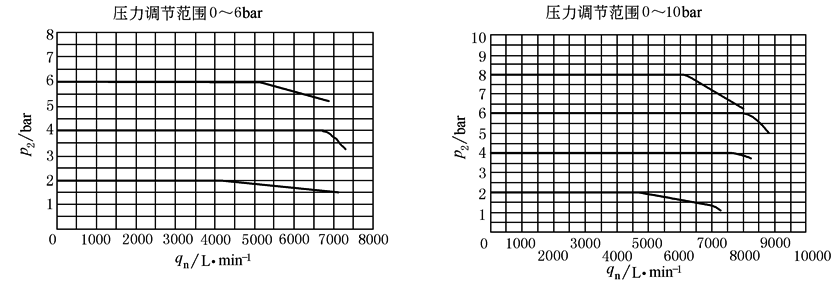

气接口G½

气动压力比例阀的压力调节范围

工作和环境条件

说明

压力调节范围/bar

0~1

0~2.5

0~6

0~10

工作介质

过滤压缩空气，润滑或未润滑

中性气体

①耐腐蚀等级2，符合Festo940070标准

要求元件具有一定的耐腐蚀能力，外部可视元件带有基本涂层，直接与工业环境或诸如冷却液或润滑剂等介质接触

输入压力/bar

1.5~2

3.5~4.5

7~8

11~12

最大迟滞/mbar

30

40

40

50

环境温度/℃

0~50

介质温度/℃

0~60

耐腐蚀等级CRC^①

2

2

2

2

在p_1max下输出口2处的响应时间/阶跃响应/s

说明

压力调节范围/bar

0~1

0~2.5

0~6

0~10

输出口2处的容积

开^①

关^②

开^①

关^②

开^①

关^②

开^①

关^②

0L

G¹/8

0.095

0.165

0.100

0.180

0.100

0.190

0.125

0.220

① 开＝(0~90%)p_2max

② 关＝(100%~10%)p_2max

G¼

0.140

0.225

0.150

0.260

0.150

0.260

0.160

0.280

G½

0.170

0.500

0.170

0.500

0.170

0.510

0.140

0.535

0.7L

G¹/8

0.140

0.250

0.180

0.310

0.220

0.340

0.250

0.380

G¼

0.150

0.280

0.170

0.320

0.180

0.360

0.200

0.390

G½

0.120

0.510

0.130

0.520

0.160

0.560

0.180

0.600

2L

G¹/8

0.340

0.730

0.380

0.990

0.430

1.250

0.600

1.160

G¼

0.360

0.620

0.400

0.700

0.540

0.930

0.540

1.050

G½

0.330

0.600

0.410

0.720

0.570

1.000

0.540

1.000

电参数

压力调节范围/bar

0~1

0~2.5

0~6

0~10

电接口

圆形插头：符合DIN45326标准，M16×0.75，8针

工作电压范围U_B/V

18~30

18~30

18~30

18~30

残余脉动

10%

功耗P_max/W

3.6(在30VDC和100%通电持续率时)

信号设定点输入值

电压U_W/V

0~10

0~10

0~10

0~10

电流I_W/mA

4~20

4~20

4~20

4~20

信号实际输出值

电压U_X/V

0~10

0~10

0~10

0~10

电流I_X/mA

4~20

4~20

4~20

4~20

外部信号实际输入值

电压U_X，ext/V

0~10

0~10

0~10

0~10

电流I_X，ext/mA

4~20

4~20

4~20

4~20

防护等级(符合DIN60529标准)

IP65(带连接插座时)

安全说明

当电源电缆中断时，电压不稳定

极性容错保护

设定点输入值

电压信号0~10mV

适用于所有电接口

设定点输入值

电流信号4~20mA

适用于工作电压

短路保护

无
