二位二通角座阀 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
这种类型的阀利用或克服流过的流体来实现关闭或开启(根据阀的类型)，通常采用外部先导控制，适用于中性气体、液体及高温(180℃)水蒸气，可以实现大流量操作，当工作介质为液体时，选择流体流向应防止水锤冲击。国内有许多厂商生产二位二通角座阀。表1以新益QASV200系列为例，其结构及主要技术参数、外形尺寸及流体控制压力见表二位二通高温、高压电磁阀 国内许多厂商生产该类型的阀如佳尔灵、天工、恒立等，详细技术资料请登录各厂商的网址查阅(见表2) 表1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

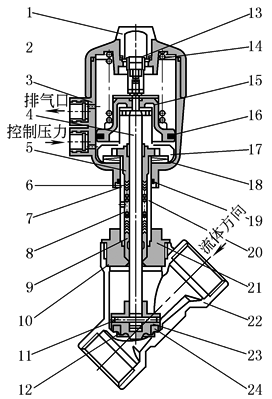

结构及技术参数 |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

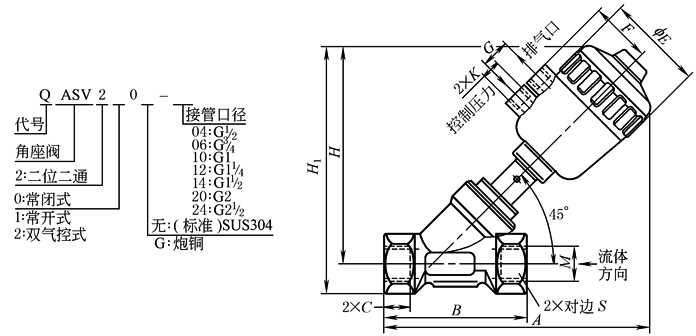

外形尺寸 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
型 号 |
规格 |
公称 通径 /mm |
A |
B |
C |
f E |
F |
G |
H |
Hl |
K |
M |
S |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
不锈钢阀体 |
炮铜阀体 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
QASV2口0-04 QASV2口0-06 QASV2口0-10 QASV2口0-12 QASV2口0-14 QASV2口0-20 QASV2口0-24 |
QASV2口0G-04 QASV2口0G-06 QASV2口0G-10 QASV2口0G-12 QASV2口0G-14 QASV2口0G-20 QASV2口0G-24 |
DN13 DN20 DN25 DN32 DN40 DN50 DN65 |
13 20 25 32 40 50 65 |
173 178 212 226 230 250 298 |
85 95 105 120 130 150 185 |
12 14 18 18 18 20 25 |
64.5 64.5 80.5 80.5 80.5 80.5 101.5 |
44 44 52 52 52 52 60 |
24 24 24 24 24 24 24 |
137 145 173 186 189 205 241 |
154 160 196.5 208.5 214 237.5 283.5 |
G½ G½ G½ G½ G½ G½ G½ |
G½ G¾ G1 G1¼ G1½ G2 G2½ |
27 32 41 50 55 70 85 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

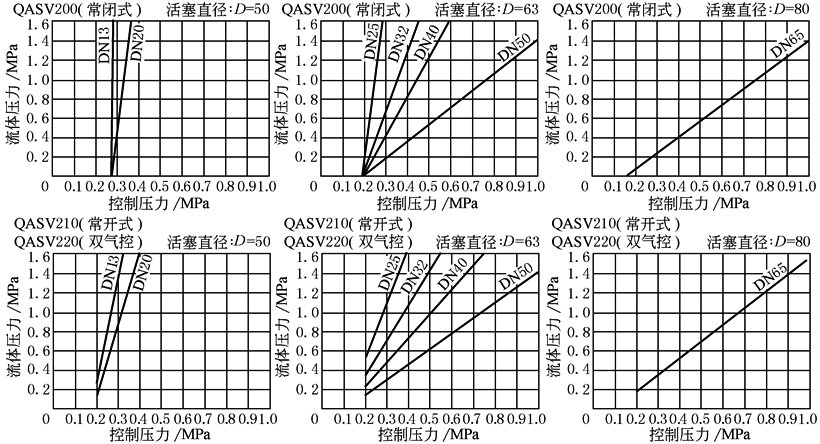

流体压力-控制压力曲线 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
表2 各生产厂商的联系方式 |
|||||
|
公 司 简 称 |
公 称 名 称 |
地 址 |
邮 编 |
网 址 |
|
|
国 内 气 动 厂 商 |
亚德客 Airtac |
宁波亚德客自动化工业有限公司 |
浙江省奉化高新技术园区四明东路1号 |
315500 |
www.airtacworld.com |
|
亿日 Easun |
宁波亿日科技有限公司 |
宁波慈溪市经济开发区长池路739号 |
341000 |
www.china-easun.com |
|
|
方大 Fangda |
深圳市方大自动化系统有限公司 |
深圳市南山区西丽龙井方大城 |
518055 |
www.fangda.com |
|
|
法斯特 Fast |
烟台未来自动装备有限责任公司 |
烟台市芝罘区楚凤四街4号 |
264002 |
www.YantaiFast.com |
|
|
恒立 Hengli |
无锡恒立液压气动有限公司 |
江苏无锡市胡埭镇 |
214161 |
www.wxhengli.com |
|
|
佳尔灵 Jiaerling |
宁波佳尔灵气动机械有限公司 |
中国浙江宁波市溪口镇中兴东路666号 |
315502 |
www.jelpc.cn |
|
|
华能 Huaneng |
华能气动元件厂 |
济南市高新区凤凰路1617号 |
250101 |
www.jpc.com.cn |
|
|
天工 STNC |
索诺工业自控设备有限公司 |
浙江省宁波市溪口工业园区 |
315502 |
www.china-stnc.corn |
|
|
新益 Xinvi |
上海新益气动元件有限公司 |
上海市青浦区纪鹤公路2228号 |
201708 |
www.xingyich.com.cn |
|
|
永坚 Yongjian |
江都市永坚有限公司 |
江苏省江都市舜天路1号 |
225200 |
www.yongjian.corn |
|
|
国 外 气 动 厂 商 |
Bosch Rexroth |
博世力士乐(中国)有限公司 |
上海市浦东大道1号船舶大厦4楼 |
200120 |
www.boschrexroth.com.cn |
|
Camozzi |
上海康茂胜气动控制元件有限公司 |
上海市虹口区仁德路415号 |
200434 |
www.Camozzi.com.cn |
|
|
Convum |
上海妙德空霸睦贸易有限公司 |
上海市普陀区中山北路2911号中关村科技大厦1305室 |
200063 |
www.Convum.com.cn |
|
|
CKD |
喜开理(中国)有限公司 |
江苏省无锡市国家高兴技术产业开发区I01-C地块 |
214028 |
www.ckd.com.cn |
|
|
Festo |
费斯托(中国)有限公司 |
上海浦东金桥出口加工区云桥路1156号 |
201206 |
www.festo.com.cn |
|
|
Hoerbiger |
贺尔碧格(上海)有限公司 |
上海漕河泾新兴技术开发区贺阀路39号 |
200233 |
www.hoerbiger.cn |
|
|
Koganei |
上海小金井国际贸易有限公司 |
上海市天山路600弄1号同达创业大厦2606-2607室 |
200051 |
www.koganei.co.jp |
|
|
Metal Work |
麦特沃克气动元件(上海)有限公司 |
上海市宝山区富联三路3号C1栋 |
201906 |
www.metalworkchina.cn |
|
|
Norgren |
诺冠 |
上海市漕河泾新兴技术开发区钦州北路1066号71号楼1-2楼 |
200233 |
www.norgren.com.cn |
|
|
Numatics |
艾默生电气集团 |
上海市中山南路28号久事大厦16楼 |
200010 |
www.numatics.com |
|
|
Parker |
派克汉尼汾流体传动产品(上海)有限公司 |
上海市金桥出口加工区云桥路280号 |
201206 |
www.parker.com |
|
|
Pneumax |
纽迈司气动器材(上海)有限公司 |
上海松江九亭久富开发区金马路76号 |
201615 |
www.pneumaxchina.com |
|
|
SMC |
SMC(中国)有限公司 |
北京经济技术开发区兴盛街甲2号 |
100176 |
www.smc.com.cn |
|
|
注：公司以开头字母顺序排列。 |
|||||
