二位二通直动式流体阀

结构及外部尺寸

国内外有许多厂商生产二位二通的直动式流体介质阀。以亚德客2DV直动式流体阀为例，其内部结构、技术参数和流量特性曲线图见下表

国内许多厂商生产该类型的阀如亿日、佳尔灵、天工、恒立、华能等，详细技术资料请查阅各厂商的网址(表二位二通角座阀中表2)

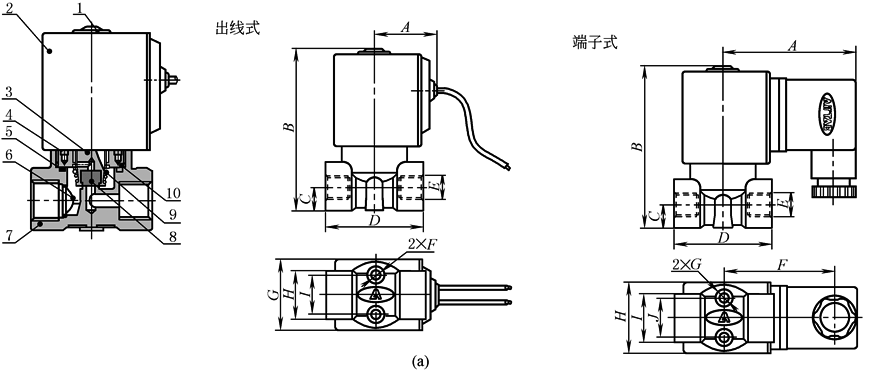

1—内六角圆头螺钉；2—线圈组合；3—可动线；4，5—O形环；6—滤网；7—本体；8—止泄垫；9—弹簧；10—电磁铁组合

mm

mm

技

术

参

数

型号

2DV030-06

2DV030-08

2DV040-10

2DV040-15

作动方式

直动式

型式

常闭型

压力条件

高压型

(H型)

标准型

大流星

(L型)

高压型

(H型)

标准型

大流星

(L型)

高压型

(H型)

标准型

大流星

(L型)

高压型

(H型)

标准型

大流星

(L型)

流通孔径

/mm

2.0

3.0

4.0

2.0

3.0

4.0

3.0

4.0

6.0

3.0

4.0

6.0

C_v值

0.16

0.33

0.51

0.16

0.33

0.51

0.35

0.54

1.05

0.35

0.54

1.05

接管口径

PT¹/8

PT¼

PT³/8

PT½

流体黏

滞度

20CST以下

最大操作

压差/MPa

高压型(H)；1.5(213psi)：标准型：1.0(142psi)：大流星型(L)：0.5(71psi)

最大操作

压差/MPa

3.0(427psi)

环境及流

体的温度

温度

条件

电源

使用流体温度/℃

环境温

度/℃

线圈

规格

型号

电源

频率

/Hz

使用电

压范围

耗电量

接电

型式

温升/℃

(标准电压)

耐热

水(标

准)

空气

(标准)

油

(标准)

等级

2DV030

AC

50

-15%~

+10%

7.0V·A

端子式

出线式

35

B级

最高

AC

60

80

60

60

60

8.0V·A

40

DC

40

60

40

40

DC

—

±10%

8.0W

45

最低

AC

1

-10^①

-5^②

-10

2DV040

AC

50

-15%~

+10%

16V·A

45

DC

60

20V·A

50

耐热等级

B级线圈

DC

—

±10%

9.0W

55

①露点：-10(℃)或更低；②50CST以下

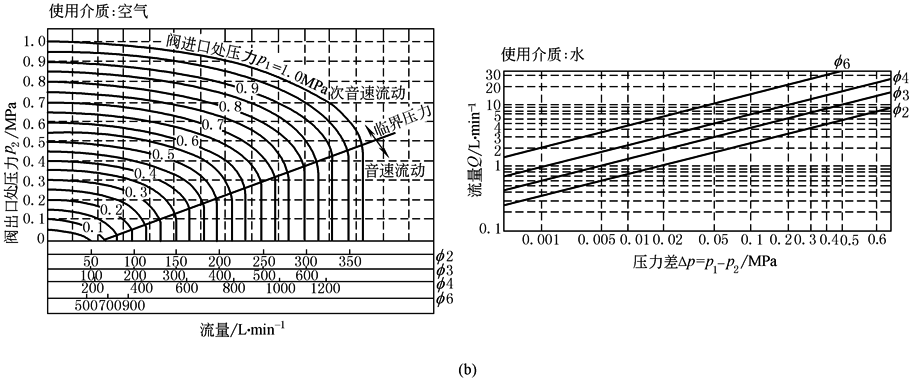

流量特性曲线
