压电阀

特点

作为气动技术中创新革命性的产品，压电阀进入市场已有十几年历史。压电阀本质上应属于电磁控制范畴，但它又不同于常规电磁控制(采用电磁铁作为电-机械转换级，把电控制信号转换为机械的位移，推动阀芯，实现气路的切换)，而是把压电材料的电-机械转换特性引入到气动控制阀中，作为气动阀的电-机械转换级，所以与常规电磁控制相比是完全的全新技术。作为常规电磁控制(电磁铁)有价格低廉、操作使用方便等优点；其缺点是功耗较大、响应速度不够快、存在发热及有电磁干扰等。采用了压电技术的控制方式，在性能上有着传统气动阀无可比拟的优势。功耗更低、响应更快、没有电磁干扰、寿命长及不会发热，可以应用到0区防爆区域，达到了本安防爆的最高要求

工作原理

其原理利用晶体管的正压电效应，对某些晶体构造中不存在对称中心的异极晶体，如加在晶体上张紧力、压应力或切应力，除了产生相应的变形外，还将在晶体中诱发出介电极化或电场，这一现象被称为正压电效应；反之，若在这种晶体上加上电场，从而使该晶体产生电极化，则晶体也将同时出现应变或应力，这就是逆压电效应。两者通称为压电效应。利用逆压电效应原理，在晶体上给予一定的电压、电流，晶体也将按一定线性比例产生形变

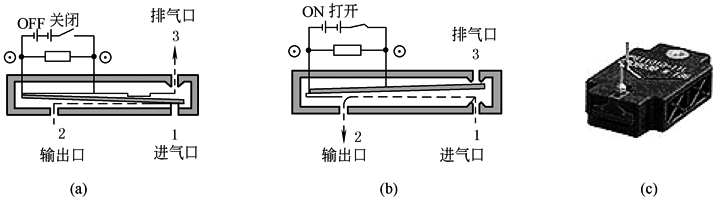

如图a和图b所示的压电阀二位三通换向示意图，1口为进气口，2口为输出气口，3口为排气口，阀中间的弯曲部件为压电材料组成的压电片。当没有外加电场作用时，阀处于图a状态：进气口关闭，输出气口2经排气口3通大气。当在压电阀片上外加控制电场后，压电阀片产生变形上翘(见图b)，上翘的压电阀片关闭了排气口3，同时进气口1和输出气口2连通。这样就完全实现了传统二位三通电磁换向阀的功能

技术参数

可用于直动式，也可作为先导级，可作为开关型，也可作为比例型控制。图c为二位三通压电阀，质量仅6g，额定流量为1.5L/min，工作压力为2~8bar，工作电压为24V，工作温度为-30~+80℃，切换时间为2ms，切换功率为0.014MW
