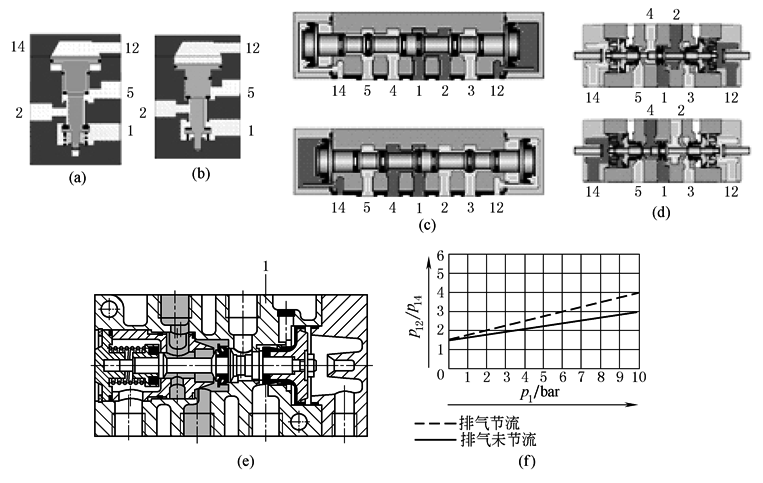

气控换向阀是靠外加的气压使阀换向的。这外加的气压力称为控制压力。气控阀有二位二通/二位三通/二位五通/三位五通，图a和图b为二位三通工作原理示意图。气控阀按控制方式有单气控和双气控两种。图c所示为滑柱式双气控阀的动作原理图，双气控阀具有记忆性能，当给控制口12一个控制气压(长信号或脉冲信号)，工作口2便有输出压力，即使控制信号12取消后，阀的输出仍然保持在信号消失前工作口2状态。当给控制口14一个控制气压(长信号或脉冲信号)，原工作口2的输出被切换到工作口4，即使控制信号14消失后，阀的输出仍然保持在工作口4状态。气控阀与电磁阀在结构上的区别是没有电磁换向阀两旁的先导电磁阀部件。图d所示的为带手动控制装置同轴截止式双气控二位五通阀的动作原理图。双气控阀与单气控阀的区别是当控制信号消失，靠弹簧力或气弹簧复位，如图e所示，图f表示最低控制压力与工作压力之间的关系，从图中曲线可知当阀的排气口装上节流阀后，阀最低控制压力有所提高，这是由阀内排气通道给先导活塞背压所致

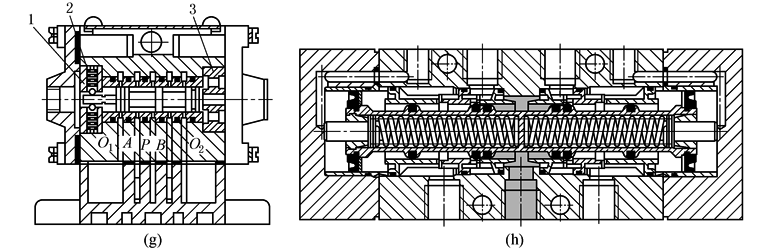

1—定位环；2—钢球；3—限位环

图g是二位五通双气控间隙配合阀(硬配阀)。阀套与阀芯采用不同金属材质经研配而成，它的间隙为0.5~1μm。阀芯设有定位装置(钢珠、弹簧锁紧定位)。使用这种间隙密封应重视使用的空气净化质量，防止阀套于阀芯组件污染

需要补充说明，通常同属一个系列电磁阀和气控阀，它们的主要部件能互换，只要将电磁阀的电磁先导部分卸掉，加上盖板就能成为气控阀

图h是双气控中封型三位阀。在零位时，滑柱依靠两侧的弹簧和对中活塞保持在中间封闭位置。当控制口有控制信号时，阀换向

差压控制

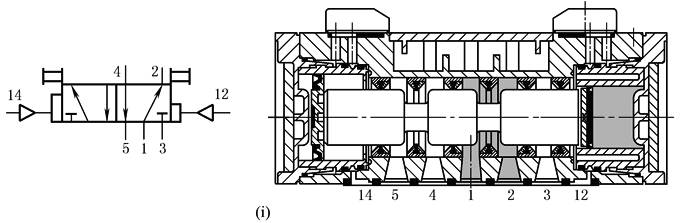

差压控制气控阀属于双气控阀的派生。它的气动符号见下左图。

图i是二位五通差压控制阀的结构原理图。利用气阀两端控制腔室的面积差，14口的控制腔室面积大于12口的控制腔室面积，形成差压工作原理，所谓的差压工作原理即当12口的控制腔室有气压控制时，工作口2有输出压力、工作口4排气。反之，当14口的控制腔室有气压控制时，工作口4有输出压力、工作口2排气。但12、14两端的控制口同时有相同压力控制信号时，由于14口的控制腔室面积大于12口的控制腔室面积，则工作口4有输出压力。当12控制口和14控制口同时失去控制信号时，阀芯按14主控功能使其位置停留在工作口4有输出
