优瑞纳斯的US系列伺服液压缸 |
|||
|
表1 |
|||
|

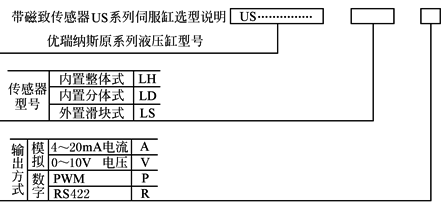

型 号 意 义 |
|
||
|
结构型式与特点 |
|
|
|
|

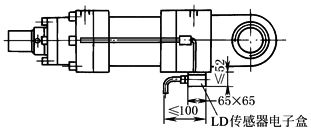

LD型传感器 适用于尾部耳环式液压缸，缸体外增加一个65mm×65mm×52mm的电子盒。传感器维修、更换不方便 |
LH型传感器 适用于缸底耳环以外任何型式的液压缸。将在缸尾部增加一个直径约为52mm，长约72mm的电子盒。传感器维修、安装、更换方便 |
LS型传感器 适用于所有安装结构的液压缸。传感器的安装、维修、更换方便。传感器的拉杆需带防转装置 |
|
|
表2 传感器技术参数 |
||||
|
类型 |
LH |
LD |
LS |
|
|
输出型式 |
模拟输出或数字输出均可 |
|||
|
测量数据 |
位置 |
|||
|
输出型式 |
模拟输出 |
数字输出 |
||
|
测量范围 |
最小25mm，最长十几米；LS型模拟：25~2540mm；LS型数字：25~3650mm |
|||
|
分辨率 |
无限(取决于控制器D/A与电源波动) 一般为0.1mm(最高达0.005mm，需加配MK292界面卡) |
|||
|
非线性度 |
满量程的±0.02%或±0.05%(以较高者为准) |
|||
|
滞后 |
＜0.02mm |
|||
|
位置输出 |
0~10V 4~20mA |
开始/停止脉冲(RS422标准) PWM脉宽调制 |
||
|
供应电源 |
+24(1±10%)VDC |
|||
|
耗电量 |
120mA |
100mA；LS型模拟/数字均为100mA |
||
|
工作温度 |
电子头：-40~70℃(LH)；-40~80℃(LD) 敏感元件：-40~105℃ |
|||
|
温度系数 |
＜15×10-6/℃ |
|||
|
可调范围 |
5%可调零点及满量程 |
|||
|
更新时间 |
一般≤3ms |
最快每秒10000次(按量程而变化) 最慢＝［量程(in)+3］×9.1μs |
||
|
工作压力 |
静态：34.5MPa(5000psi)；峰值：69MPa(10000psi)；LS型无此项 |
|||
|
外壳 |
耐压不锈钢；LS型为铝合金外壳，防尘、防污、防洒水，符合美国IP67标准 |
|||
|
输送电缆 |
带屏蔽七芯2m长电缆 |
|||
|
表3 磁致传感器接线 |
||
|
输出型式 |
LH、LD、LS型传感器模拟输出 |
LH、LD、LS型传感器数字输出 |
|
红或棕色 |
+24VDC电源输入 |
24V DC电源输入 |
|
白色 |
0VDC电源输入 |
0V DC电源输入 |
|
灰或橙色 |
4~20mA或0~10V信号输出 |
PWM输出(-)，RS422停止(-) |
|
粉或蓝色 |
4~20mA或0~10V信号回路 |
PWM输出(+)，RS422停止(+) |
|
黄色 |
|
PWM询问脉冲(+)，RS422开始(+) |
|
绿色 |
|
PWM询问脉冲(-)，RS422开始(-) |
|
|
金属屏蔽网接地防止信号受干扰 |
金属屏蔽网接地防止信号受干扰 |
