力士乐(REXROTH)VT5001至VT5004和VT5010，2X系列VT5003，4X系列电子放大器

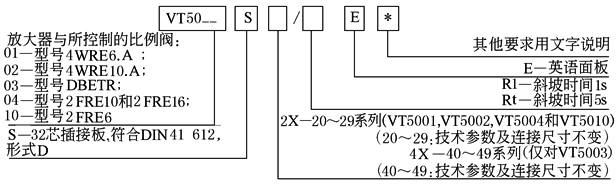

型

号

意

义

特

点

(1)适用于带阀芯位移反馈的直控式比例阀(方向-压力和流量控制阀；型号：4WRE..A、DBETR、2FRE)的控制

(2)带差动输入口，可切换成电流输入

(3)滤波

(4)稳压

(5)自振荡输出终端

(6)感应位移传感器的振荡器和解调器

(7)PID调节器

(8)装有一个用于“断开”斜坡时间的继电器

(9)斜坡发生器

(10)具有断线识别功能，及LED-显示

技

术

参

数

工作电压U_B

24VDC(22~35VDC)

斜坡时间(调节范围)t

30ms~约1s或5s

电流消耗I

＜2A

电磁铁

电流，电阻

VT5001

I_max＝1.8(1±20%)A；R₂₀＝5.4

功率消耗P_S

＜50V·A

VT5002，3，4，10

I_max＝2.2(1±20%)A；R₂₀＝10

保险I_s

2.5A

脉冲频率f

0.5~3kHz

电流实际值U/I_B

-6V(最大负载电流5mA)

振荡频率f

2.5(1±10%)kHz

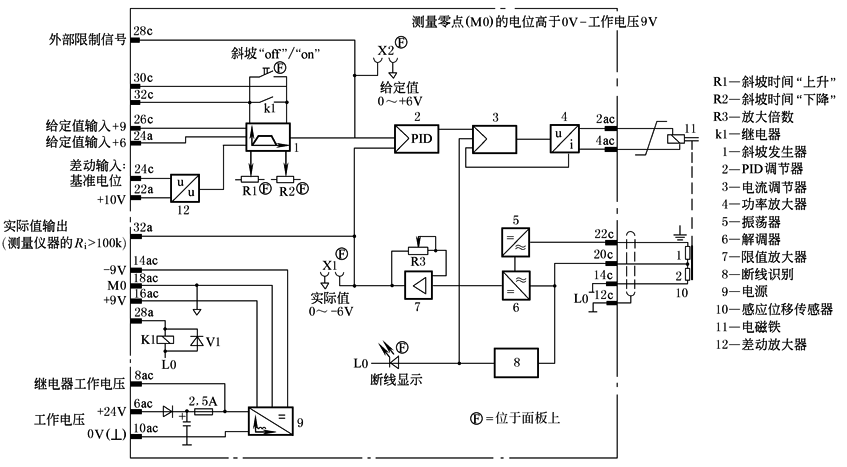

方

框

图

/

接

线

图
