力士乐(REXROTH)VT2000，5X系列电子放大器

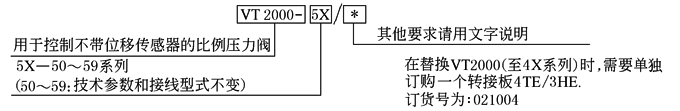

型

号

意

义

特

点

(1)可用于直控式或先导式的，不带位移反馈的比例压力阀的控制

(2)带差动输入口，可切换成电流输入

(3)附加给定值输入口0~9V

(4)斜坡发生器，可对上升及下降斜坡时间单独进行调节

(5)脉宽调制输出端

(6)电源部分带有错极保护

(7)电磁铁电缆短路保护

技

术

参

数

工作电压U_B

24VDC(22~35V DC)

斜坡时间(调节范围)t

30ms~约1s或5s

电流消耗I

＜1A

电磁铁电流，电阻

I_max＝800mA，R₂₀＝19.5

功率消耗P_S

＜25V·A

起始电流I

0~300mA

保险I_s

2.5A

脉冲频率f

100Hz或200Hz；±10%

电流实际值I_A，I_B

0~800mV，0~800mA±10mA

取决于开关“S2”状态

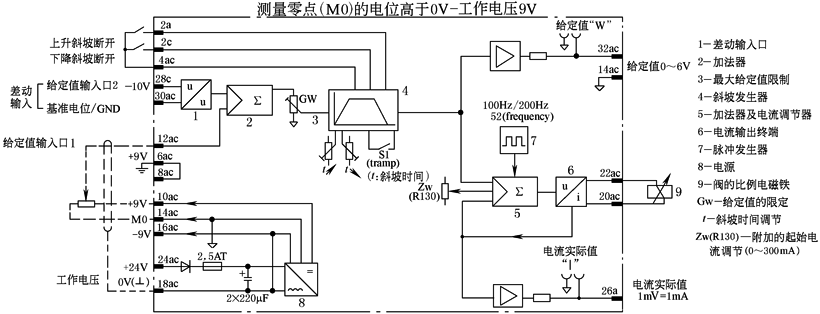

VT2000方框图/接线图

特性曲线及外形尺寸

I₁—起始电流调节范围(0~约300mA)利用线路板上的Zw(R130)来调

I₂—最大给定值调节范围，利用面板上的“Gw”来调节

A—出厂时的特性曲线
