力士乐(REXROTH)VT-VSPA1-1和VT-VSPA1K-1，1X系列电子放大器 |
|||||
|

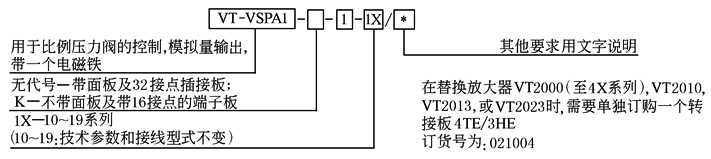

型
号
意
义 |
|
||||
|
特
点 |
(1)可用于所有可供货的直控式及先导式的，不带位移反馈且只带一个电磁铁的比例压力阀的控制 (2)带差动输入口，可切换成电流输入 (3)附加给定值输入口0~9V (4)斜坡发生器，可对上升及下降斜坡时间单独进行调节 (5)脉宽调制输出端 (6)带“预备状态”显示(VT-VSPA1K-1只带LED-显示) (7)电源部分带有错极保护 (8)电流输入口(4~20mA)带断线识别 (9)电磁铁电缆短路保护 (10)电磁铁电缆断线识别 |
||||
|
技 术 参 数 |
工作电压UB |
24VDC(22~39VDC) |
斜坡时间(调节范围)t |
30ms~约1s或5s |
|
|
电流消耗I |
＜1.8A |
电磁铁电流Imax，电阻 |
800mA，R20＝19.5 |
||
|
功率消耗PS |
＜50V·A |
起始电流I |
50mA或100mA |
||
|
保险Is |
2.5A |
脉冲频率f |
100Hz，200Hz，300Hz或370(1±10%)Hz |
||
|
电流实际值IA，IB |
0~800mA，0~1600mA |
||||
|

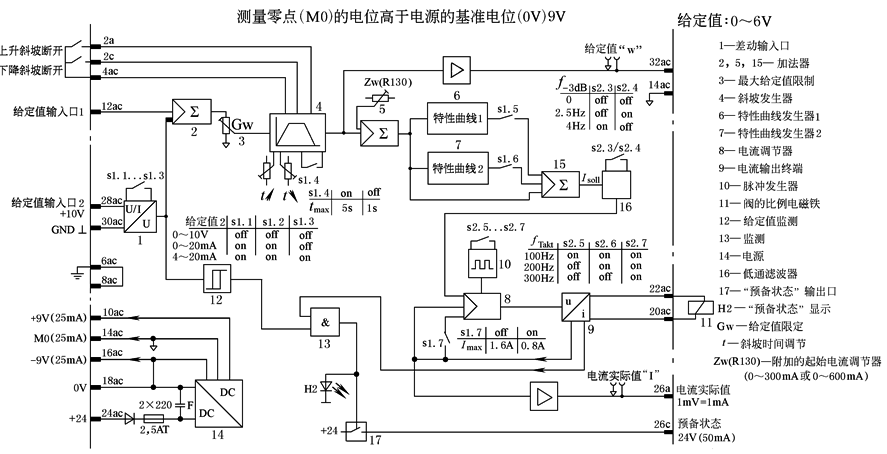

VT-VSPA1方框图/接线图 |
|
||||
|

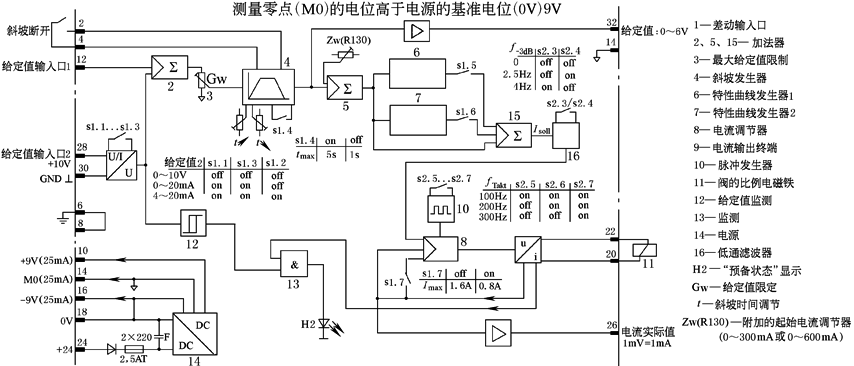

VT-VSPA1K-1方框图/接线图 |
|
||||
|

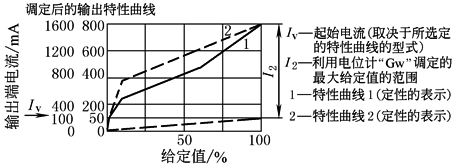

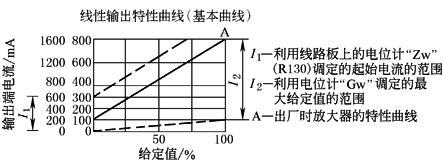

特性曲线及外形尺寸 |
|
|
|||
