力士乐(REXROTH)VT-VSPA2-1，1X系列电子放大器

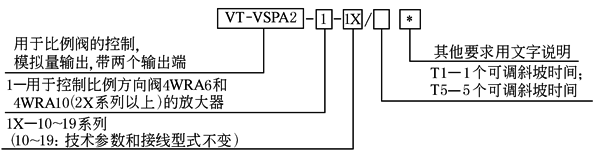

型

号

意

义

特

点

(1)可用于不带位移反馈的直控式比例方向阀的控制(4WRA，通径：6，10，2X系列以上)

(2)4个可通过电位计调节的给定值输入口

(3)4个给定值的LED-显示

(4)带差动输入口，可切换成电流输入

(5)互锁输入口，带LED-显示

(6)LED-显示“预备状态”

(7)阶跃发生器

(8)斜坡发生器，带有一个或五个斜坡时间调节

(9)两个电流脉宽调制输出端

(10)电源部分带有错极保护

技

术

参

数

工作电压U_B

24VDC(22~35VDC)

斜坡时间(调节范围)t

30ms~约1s或5s

电流消耗I

＜2A

电磁铁电流，电阻

I_max＝2.5A；R₂₀＝2

功率消耗P_s

＜50V·A

起始电流I

50(1±25%)mA

保险I_s

3.15A

脉冲频率f

对于NG6阀

300(1±10%)Hz

电流实际值I_A，I_B

0~2500mA±50mA；R＝1k

对于NG10阀

180(1±10%)Hz

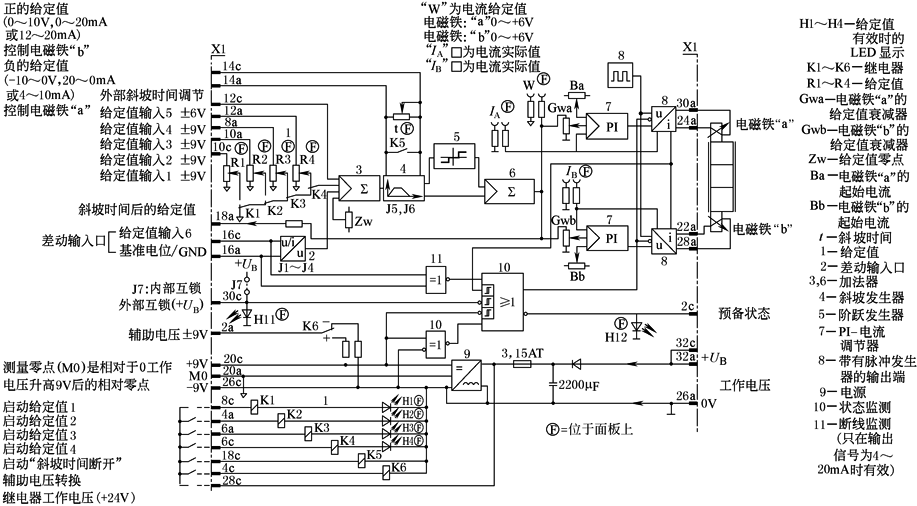

VT-VSPA2-1-1X/T1接线图

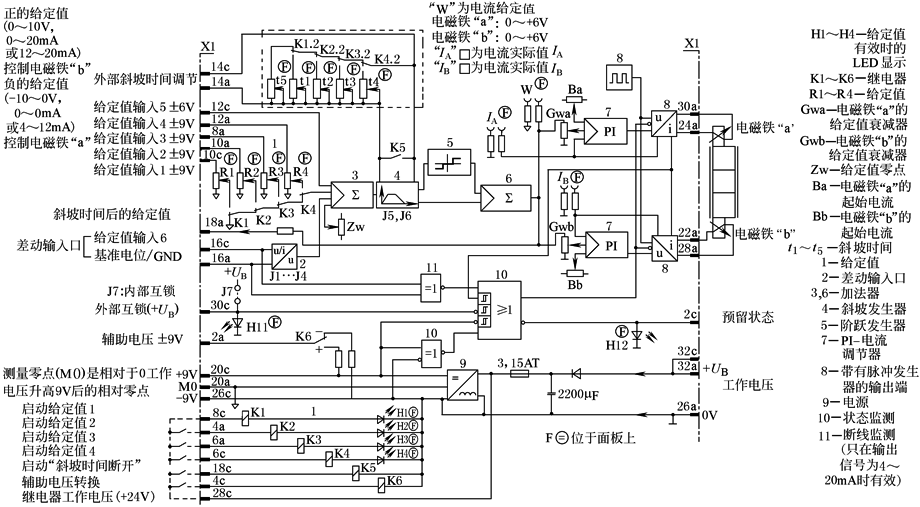

VT-VSPA2-101X/T5接线图

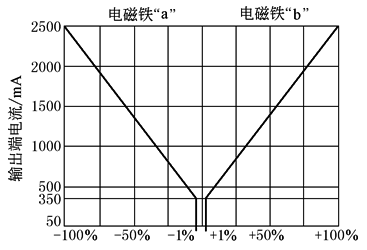

特性曲线
