力士乐(REXROTH)4WRTE，3X系列高频响比例方向阀 |
||||||||
|

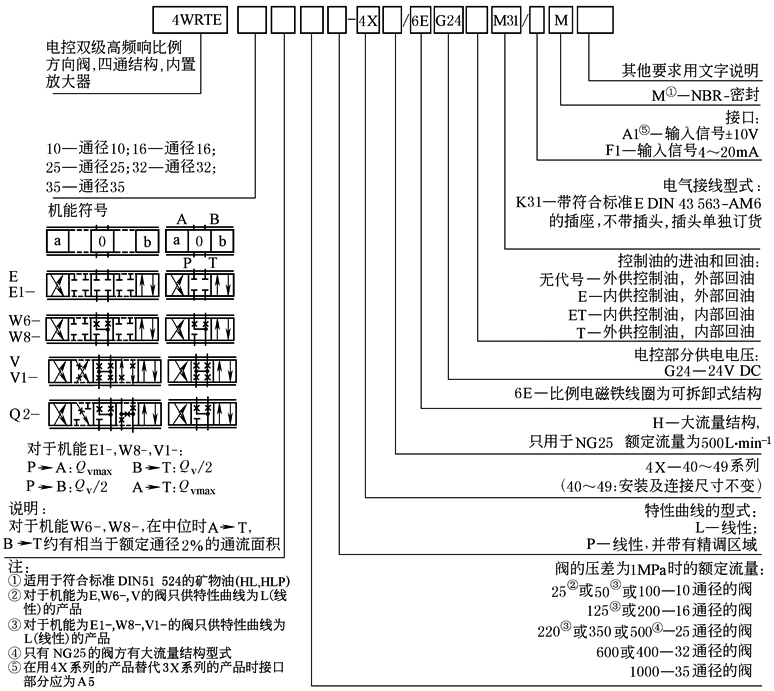

表1 |
||||||||
|
型
号
意
义 |
|
|||||||
|
技
术
性
能 |
规格型号 |
NG10 |
NG16 |
NG25 |
NG25 |
NG32 |
NG35 |
|
|
质量/kg |
8.7 |
11.2 |
16.8 |
17 |
31.5 |
34 |
||
|
工作压力/MPa |
先导阀：进油压力 |
2.5~31.5 |
||||||
|
主阀：接口P，A，B≈ |
31.5 |
35 |
35 |
21 |
35 |
35 |
||
|
回油压力/MPa |
T口(控制油回油内泄) |
静压＜10 |
||||||
|
T口(控制油回油外泄)≈ |
31.5 |
25 |
25 |
21 |
25 |
25 |
||
|
Y口 |
静压＜10 |
|||||||
|
额定流量QVN/L·min-1(±10%。Δp＝1MPa，Δp为阀的压差) |
25 |
— |
— |
— |
— |
— |
||
|
50 |
125 |
220 |
— |
400 |
— |
|||
|
100 |
200 |
350 |
500 |
600 |
1000 |
|||
|
主阀的流量(最高允许值)/L·min-1 |
170 |
460 |
870 |
1000 |
1600 |
3000 |
||
|
控制阀芯位移(第三级)/mm |
±3.5 |
±5 |
±6 |
±6 |
±9 |
±12 |
||
|
输入阶跃信号时，X和Y流量/L·min-1 |
7 |
14 |
20 |
20 |
27 |
29 |
||
|
工作介质 |
符合DIN51524标准的矿物油 |
|||||||
|
液压油温度范围/℃ |
20~80(优先选择40~50) |
|||||||
|
黏度范围/mm2·s-1 |
20~380(优先选择20~46) |
|||||||
|
污染度 |
最高油液允许污染度：NAS16389级，7级(先导) 推荐使用过滤器的过滤比：βx≥75，x＝15，x＝5(先导) |
|||||||
|
滞环/% |
≤0.1 |
|||||||
|
灵敏度/% |
≤0.05 |
|||||||
|
电压的型式 |
直流电压 |
|||||||
|
信号的方式 |
模拟 |
|||||||
|
最大功率/W |
72(平均值为24) |
|||||||
|
电气接线
单独订货 |
带符合标准EDIN43563AM6的插座 |
|||||||
|
带符合标准EDIN43563-BF6-3/PN11的插头 |
||||||||
|
带符合标准EDIN43563-BF6-3/PN13.5的插头 |
||||||||
|
控制放大器 |
VT13060(内置于阀内) |
|||||||
|
表2 |
|
|

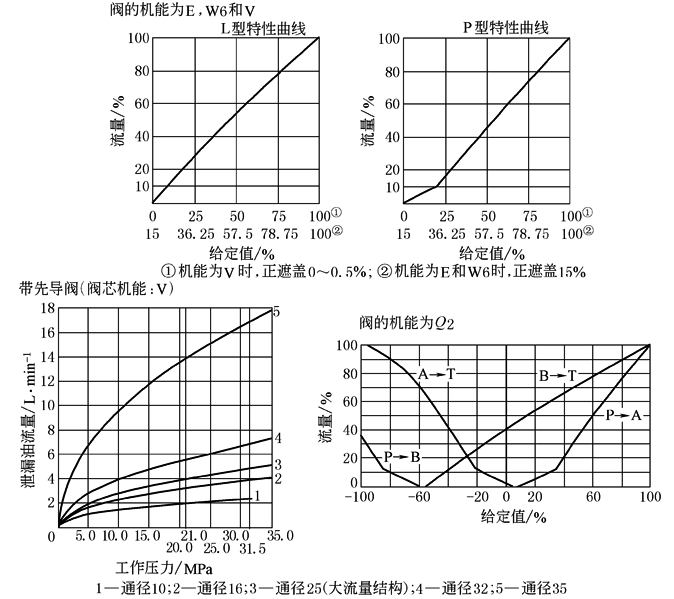

主 阀 的 泄 漏 油 流 量 |
|
|

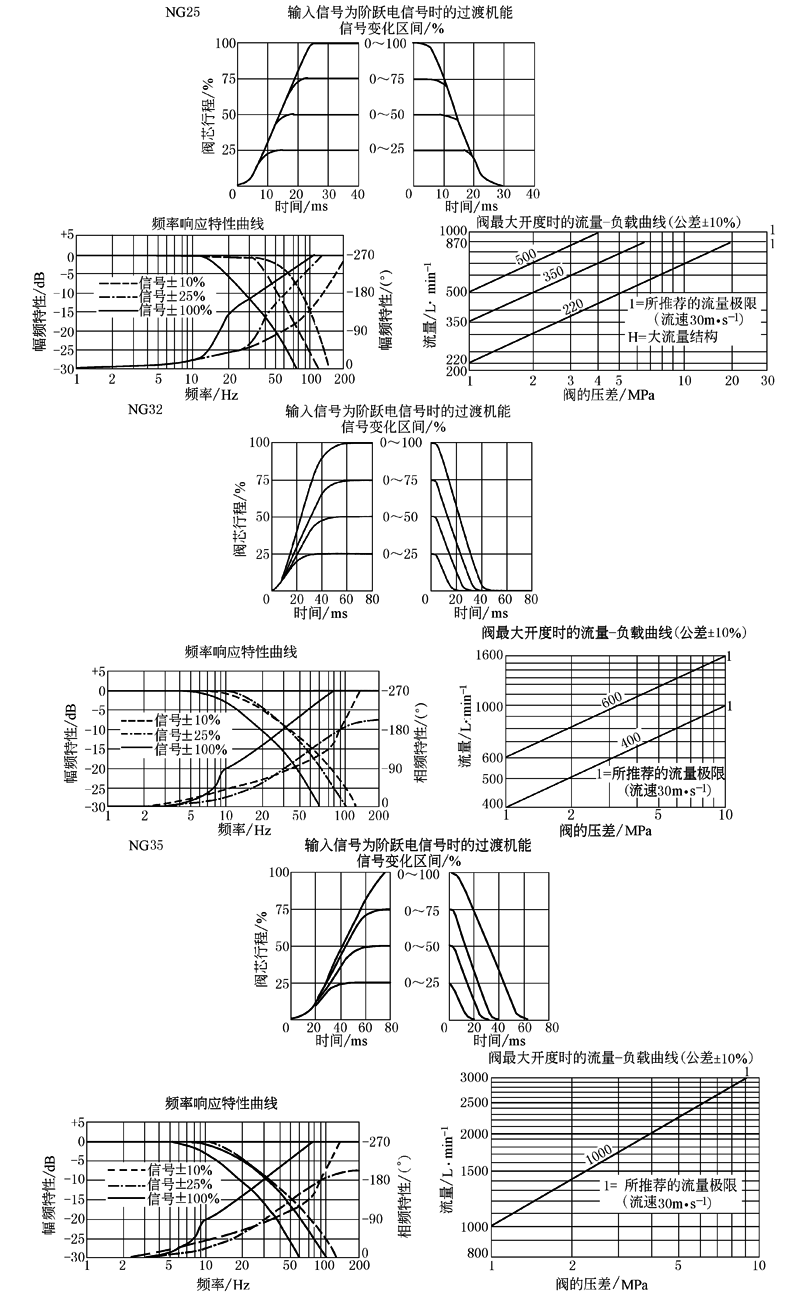

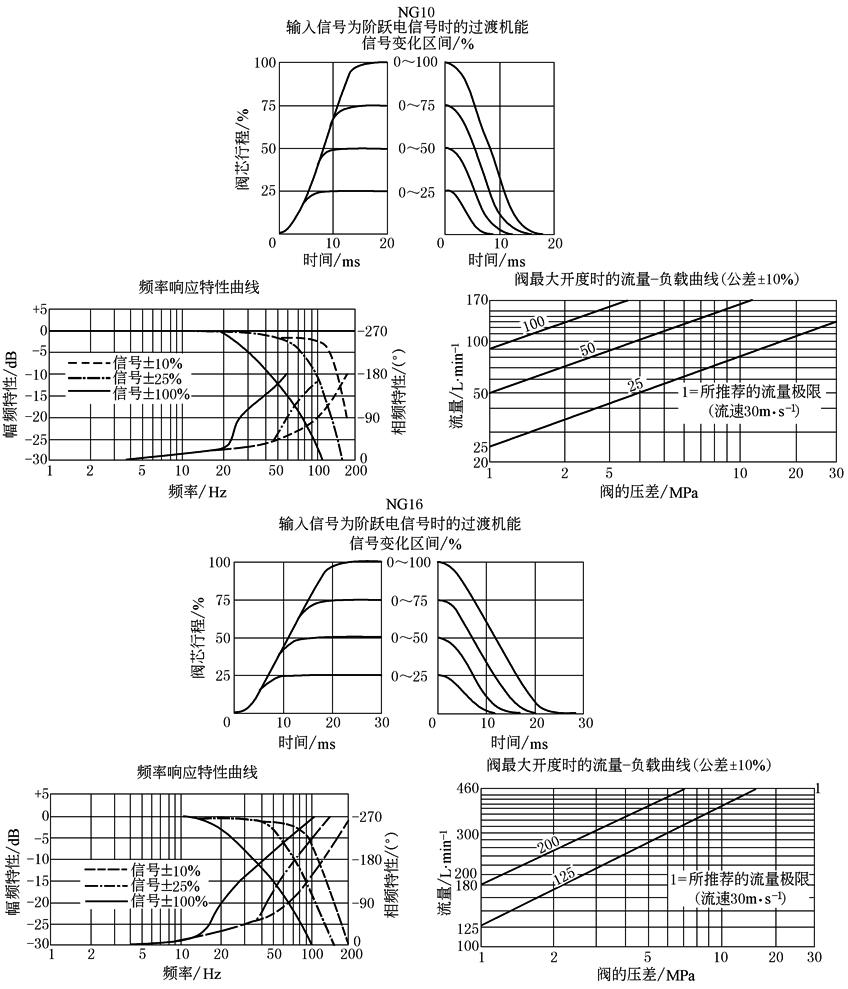

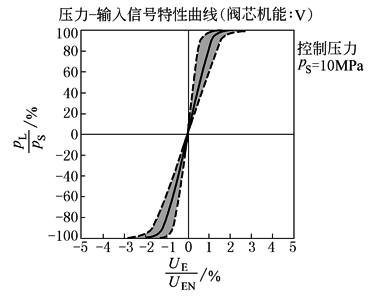

压 力 - 输 入 信 号 |
|
|
特
性
曲
线 |
测量条件：pS＝10MPa，ν＝32mm2·s-1和t＝40℃
测量条件：pS＝10MPa，ν＝32mm2·s-1和t＝40℃
|
