力士乐(REXROTH)WRZ，WRZE和WRH7X系列比例方向阀

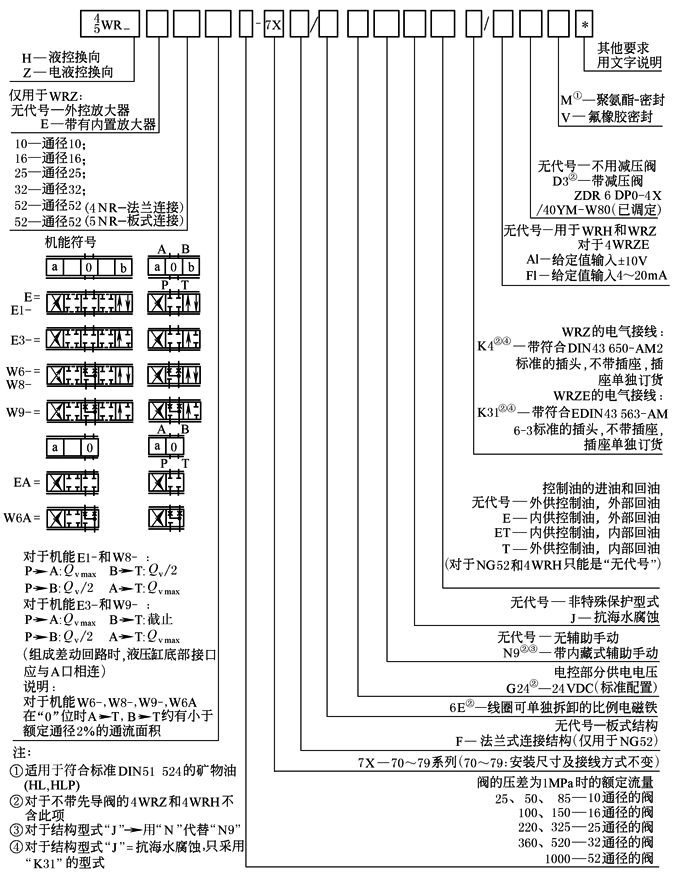

表1

型

号

意

义

技

术

性

能

阀的型号

WRZ

WRZE

额定通径NG

10

16

25

32

52

工作压力/MPa

先导阀

一外控

一内控

3~10

2~10

—

装有“D3”时：10~35

主阀，≈

31.5

35

35

35

35

回油压力/MPa

≈

T(R)(控制回油外泄)

31.5

25

25

15

25

T(控制回油内泄)

3

3

3

3

—

Y

3

3

3

3

3

控制阀流量/cm³

1.7

4.6

10

26.5

54.3

输入阶跃信号时，X和Y流量/L·min^-1

3.5

5.5

7

15.9

7

主阀的流量/L·min^-1，≈

170

460

870

1600

2800

工作介质

符合DIN51524标准的矿物油

液压油温度范围/℃

20~80(优先选择40~50)

黏度范围/mm²·s^-1

20~380(优先选择20~46)

污染度

最高油液允许污染度：NAS16389级，7级(先导)

推荐使用过滤器的过滤比：β_x≥75，x＝15，x＝5(先导)

滞环/%

≤6

电压的型式

直流电压

信号的方式

模拟

给定值遮盖/%

15

最大电流/A

1.5

2.5

电磁铁线圈电阻/Ω

20℃时的冷值

4.8

2

最大热值

7.2

3

线圈温度/℃

≈150

电气接线

WRZ

带符合DIN43563AM2标准的插头，插座符合标准DIN43563-AF2/PN11

WRZE

带符合DIN43563-AM6-3标准的插头，插座符合标准DIN43563-BF6-3/PN11

WRZE的内置式放大器

内置于阀内

电流消耗

I_max/A

—

1.8

脉冲电流/A

—

3

给定值信号

结构AL/V

—

±10

结构FL/V

—

4~20

WRZ的外控放大器

模拟式放大器

带一个斜坡调节

VT-VSPA2-50-1X/T1

带五个斜坡调节

VT-VSPA2-50-1X/T5

欧洲标准

VT-VSPA2-51-1X

欧洲制式的数字放大器

VT-VSPD-1-1X/

模块式放大器

VT11118-1X/

质量/kg

板式连接

NG 10

7.8

8.0

NG 16

13.4

13.6

NG 25

18.2

18.4

NG 32

42.2

42.4

NG 52

79.5

79.7

法兰连接NG52

77.5

77.7

表2

特

性

曲

线

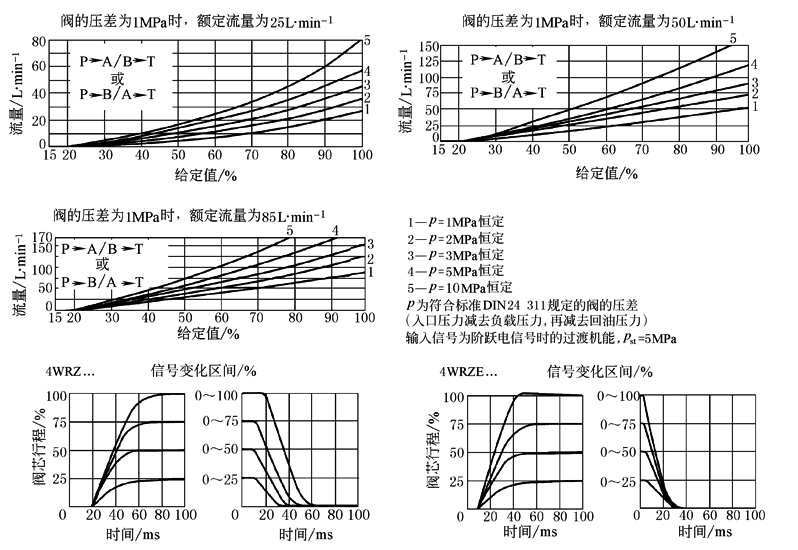

NG10，阀的机能“E，W6-，EA，W6A”

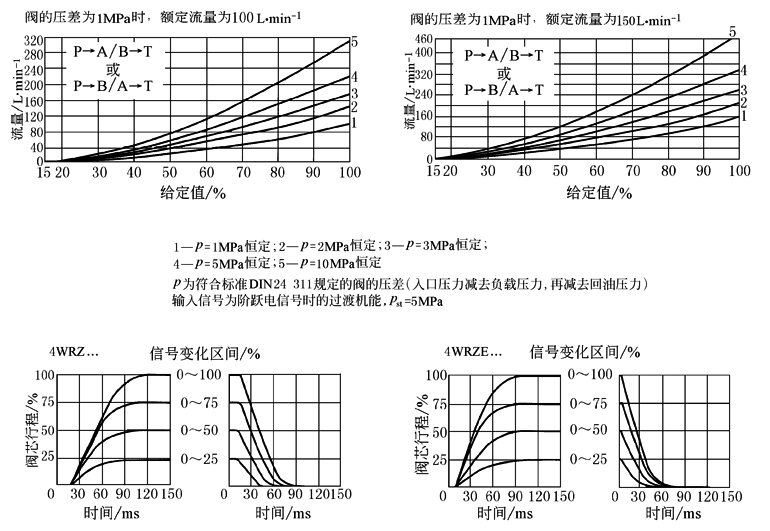

NG16，阀的机能“E，W6-，EA，W6A”

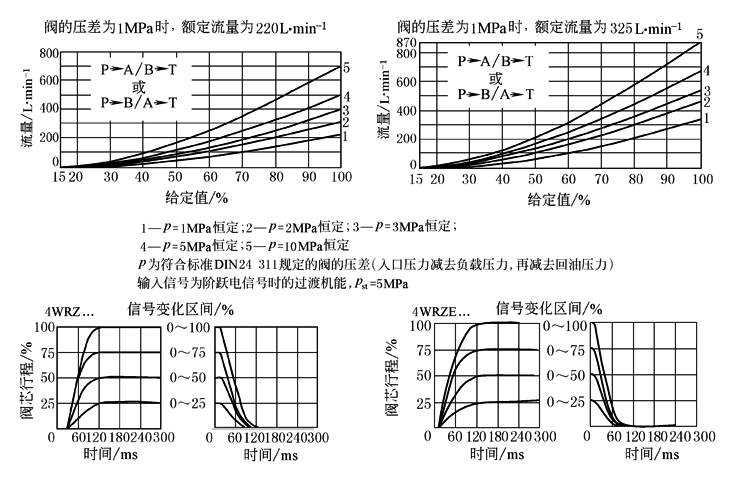

NG25，阀的机能“E，W6-，EA，W6A”

特性曲线(测量条件：ν＝46mm²·s^-1，t＝40℃)

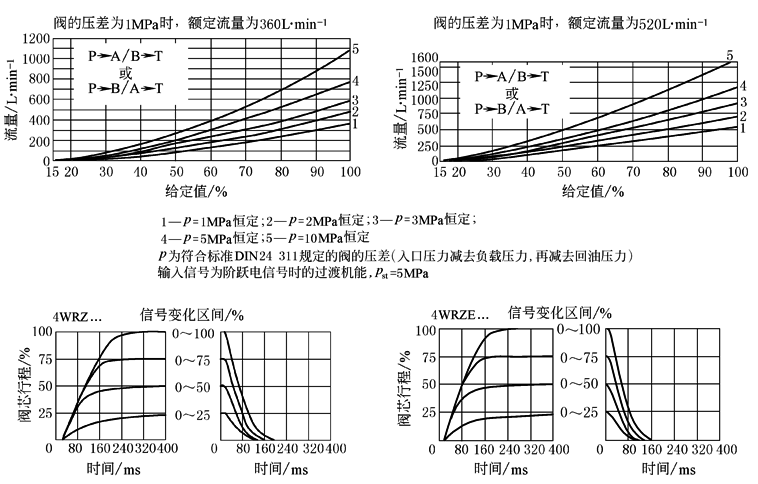

NG32，阀的机能“E，W6-，EAZ，W6A”

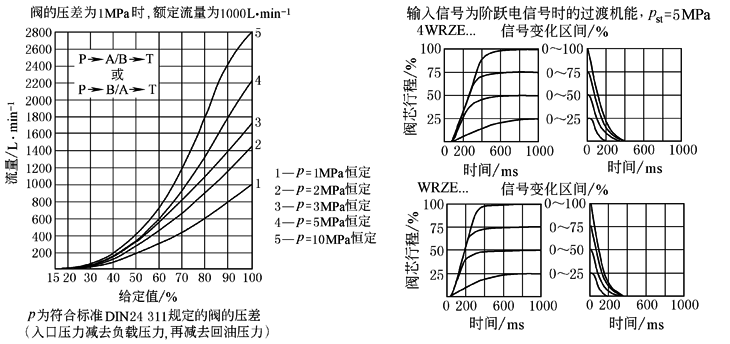

NG52，阀的机能“E，W6-，EA，W6A”　　　　　　(测量条件：ν＝46mm²·s^-1，t＝40℃)
