力士乐(REXROTH)DBETR/1X系列比例溢流阀(带位置反馈) |
||||||||||||||||||
|
表1 |
||||||||||||||||||
|

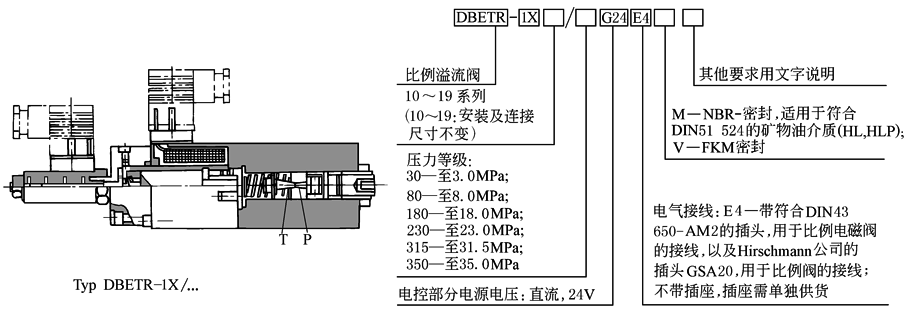

结构图及型号意义 |
|
|||||||||||||||||
|
技 术 性 能 |
液压参数(测量条件：ν＝41mm2·s-1，t＝50℃) |
|||||||||||||||||
|
最高工作压力/MPa |
P口 |
35.0 |
给定值为零时的最低 调定压力 |
见特性曲线 |
||||||||||||||
|
T口，调压时 |
0.2 |
|||||||||||||||||
|
不带压力调节，T口截止/MPa |
10.0 |
回油压力(油口T) |
单独无背压地回油箱 |
|||||||||||||||
|
最高调定压力 |
压力等级3.0MPa |
3.0 |
最大流量/L·min-1 |
压力等级3.0MPa |
3 |
|||||||||||||
|
压力等级8.0MPa |
8.0 |
压力等级8.0MPa |
3 |
|||||||||||||||
|
压力等级18.0MPa |
18.0 |
压力等级18.0MPa |
3 |
|||||||||||||||
|
压力等级23.0MPa |
23.0 |
压力等级23.0MPa |
3 |
|||||||||||||||
|
压力等级31.5MPa |
31.5 |
压力等级31.5MPa |
2 |
|||||||||||||||
|
压力等级35.0MPa |
35.0 |
压力等级35.0MPa |
2 |
|||||||||||||||
|
黏度范围/mm2·s-1 |
15~380 |
|||||||||||||||||
|
油液污染度 |
NAS1683-9级 |
|||||||||||||||||
|
油液温度范围/℃ |
-20~80 |
|||||||||||||||||
|
滞环(见压力特性曲线) |
最高-20~80＜调定压力的1% |
考虑滞环特性曲线；在压力递增的情况下，同型号元件的给定值-压力特性曲线的误差 |
最高调 定压力 的±3% |
|||||||||||||||
|
重复精度 |
＜最高调定压力的0.5% |
|||||||||||||||||
|
线性度 |
＜最高调定压力的1.5% |
|||||||||||||||||
|
阶跃响应特性Tu+Tg (0~100%)/ms |
与具体设备有关 |
pmin-pmax |
pmax-pmin |
|||||||||||||||
|
压力等级30，80，180 |
100 |
50 |
||||||||||||||||
|
压力等级230，315，350 |
150 |
100 |
||||||||||||||||
|
电源电压 |
24VDC |
电气接线 |
带符合DIN43650-AM2标准的插头 |
|||||||||||||||
|
最大功率消耗 |
50VA |
插座符合标准DIN43650-AF2/PN11 |
||||||||||||||||
|
线圈电阻/Ω |
20℃时的冷值 |
10 |
通电率 |
100% |
||||||||||||||
|
最大热值 |
13.9 |
保护型式符合DIN40050 |
IP65 |
|||||||||||||||
|
振荡器频率 |
2.5kHz |
感抗 |
6~8mH |
|||||||||||||||
|
感应器线圈电阻冷值电阻/Ω |
线圈之间20℃时 |
1和2 |
2和接地 |
接地和1 |
||||||||||||||
|
|
31.5 |
45.5 |
31.5 |
|||||||||||||||
|
阀的保护型式符合DIN 40050 |
IP65 |
电气接线 |
带Hirschmann公司的插头GSA |
|||||||||||||||
|
插座为Hirschmann公司的GM209N9(Pg9) |
||||||||||||||||||
|
欧洲制式 |
模拟式 |
VT5003 |
||||||||||||||||
|
数字式 |
VT-VRPD-1 |
|||||||||||||||||
|
模块式 |
VT11025 |
|||||||||||||||||
|
表2 |
|
|

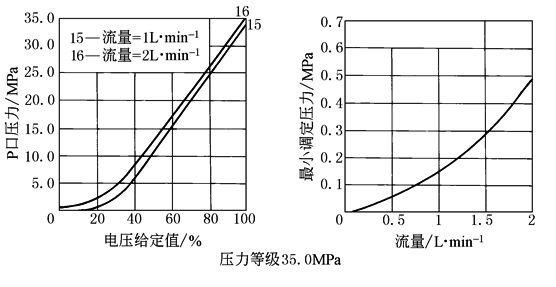

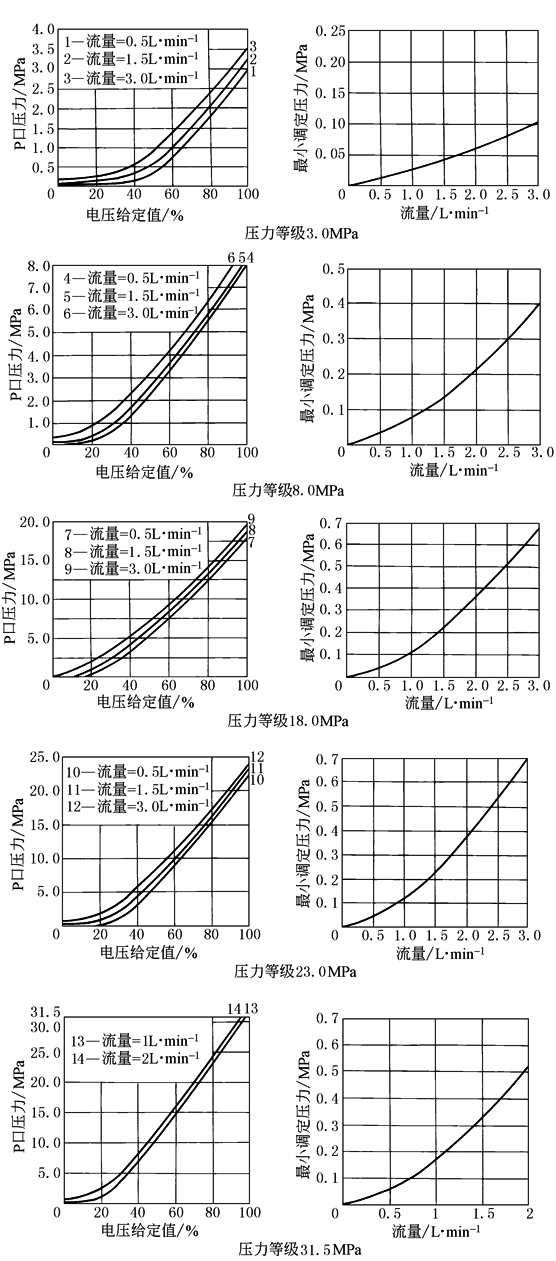

特
性
曲
线 |
|
